3.6 Normas de segurança
¶ O aparelho só pode ser utilizado por pessoal autori-
zado e formado para a utilização do mesmo.
¶ Não utilize o aparelho em atmosferas explosivas.
¶ A área de trabalho tem de ser seca e suficientemente
ventilada.
¶ Ao deslocar o aparelho, tenha em atenção a pre-
sença de outras pessoas.
¶ O controlo e a regulação dos faróis são realizados
com o motor do veículo a trabalhar. Tem de estar ins-
talado um sistema de aspiração de gases de escape.
A inalação inadvertida de monóxido de carbono
pode causar danos graves no organismo.
¶ Evite a luz solar direta e a operação do regulador de
faróis na proximidade de objetos quentes (fornos,
aquecedores, etc.).
¶ Evite que o regulador de faróis esteja à chuva ou
num local especialmente molhado. Caso contrário,
aeletrónica pode ficar danificada.
¶ Se não utilizar o regulador de faróis durante um
período de tempo prolongado, este deve ser
tapado com uma cobertura de proteção contra o pó
(opcional).
¶ O regulador de faróis contém uma bateria. Ao
manusear baterias, tenha em atenção as respetivas
indicações no produto.
¶ Se se deparar com avarias durante o funcionamento,
entre em contacto com o serviço de assistência téc-
nica Bosch ou com um parceiro autorizado.
¶ Utilize apenas peças de reposição ORIGINAIS. Estas
podem ser adquiridas no serviço de assistência
técnica Bosch ou num parceiro autorizado.
Ao utilizar peças de terceiros, a garantia deixa de ser
válida.
3. Colocar a bateria com o grampo de retenção no
compartimento da bateria e fixar o grampo de reten-
ção com o parafuso de fixação.

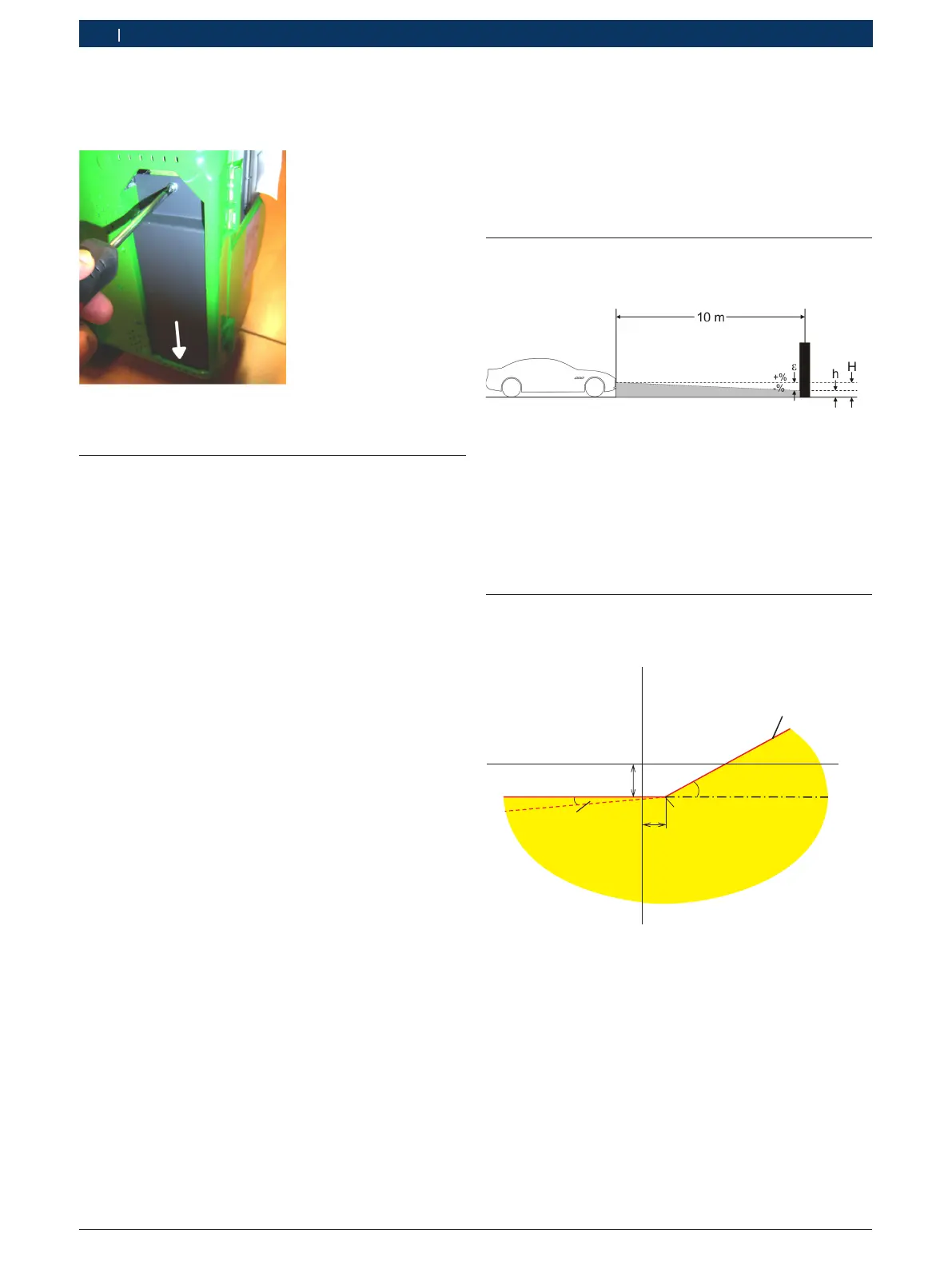

Fig. 13: Colocar a bateria e fixar
4. Explicação dos valores de
medição
Os capítulos seguintes explicam os valores de medição
mais importantes necessários para a regulação dos
faróis.
4.1 Ângulo de inclinação
A ilustração seguinte representa a definição do ângulo
de inclinação.
Fig. 14: Definição do ângulo de inclinação
R "H": Altura do centro do farol medida a partir do solo
R "h": Altura da imagem projetada pelo farol a uma
distância de 10 m, medida a partir do solo
R "e": O ângulo de inclinação é calculado de acordo
com a seguinte fórmula:
e = [(H-h) / 1000] x 100
4.2 Médio
A ilustração seguinte mostra os valores de medição
mais importantes para o médio.
HV
α
β
A
B
C
D
Fig. 15: Valores de medição para o médio
R "A": limite claro-escuro composto por duas partes:
$ Parte horizontal,
$ linha reta crescente, também conhecida por
"ombro". O limite claro-escuro tem de ser deter-
minado dentro da área de tolerância através da
diretiva.
R "B": Ponto de rutura com luz assimétrica;
ponto central com luz simétrica.
