Uso | HTD 8xx | 97 it

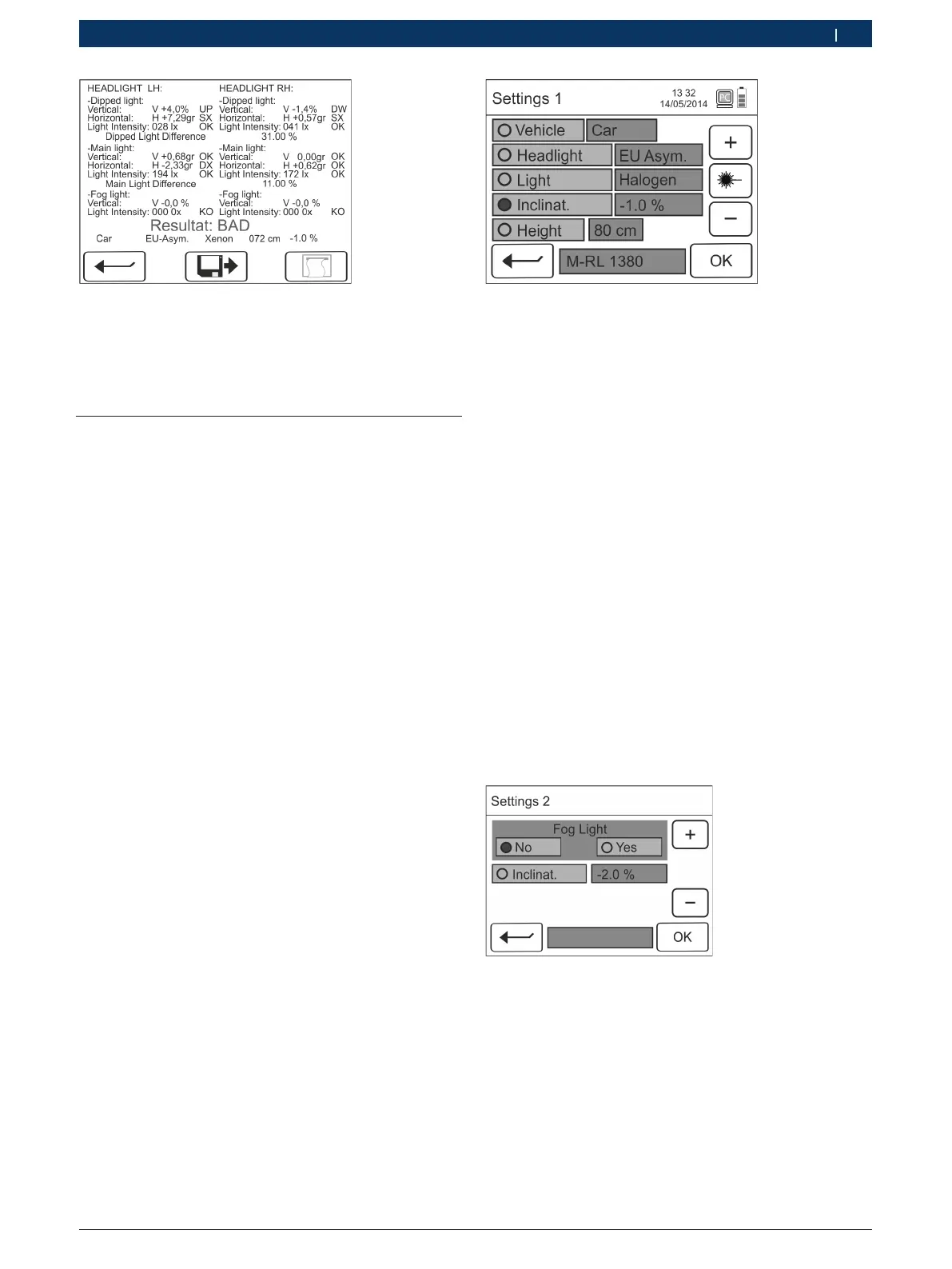

Fig. 37: Esempio di protocollo di prova
Al termine della procedura testa ufficiale, l'appa recchio
trasmette i dati al PC tramite l'interfaccia seriale
(RS232).
5.8 Test libero
In caso di test libero l'utente può selezionare quale faro
deve essere testato. Anche l'ordine di successione del
test è liberamente selezionabile.
5.8.1 Impostazioni del veicolo
! Gli apparecchi con carrello vanno allineati singolar-
mente per ogni faro con il laser di allineamento.
! L'inclinazione della linea di demarcazione dei fari
deve corrispondere alle normative previste dai rego-
lamenti ECE:
$ Con fari anabbaglianti montati ad una distanza
max di 80 cm dal pavimento, l'inclinazione deve
essere almeno dell'1 %.
$ Con fari anabbaglianti montati ad una distanza
superiore agli 80 cm, l'inclinazione deve essere di
almeno l'1,5 %.
Dopo avere selezionato il tipo di test sul menu appare
"Impostazioni". Inserire in questo menu le impostazioni
tipiche del veicolo.
Fig. 38: Menu "Impostazioni"
1. Inserire il tipo di veicolo:
$ Veicoli (automobile e camion): due fari
$ Motocicletta: un faro
$ Ciclomotore: solo un faro anabbagliante
2. Inserire il tipo di faro:
$ asimmetrico EU
$ simmetrico EU
$ UK
3. Inserire il tipo di luce:
$ alogena
$ Xenon
$ Bi-Xenon
$ LED
$ Bi-LED
4. Inserire l'inclinazione del faro: leggere l'inclinazione
della linea di demarcazione sulla parte superiore del
faro, indicata dal produttore (es. 1,2 %). Impostare il
valore con i tasti + e –.
5. Altezza: Impostare la distanza del faro dal pavimento
con i tasti + e –.
6. Quando tutti i dati sono corretti, confermare conOK.
7. Viene ora chiesto se si vanno testati i fari antinebbia.
Fig. 39: Richiesta fari antinebbia
8. Qualora sia presente un faro antinebbia, confermare
la richiesta con Sì. Se non è presente alcun faro
antinebbia, rispondere alla richiesta con No.
"Il test libero può essere ora avviato.
i Adattare le specifiche di controllo con i tasti +/-, se
l’inclinazione prescritta dovesse differire dalle indi-
cazioni del costruttore.
