5. Rozpakować komorę świetlną i wykręcić śruby
mocujące. Uważać przy tym, by został on dokładnie
zablokowany.

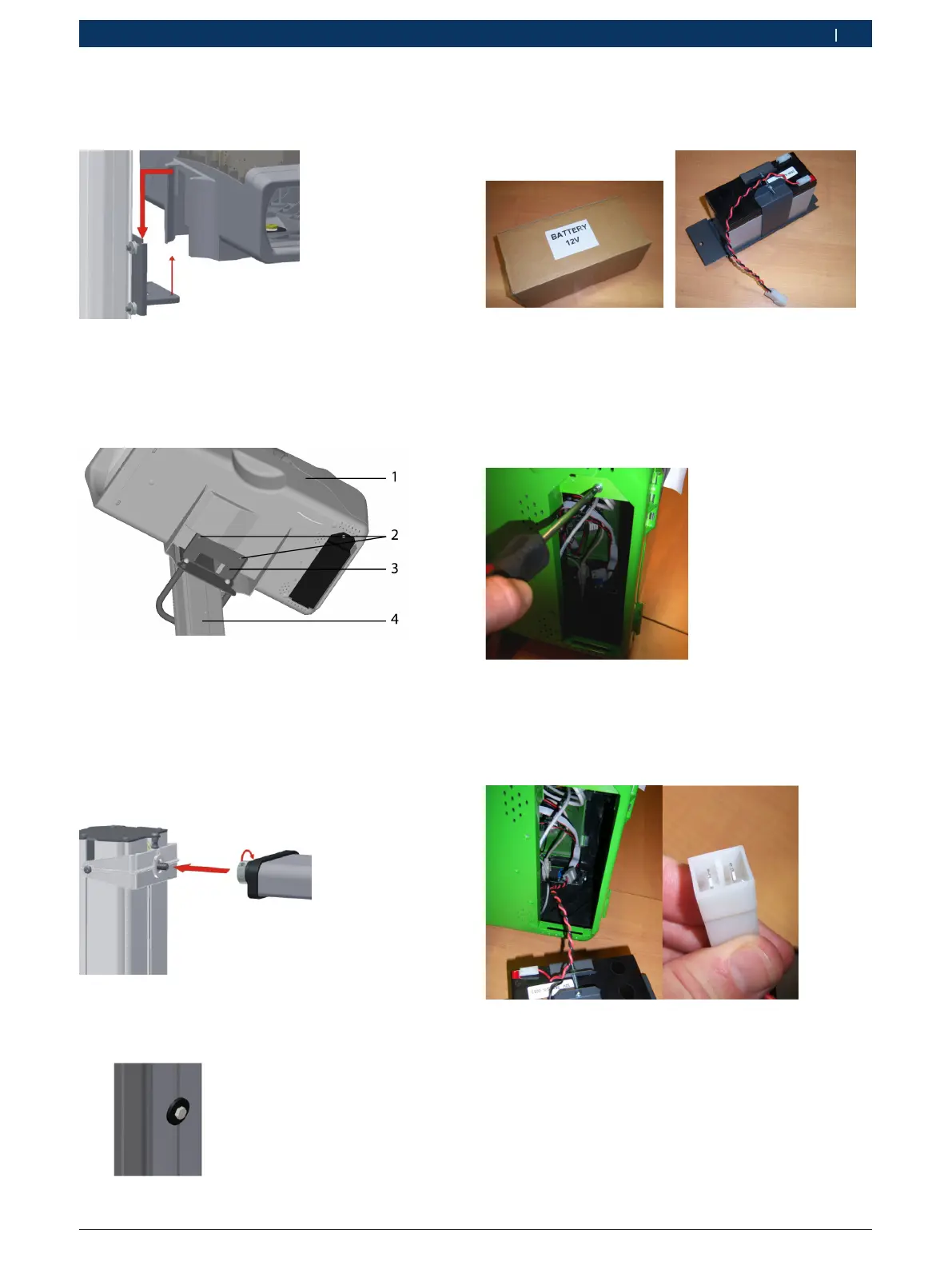

Rys. 7: Wkładanie projektora do nastawnika
6. Przymocować projektor do nastawnika przy użyciu
dwóch dostarczonych śrub. Śruby należy wkręcić od
dołu projektora, w sposób pokazany na następnej
ilustracji.
Rys. 8: Dokręcanie projektora
1 projektor
2 śruba mocująca
3 nastawnik
4 słupek
7. Rozpakować laser pozycjonujący, przykręcić do
uchwytu i dobrze dokręcić. Użyć do tego celu otworu
w laserze pozycjonującym.
Rys. 9: Mocowanie lasera pozycjonującego
8. Wykręcić ze słupka śrubę zabezpieczającą
przeciwciężaru.
"Urządzenie jest zmontowane.
3.5.2 Montaż akumulatora
Akumulator jest zapakowany w oddzielny karton.
Rys. 10: Akumulator: opakowanie (z lewej), rozpakowany
(zprawej)
Akumulator jest zamocowany na zacisku.
Montaż akumulatora w projektorze
1. W dolnej części projektora wykręcić śrummę
pokrywy gniazda akumulatora.
Rys. 11: Wykręcanie śruby mocującej
2. Podłączyć akumulator: Połączyć kabel łączący
zkablem zasilającym. Uważać przy tym na
prawidłowe pozycje biegunów.
Rys. 12: Podłączanie akumulatora
