1 692 104 611 2014-10-15| Robert Bosch GmbH
Ürün tarifi | HTD 8xx | 209 tr
5. Işık kasasının ambalajını sökün ve sabitleme
cıvatalarını çıkarın. Tümüyle yerine oturmasına dikkat
edin.

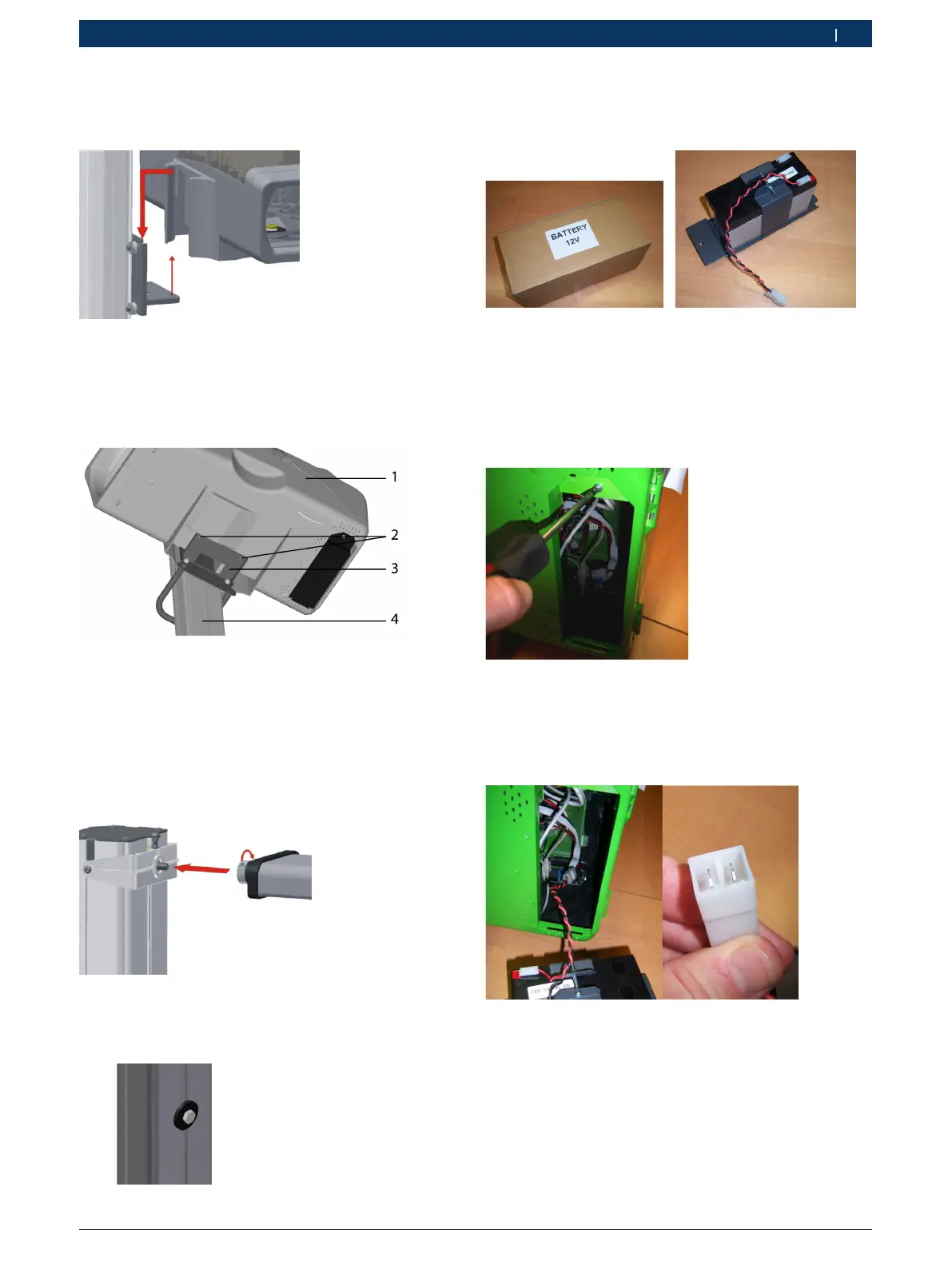

Şek. 7: Işık kutusunu kayma pabucuna yerleştirme
6. Işık kutusunu birlikte verilen iki cıvatayla kayma
pabucuna sabitleyin. Cıvatalar, aşağıdaki resimde
gösterildiği gibi ışık kutusunun alt yüzüne monte
edilmek zorundadır.
Şek. 8: Işık kutusunu vidalama
1 Işık kutusu
2 Sabitleme cıvatası
3 Kayma pabucu
4 Kolon
7. Hizalama lazerini ambalajından çıkartın, tutucuya
vidalayın ve iyice sıkıştırın. Bu amaçla hizalama
lazerindeki deliği kullanın.
Şek. 9: Hizalama lazerini sabitleme
8. Kontra ağırlık için olan emniyet cıvatasını kolonda
çıkartın.
"Cihazı monte etmiş durumdasınız.
3.5.2 Aküyü takma
Akü, ayrı bir kartonda paketlenmiştir.
Şek. 10: Akü: Ambalaj (sol) ve açılmış (sağ)
Akü bir tutucu mandala sabitlenmiştir.
Aküyü ışık kutusuna takma
1. Işık kutusunun alt yüzündeki sabitleme
cıvatasını akü bölmesinden çıkartın.
Şek. 11: Sabitleme cıvatasını çıkartma
2. Aküyü bağlayın: Bağlantı kablosunu
besleme kablosuna bağlayın. Kutupların doğru
olmasına dikkat edin.
Şek. 12: Aküyü bağlama
