1 692 104 611 2014-10-15| Robert Bosch GmbH
Ovládání | HTD 8xx | 191 cs
R "C": Odchylka bodu zlomu od vertikálního směru
(známá také jako úhel naklonění). Hodnota je vždy
zobrazována jako absolutní hodnota; možné jsou tyto
jednotky:
%, cm / 10 m, stupeň
R "D": Odchylka bodu zlomu od horizontálního směru.
Hodnota je vždy zobrazována jako absolutní hodnota;
možné jsou tyto jednotky:
%, cm / 10 m, stupeň
R "α": Úhel mezi "ramenem" a horizontální částí
hranice světlo-tma (u asymetrických tlumených
světel nazýván také jako úhel stáčení).
R "b": Úhel mezi levou částí hranice světlo-tma
a horizontálou (nazýván také úhel klopení, je
zpravidla0°).

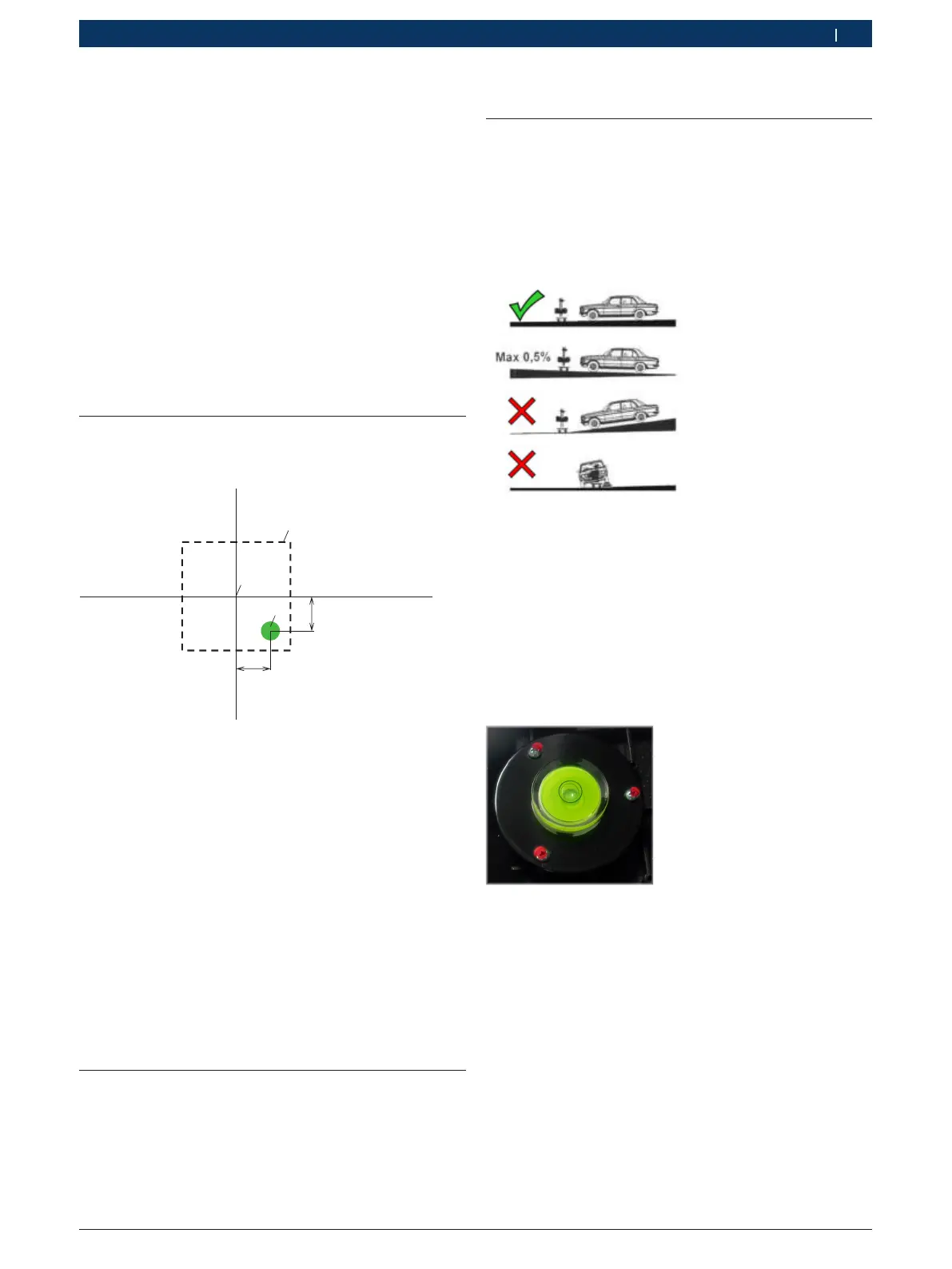

4.3 Dálkové světlo
Níže uvedený obrázek objasňuje nejdůležitější měrné
veličiny dálkového světla.
hh‘
v
v‘
HV
E
F
G
H
I
Obr. 16: Měrné veličiny dálkového světla
R "E": Nulový bod přístroje na seřizování světlometů
(střed světlometu). Tento bod je základem pro
naměřené hodnoty. Odchylky jsou měřeny od tohoto
bodu.
R "F": Oblast tolerance. Hot-Spot dálkového světla by
se měl nacházet uvnitř tohoto pole.
R "G": Hot-Spot.
R "H": Horizontální vzdálenost Hot-Spotu od středu.
Možné jsou tyto jednotky:
%, cm / 10 m, stupeň
R "I": Vertikální vzdálenost Hot-Spotu od středu. Možné
jsou tyto jednotky:
%, cm / 10 m, stupeň
4.4 Mlhovky
Mlhovky jsou měřeny podobným způsobem jako
tlumená světla. Rozdíl spočívá v tom, že se hranice
světlo-tma nelomí, ale tvoří průchozí horizontální linii.
5. Ovládání
5.1 Přípravná opatření
5.1.1 Pracovní plocha
Aby mohly být světlomety přesně nastaveny, musí být
podlaha rovná. Pokud to není možné, musí být přístroj
na seřizování světlometů a vozidlo přinejmenším
umístěny na ploše s rovnoměrným výškovým rozdílem.
Tento nesmí překročit sklon 0,5 %.
Obr. 17: Sklon podlahy pracovní plochy
5.1.2 Horizontální instalace
Horizontální instalace přístroje na seřizování světlometů
je kontrolována pomocí vodováhy ve světelném
rozváděči.
1. Přístroj na seřizování světlometů umístěte v pracovní
oblasti.
2. Pomocí vodováhy zkontrolujte horizontální polohu
uvnitř světelného rozváděče.
Obr. 18: Vodováha
3. Pokud není poloha správně nivelována, změňte
systém nastavení na vozíku. Tři kola je možno
výškově přestavovat.
$ Šroub k uchycení kola mírně povolte.
$ Otáčením výše umístěného seřizovacího šroubu
přestavte sklon.
$ Šroub k uchycení kola opět pevně dotáhněte.
$ V případě potřeby seřiďte výšky ostatních kol.
