3.6 Säkerhetsföreskrifter
¶ Apparaten får endast användas av auktoriserad och
särskilt utbildad personal.
¶ Apparaten får inte användas i explosiv omgivning.
¶ Arbetsområdet måste vara torrt och ha tillräcklig
ventilation.
¶ Se vid förflyttning av apparaten till att ingen, särskilt
inga barn.
¶ Vid kontroll och inställning av strålkastarna ska for-
donets motor vara igång. Ett avgasutsugningssystem
måste vara installerat. Av misstag inandad kolmon-
oxid kan orsaka allvarlig skada.
¶ Undvik direkt solstrålning och närheten av varma
föremål (ugn, värmeelement, osv) under användning
av inställningsapparaten för strålkastare).
¶ Utsätt inte inställningsapparaten för fuktighet i nå-
gon form. I annat fall kan det elektroniska systemet
ta skada.
¶ Vid längre driftuppehåll bör inställningsapparaten
täckas över med ett dammskydd (tillval).
¶ Inställningsapparaten är försedd med ett batteri.
Beakta anvisningarna på batterierna vid hantering.
¶ Kontakta Boschs kundtjänst eller en auktorise-
rad servicepartner om störningar uppträder under
drift.
¶ Använd endast ORIGINAL-reservdelar. Dessa kan
beställas hos Boschs kundtjänst eller hos en
auktoriserad servicepartner.
Vid användning av främmande delar upphör garantin
att gälla.
3. Sätt batteriet med fästklämma i batterifacket och
fixera fästklämman med fästskruven.

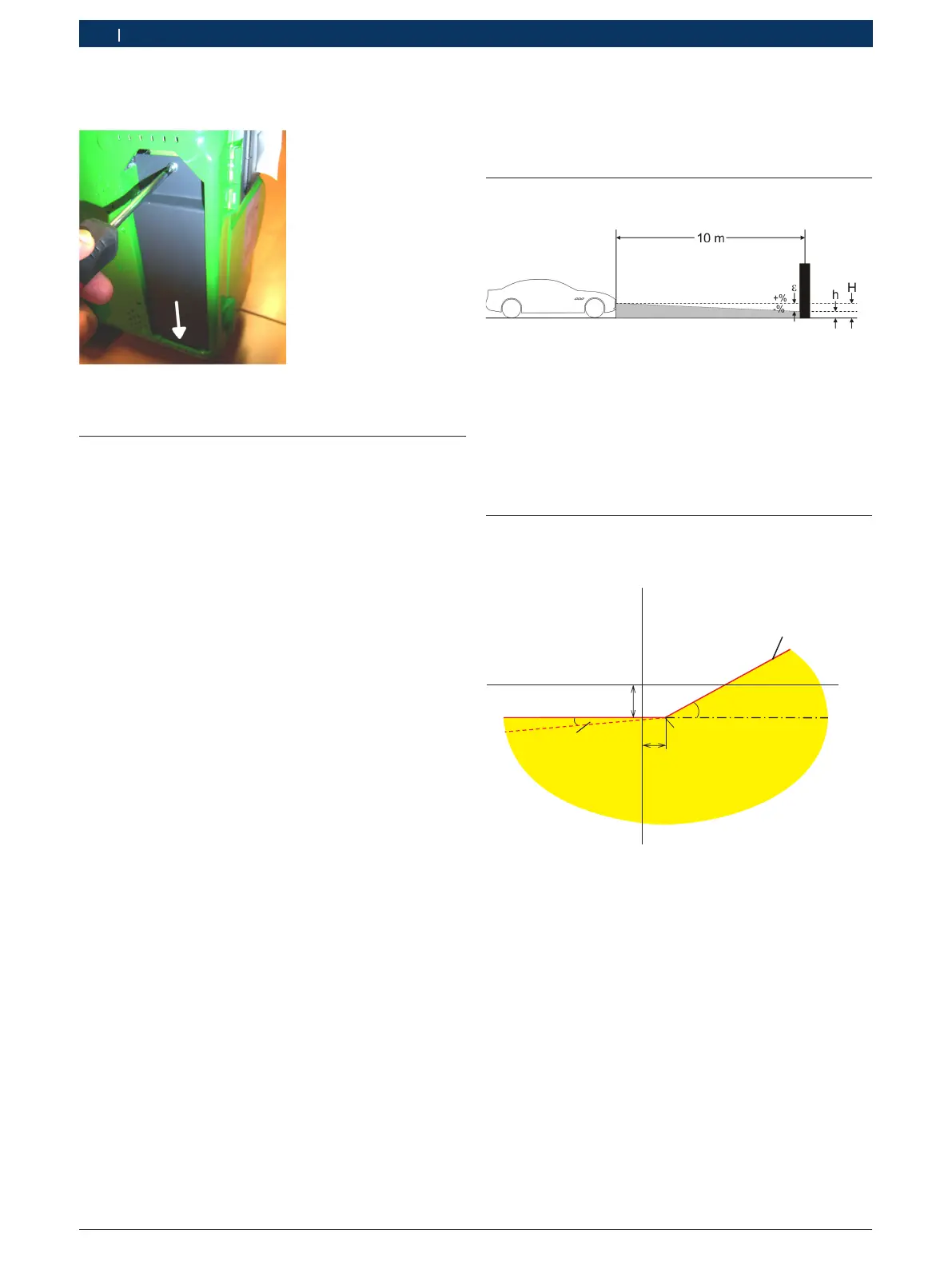

Fig. 13: Montera batteriet
4. Förklaring av mätvärdena
I följande kapitel förklaras de viktigaste mätvärdena,
som krävs för inställning av strålkastare.
4.1 Stigningsvinkel
Följande bild visar stigningsvinkelns definition.
Fig. 14: Stigningsvinkelns definition
R "H": Strålkastarmittens höjd mätt från marken
R "h": Höjden på den bild som projiceras av strålkasta-
ren på 10 m avstånd, mätt från marken.
R "e": Stigningsvinkeln beräknas enligt följande formel:
e = [(H-h) / 1000] x 100
4.2 Halvljus
Följande bild visar de viktigaste mätvärdena för
halvljuset.
HV
α
β
A
B
C
D
Fig. 15: Mät värden för halvljus
R "A": Ljus-mörk-gräns, som består av två delar:
$ Horisontal del,
$ stigande rät linje, vilken också kallas "skuldra".
Ljus-mörk-gränsen måste bestämmas inom
direktivets toleransområde.
R "B": Brytpunkt vid asymmetriskt ljus;
Medelpunkt vid symmetriskt ljus.
