1 692 104 611 2014-10-15| Robert Bosch GmbH
136 | HTD 8xx | Manövreringsv

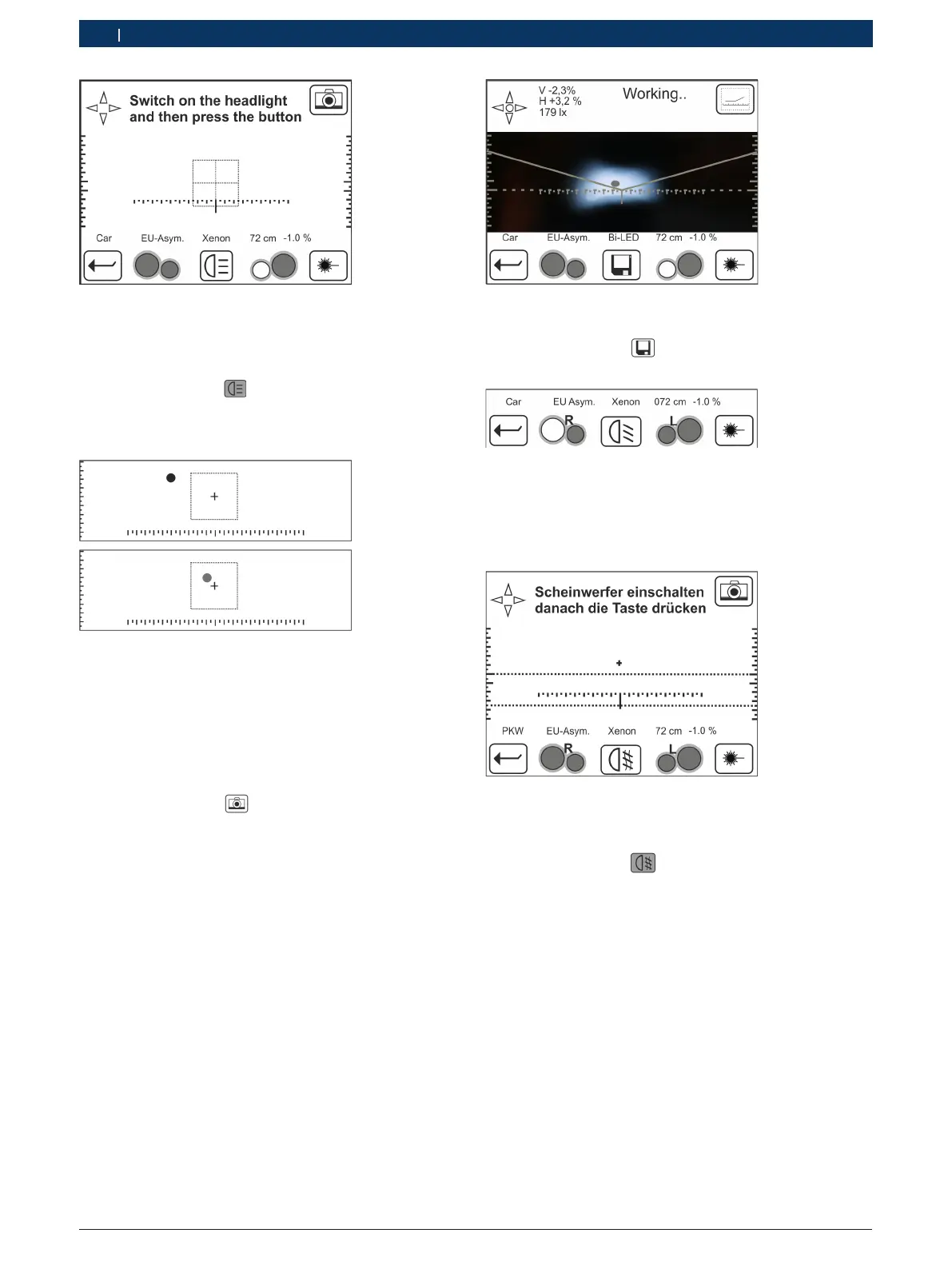

Fig. 32: Exempel: Fordonsinställningar för helljus
1. Koppla till fordonets helljus.
2. Tryck på knappen (Start mätning helljus).
3. Vänta några sekunder och kontrollera punkten för
helljusets maximala ljusstyrka.
Fig. 33: Strålkastare ej centrerad (uppe) och centrerad (nere)
"Bildskärmen visar strålkastarens status:
$ En röd punkt visar att strålkastaren inte är riktigt
centrerad.
$ Vid riktig centrering ligger punkten inom den till-
låtna toleransgränsen och färgen ändras till grönt.
4. Ställ in strålkastaren tills apparaten visar "OK".
5. Tryck på knappen (Live), för att övergå från
strålkastarens prövning till livefunktionen.
Bildskärmen visar bilden på ljusstrålen som
strålkastaren projicerar i ljuslådan. Positionen kan
kontrolleras under livefunktionen.
5.7.4 Testa dimstrålkastare
Bildskärmen i Fig. 36 (exempel) visar inställningarna för
fordonet.
Fig. 36: Exempel: Fordonsinställningar för dimstrålkastare
1. Koppla till fordonets dimstrålkastare.
2. Tryck på knappen (Start mätning dimstrål-
kastare).
3. Kontrollera dimstrålkastarens vertikala lutning och
ljusstyrka.
5.7.5 Avsluta testen
När alla strålkastare på fordonets båda sidor testats,
visas testprotokollet på bildskärmen.
Fig. 34: Ljusstrålens position
6. Tryck på knappen (Spara).
"Testa strålkastarna på fordonets andra sida.
Fig. 35: Testa strålkastarna på fordonets andra sida
