18 | HTD 8xx | Bedienungde

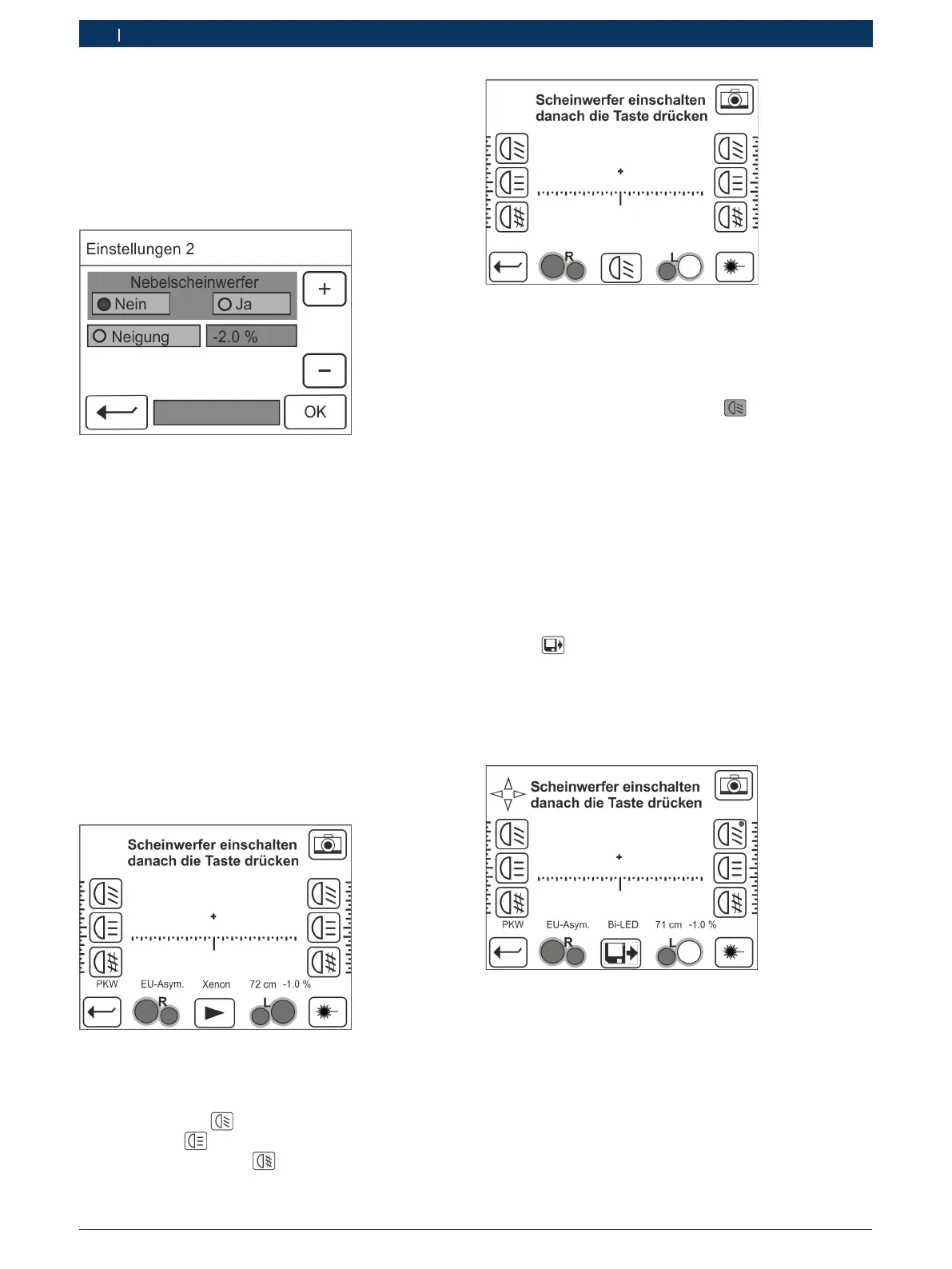

5.8.3 Testergebnis
Nach dem Abschluss eines Tests zeigt ein farbiger
Punkt im Symbol für den entsprechenden Scheinwerfer
das Ergebnis des Tests an:
Fig. 43: Beispiel für Testergebnis: rechtes Abblendlicht
R Grüner Punkt: Der Scheinwerfer wurde bereits ge-
prüft, Resultat in Ordnung,
R Roter Punkt: Der Scheinwerfer wurde bereits ge-
prüft, Resultat nicht in Ordnung.
i Die Prüfvorgaben mit den +/- Tasten angleichen,
sollte die vorgeschriebene Neigung von den Herstel-
lerangaben abweichen.
5.8.2 Test starten
Nach dem Eingeben der Fahrzeugeinstellungen er-
scheint der Bildschirm zum Auswählen des Scheinwer-
fers der getestet werden soll.
Fig. 41: Scheinwerfer auswählen
1. Auf das Symbol für den Scheinwerfer klicken, der
getestet werden soll:
$ Abblendlicht links oder rechts,
$ Fernlicht links oder rechts,
$ Nebelscheinwerfer links oder rechts.
Der Bildschirm zum Starten des freien Tests er-
scheint.
Nach jedem Test kann der Anwender die Prüfung der
Scheinwerfer beenden (es müssen nicht alle Schein-
werfer getestet werden) und durch Drücken auf das
Symbol den Report aufrufen.
Fig. 42: Freien Test starten (Beispiel)
Der Bildschirm zeigt den gewählten Scheinwerfer an
(rechtes Abblendlicht im Beispiel Fig. 41).
2. Den angegebenen Scheinwerfer einschalten.
3. Auf das Symbol Start Messung drücken, um den
Test zu starten.
Die Abläufe der Tests sind in folgenden Kapiteln be-
schrieben:
R Abblendlicht: siehe Kapitel 5.7.2 auf Seite 15,
R Fernlicht: siehe Kapitel 5.7.3 auf Seite 16,
R Nebelscheinwerfer: siehe Kapitel 5.7.4 auf Seite
17.
ist (z.B. 1,2%). Den Wert mit den Tasten + und –
einstellen.
5. Höhe: Abstand des Scheinwerfers vom Boden mit
den Tasten + und – einstellen.
6. Wenn alle Eingaben korrekt sind mit OK bestätigen.
7. Eine Abfrage erscheint, ob die Nebelscheinwerfer
getestet werden sollen.
Fig. 40: Abfrage Nebelscheinwerfer
8. Falls ein Nebelscheinwerfer vorhanden ist, die Abfra-
ge mit Ja bestätigen. Falls kein Nebelscheinwerfer
getestet werden soll, die Abfrage mit Nein beantwor-
ten.
"Der freie Test kann nun gestartet werden.
