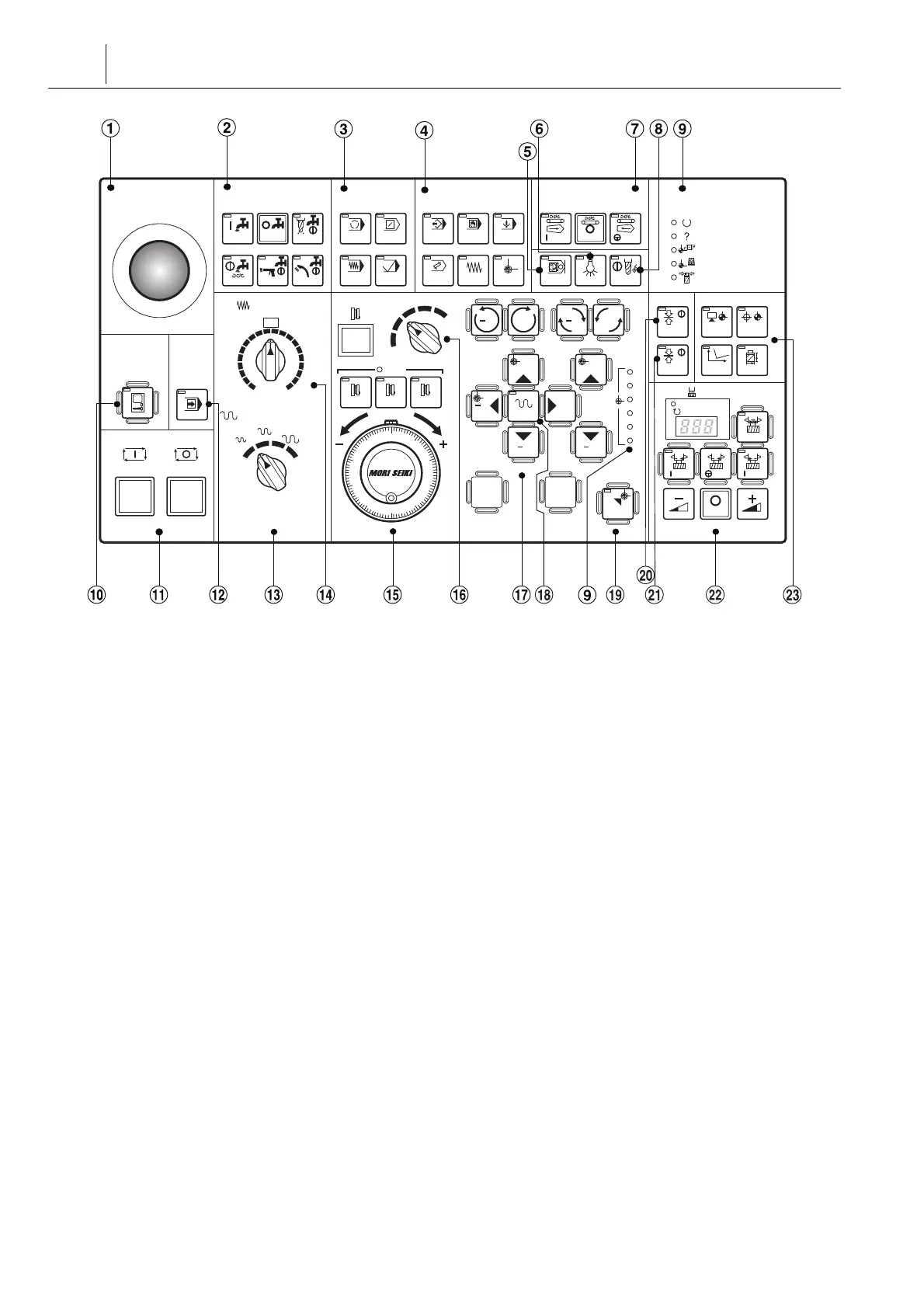

操作路线图
OPERATION ROUTE MAP
56
a [EMERGENCY STOP] (Emergency Stop) Button m [RAPID OVERRIDE] (Rapid Traverse Rate Override) Switch
(Page 152)
b Coolant Buttons (Page 156) n [OVERRIDE] (Feedrate Override) Switch (Page 151)
c NC Function Buttons (Page 141) o Manual Pulse Generator (Page 154)
d Mode Selection Buttons (Page 139) p Axis Selection Switch (Page 154)
e [APF] (Automatic Power Shutoff) Button (Page 157) q Axis Feed Buttons (Page 150)
f [LIGHT] (Machine Light) Button (Page 157) r [RPD] (Rapid Traverse) Button
g Chip Conveyor Buttons (chip conveyor specifications)
(Page 158)
s [ONE TOUCH] (One-Touch Zero Return) Button (Page 68)
h [AIR] (Air Blow) Button (Page 158) t C-axis clamp Button (Page 159)
i Status Indicators (Page 143) u B-axis clamp Button (Page 159)
j [DOOR UNLOCK] (Door Unlock) Button (Page 159) v Spindle Speed Setting Buttons (Page 147)
k Automatic Operation Buttons (Page 140) w Measurement Buttons (Page 159)
l [SINGLE BLOCK] (Single Block) Button (Page 143)
EMERGENCY STOP COOLANT FUNCTION
MODE
CHIP CONVEYOR
STATUS
MEASUREMENT
MRDY
ERROR
ATC HP
APC HP
TOOL CLAMP
SPINDLE
OVERRIDE
RAPID OVERRIDE
HANDLE
DOOR
UNLOCK
SINGLE
BLOCK
CYCLE
START STOP
100
50
0
150
200%
X
Y
Z
C
B
X
+X
+Z
Z
+Y
Y
ONE TOUCH
+C +BBC
×10
×10×1 ×100
X
Y
Z
C
B
RPD
100%
OVERRIDE
ORT
REVSPJ
NOR
STOP
B
CLAMP
PLANE
CENTER
T-SETTER
ANGLE
FOR
STOP
BACK
APF LIGHT AIR
MEM MDI DNC
EDIT JOG ZRN
OSP BDT
DRN PCK
ON OFF
THROUGH SP.
CHIP GUN
SHOWER
%
%
%
%
100%
0
1
2
3
A
A
CLAMP
C
