B 轴分度操作
B-AXIS INDEXING OPERATION
5 B 轴分度操作
B-AXIS INDEXING OPERATION
以下解释了用于手动或在 MDI 模式下操作 B 轴的步骤。当从正
面观察机床时， B 轴旋转的逆时针方向定义为正方向，顺时针
方向定义为负方向。

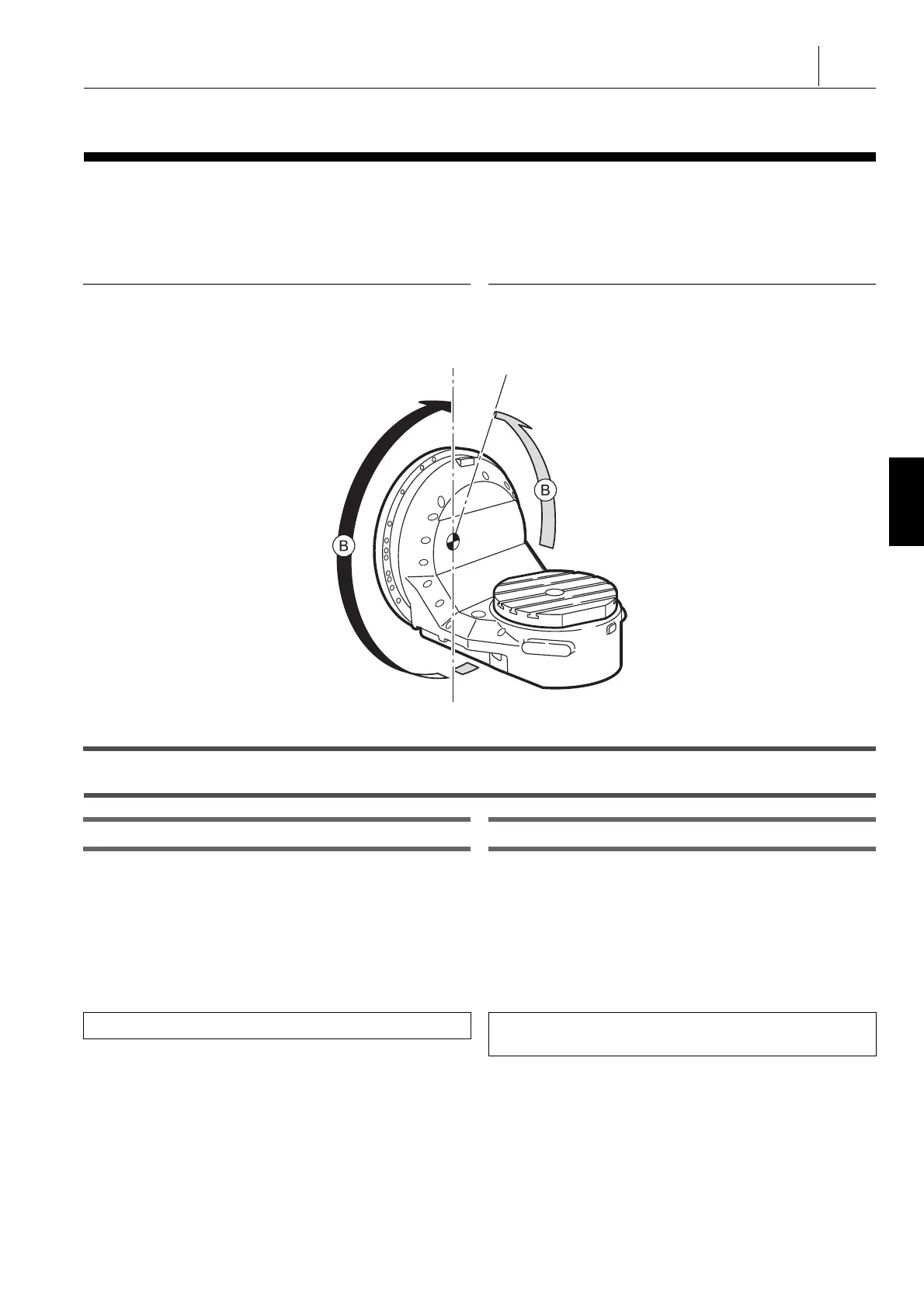

The procedure used for operating the B-axis manually or in the
MDI mode is explained below. The counterclockwise direction
for B-axis rotation when viewing from the front of the machine
is defined as the positive direction and the clockwise direction
is defined as the negative direction.
2 注意 2 NOTE
第 5 轴为该机床的 B 轴。 The 5th-axis is the B-axis for this machine.
1 关于指令方法的详情，参见单独手册，编程手册的“B、C 功能 ”。 1 For details of the command method, refer to the separate vol-
ume, PROGRAMMING MANUAL at “ B, C FUNCTION ”.
5-1 手动 B 轴操作
Manual B-Axis Operation
B 轴快速进给操作 B-Axis Rapid Traverse Operation
1) 将门联锁钥匙开关置于 [ 平常 ] 位置。 1) Place the door interlock key-switch in the [NORMAL]
position.
2) 关闭前门。 2) Close the front door.
3) 将操作选择钥匙开关旋至
i
[ 可操作 ] 或
o
[ 可操作 / 编
辑 ]。
3) Turn the operation selection key-switch to
i
[ON] or
o
[PANEL/EDIT].
4) 在 MDI 模式下松开 B 轴。 4) Unclamp the B-axis in the MDI mode.
a) 显示‘PROGRAM (MDI)’屏幕。 a) Display the ‘ PROGRAM (MDI) ’ screen.
b) 输入 B 轴松开指令 (M69)。 b) Input the B-axis unclamp command (M69).
输入“ M69; ” D 按下
i
( 插入 ) 键。 Input “ M69; ” D Press the
i
(INSERT) key.
c) 按下自动运行按钮
q
[ 开始 ]。 c) Press the automatic operation button
q
[START]
(Start).
5) 选择模式选择按钮
h
[ 微动 ]。 5) Select the mode selection button
h
[JOG] (Jog).
6) 使用 [ 快进倍率 ] 开关设置用于快速进给操作的快速进给速
度。
6) Set the traverse rate to be used for rapid traverse operation
using the [RAPID OVERRIDE] (Rapid Traverse Rate
Override) switch.
+160°
−180°
0°
模式选择按钮
s
[MDI] D 功能选择键
p
( 程序 )
Mode selection button
s
[MDI] (MDI) D Function selection
key
p
(PROG)
