Nice MG3000 - Lector Wiegand (Rfid); Lector Biométrico (Ln5-P;Ln30-ID)

9
La entrada para lectores Wiegand Linear-HCS es destinada al registro de dis-
positivos, como por ejemplo contraseñas, tarjetas de proximidad y tags pasivos.
Puede ser utilizada con lectores Nice RFID, biométricos o Teclado de Contra-
seña de diversos modelos desde que se comuniquen por protocolo Wiegand 26
o 34 bits, pero el almacenamiento del serial para el uso en el sistema será hecho
en el formato de 26 bits.
La instalación deberá ser hecha de acuerdo con la ilustración gura 4.5 a.
NOTA: Para la integración de sistemas de otros fabricantes, consulte Nice Brasil

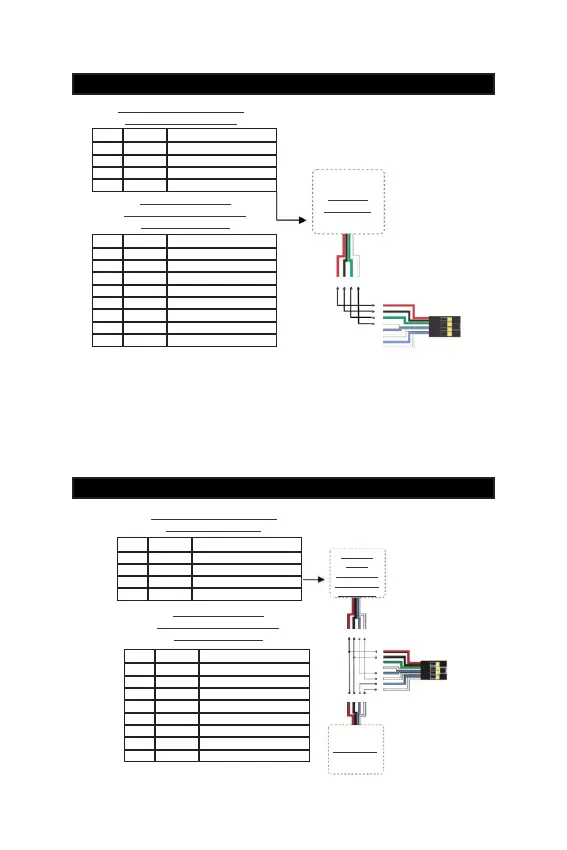

04.5 LECTOR WIEGAND (RFID)
04.6 LECTOR BIOMÉTRICO (LN5-P/LN30-ID)
- ESPAÑOL -
112
LECTOR
WIEGAND
Figura 4.5.a
41 32
1
2
3
4
5
6
7
8
CABLEADO DE CONEXIÓN
DEL LECTOR WIEGAND
CONECTOR 8 VÍAS
PARA CONEXIÓN COM EL
MÓDULO GUARITA
PINO COLOR FUNCIÓN
1 Rojo Entrada 12 VDC
2 Negro Entrada GND
3 Verde Data 0
4 Blanco Data 1
PINO COLOR FUNCIÓN
1 Rojo Salida 12 VDC
2 Negro Salida GND
3 Verde Data 0
4 Blanco Data 1
5 Azul RS485-A (1)
6 Blanco RS485-B (1)
7 Azul RS485-A (2)
8 Blanco RS485-B (2)
CABLEADO DE CONEXIÓN
DEL LECTOR RS485
CONECTOR 8 VÍAS
PARA CONEXIÓN COM EL
MÓDULO GUARITA
Figura 4.6.a
BIOMETRIA
1
2
3
4
5
6
7
8
1 234
1 234
ALARMA
FALTA
DE ÁGUA Y
BOTONERA
9 TECLAS
PINO COLOR FUNCIÓN
1 Rojo Entrada 12 VDC
2 Negro Entrada GND
3 Verde RS485-A
4 Blanco RS485-B
PINO COLOR FUNCIÓN
1 Rojo Salida 12 VDC
2 Negro Salida GND
3 Verde Data 0
4 Blanco Data 1
5 Azul RS485-A (1)
6 Blanco RS485-B (1)
7 Azul RS485-A (2)
8 Blanco RS485-B (2)
