07.1 TELAS TEMPORÁRIAS 1 (15 segundos)

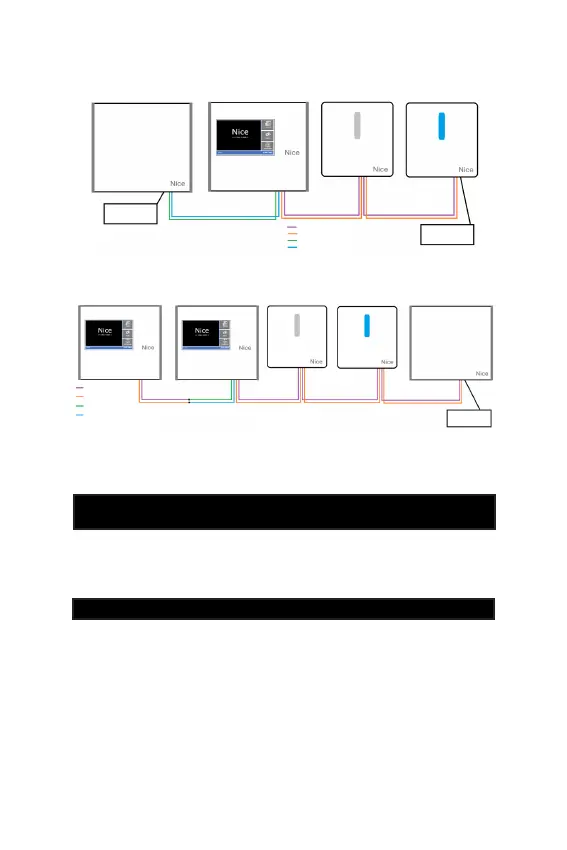

Outro exemplo de instalação é mostrado a seguir, onde são utilizadas as duas
conexões CAN do MG3000
Este outro exemplo mostra uma situação onde temos mais de um MG3000 na
mesma rede CAN.
Em casos onde exista mais de uma guarita é possível a ligação de mais de um
MG3000 na mesma rede CAN.
NOTA: Para esta aplicação leia também [12].
Após devidamente instalado e interligado aos receptores dos dispositivos de
acesso, serão exibidas no display as informações de acionamento do portão
vindas de um dos receptores, indicando alternadamente duas telas durante 15
segundos.
Nas telas temporárias são apresentadas algumas informações de identicação,
tais como:
- número do apartamento e bloco do usuário;
- de acordo com o evento, pode indicar pânico, bateria baixa ou clonagem;
- rótulos pré-programados com função atribuída ao receptor com endereço de 1
a 8 e sua respectiva saída de relé;
- nome do usuário com até 18 caracteres.
07. OPERAÇÃO
- PORTUGUÊS -
16
Figura 6.b
CAN 1 HIGH
CAN 1 LOW
CAN 2 HIGH
CAN 2 LOW
Até 500 metros
COLOCAR JUMPER
INTERNO DE
“FIM DE LINHA”
COLOCAR JUMPER
INTERNO DE
“FIM DE LINHA”
Até 500 metros
Figura 6.c
CAN 1 HIGH
CAN 1 LOW
CAN 2 HIGH
CAN 2 LOW
Até 500 metros
COLOCAR JUMPER
INTERNO DE
“FIM DE LINHA”
