03. IDENTIFICAÇÃO DAS CONEXÕES DO GUARITA IP
03.1 INTERIOR DO EQUIPAMENTO PLACA P.C.I.
1. Conector P4 (2,1mm - interno “positivo”) para fonte de alimentação
externa.
2. Bateria CR2032 de 3V para manter o relógio interno.
3. Conector Molex 5 vias, RS232 para comunicação com PC.
4. Entrada digital para geração de evento de emergência.
5. Conector polarizado com entrada Wiegand e 2 x RS485 – Alarme
falta d’água e Biometria.
6. Conexão CAN 1 e CAN 2 para comunicação com receptores (resis-
tor 100R interno).
7. Conector RJ-45–Ethernet (TCP/IP e UDP).
8. Slot de entrada para Cartão Micro SD Interno, para backup automá-
tico e restauração de dados.
9. Conector P2 para caixas acústicas amplicadas (acessório opcio-
nal).
10. Porta USB HOST (para teclado de computador, pen drive para ba-
ckup/restauração, atualização de rmware).
11. Botão para atualização forçada do rmware.
12. Conexão para o módulo de biometria base, LN3000

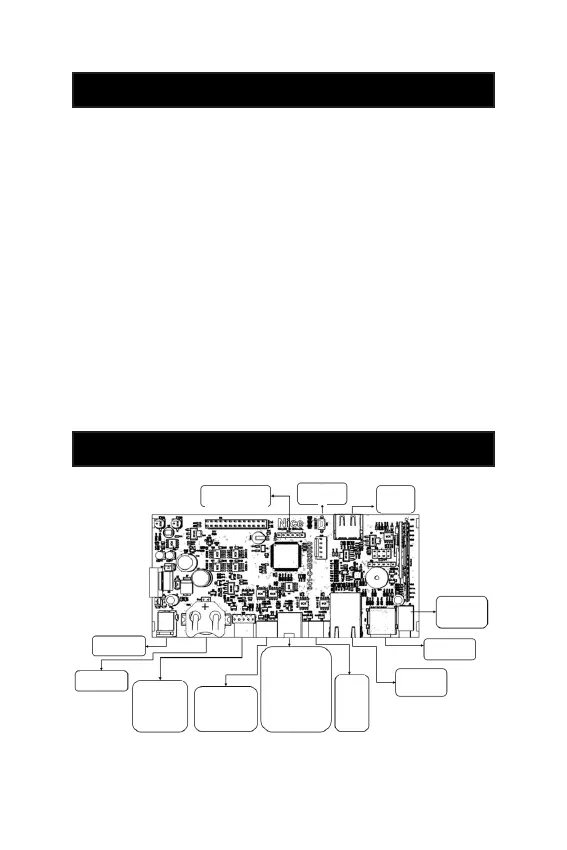

Figura 3.1.a
[gura 3.1.a, gura 3.2.a e gura 3.2.b]
- PORTUGUÊS -
09
12
MÓDULO
BIOMÉTRICO LN3000
11
BOOTLOADER
FORÇADO
10
PORTA USB
PENDRIVE/
TECLADO
9
SAÍDA DE VOZ
P2
CAIXA ACÚSTICA
8
SD CARD
AUXILIAR
7
REDE TCP/IP
10/100 BASE-T
6
CAN 1
1. CAN H
2. CAN L
CAN 2
3. CAN H
4. CAN L
5
ENTRADA LEITORAS
WIEGAND
RS485 1 - BOTOEIRA
RS485 2 - BIOMETRIA
1. SAÍDA 12VDC
2. GND
3. WIEGAND D0
4. WIEGAND D1
5. RS485-1 A+
6. RS485-1 B-
7. RS485-2 A+
8. RS485-2 B-
4
ENTRADA DIGITAL
1. GND
2. EMERGÊNCIA
3. NÃO IMPLEMENTADO
3
SERIAL RS-232
1. SAÍDA 5 VDC
2. SAÍDA 3,3 VDC
3. GND
4. TX
5. RX
2
BATERIA 3V
CR2032
1
ALIMENTAÇÃO
P4 - 12 VDC/1A
