O MG3000 pode comunicar-se com um PC por meio de softwares especícos,
sendo estes, softwares gratuitos para manutenção e conguração do equipa-
mento, produzidos e distribuídos pela Nice Brasil ou softwares de controle de
acesso, produzidos e distribuídos por parceiros integradores (consulte-nos).
Para tal conexão pode-se utilizar um dos meios de comunicação disponíveis,
sendo eles o cabo de ethernet TCP/IP ou Serial RS232. Antes de instalar qual-
quer software, leia os detalhes sobre compatibilidade e verique se o mesmo é
compatível com a atual versão de Firmware do MG3000.
É necessário ter instalado previamente no computador o software gratuito, ou
um software de controle de acesso.
De acordo com a norma existente, recomenda-se a utilização de cabos seriais
com até 15 metros. Para distâncias acima de 15 metros recomenda-se a utiliza-
ção da comunicação via TCP/IP. Se necessário, reduzir a taxa de transmissão
(baudrate) de 19200 para 9600 bps.

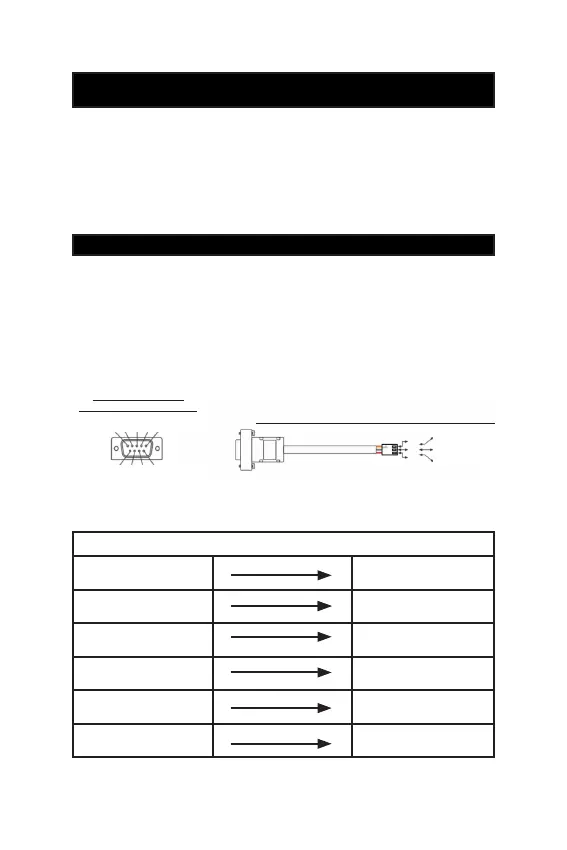

ESQUEMA DE MONTAGEM DO CABO:
05.1 CONEXÃO VIA SERIAL RS232
05. CONEXÃO COM PC
SEQUÊNCIA DE LIGAÇÃO DO CABO SERIAL
MOLEX 5 VIAS DB9
PINO 1 (5V) NÃO CONECTADO
PINO 2 (3V3) NÃO CONECTADO
PINO 3 (GND) PINO 5
PINO 4 (RX) PINO 2
PINO 5 (TX) PINO 3
Figura 5.1.c
- PORTUGUÊS -
14
Figura 5.1.a
Figura 5.1.b
IDENTIFICAÇÃO DOS
PINOS DO CONECTOR DB9
IDENTIFICAÇÃO DOS PINOS CONECTOR MOLEX 3 VIAS
1
2
3 4 5
6
7
8 9
LARANJA (GND)
MARROM (RX)
VERMELHO (TX)
1
2
3
