12
8 Marrón
7 Blanco / Marrón
6 Naranja
5 Blanco / Azul
4 Azul
3 Blanco / Naranja
2 Verde
1 Blanco / Verde
1 Blanco / Verde
2 Verde
3 Blanco / Naranja
4 Azul
5 Blanco / Azul
6 Naranja
7 Blanco / Marrón
8 Marrón
8
1
1
8

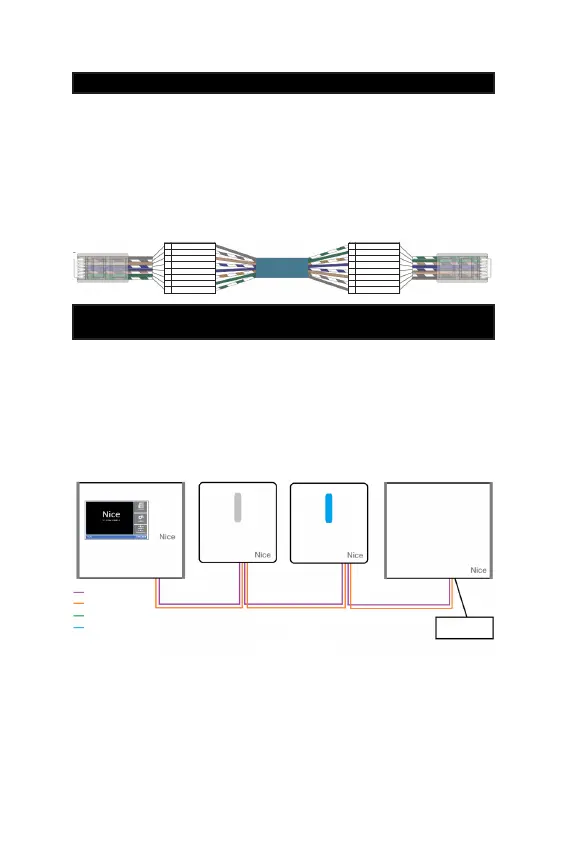

Figura 5.3.a
05.2 CONEXIÓN VÍA ETHERNET
Además del acceso vía software gratuito o software de control de acceso, es
posible acceder algunas conguraciones del MG3000 por medio de una página
interna (vía navegador de internet). Consulte 14.
La conexión física entre el MG3000 y el computador es hecha de acuerdo al
estándar TIA - 568A engarzando pino a pino (engarce idéntico en las dos extre-
midades del cable) de acuerdo con la ilustración de la gura 5.3.a. Para la red
TCP/IP los cables indicados son los CABLES UTP CAT5 y CAT6.
ESQUEMA DE ENGARZADO DEL CABLE (largo del cable hasta 100m)
Cada MG3000 puede recibir hasta 8 receptores Nice Brasil de cada tipo, inter-
conectados entre sí y con el MG3000 a través de conectores de borne de 4 vías.
Independientemente del número de receptores o secuencia de conexión del
varal, sobrarán 2 puntos al inicio y al nal de la interconexión, que deben
ser cerrados con los jumpers internos de n de línea. El cable indicado es
CABLE AFT 2X22 AWG para distancias hasta de 500m. En casos de diculta-
des en la comunicación CAN, hasta cuando se use el cable indicado, ponga a
tierra cada punto de la red (cada punta del cable) conectando la malla al panel
de puesta a tierra del condominio.
06. CONEXIÓN CON RECEPTORES
- ESPAÑOL -
115
Figura 6.a
CAN 1 HIGH
CAN 1 LOW
CAN 2 HIGH
CAN 2 LOW
Hasta 500 metros
COLOCAR JUMPER
INTERNO DE
“FIN DE LÍNEA”
