A entrada para leitores Wiegand Linear-HCS é destinada ao cadastramento de
dispositivos, como por exemplo, senhas, cartões de proximidade e Tag’s pas-
sivos. Pode ser utilizada com leitores Nice RFID, biométricos ou Teclado de
Senha de diversos modelos desde que se comuniquem por protocolo Wiegand
26 ou 34 bits, porém o armazenamento do serial para utilização no sistema será
feito no formato 26 bits.
A instalação deverá ser feita conforme a ilustração gura 4.5.a.
NOTA: Para integração de sistemas de outros fabricantes consulte a Nice Brasil.
04.5 LEITOR WIEGAND (RFID)
04.6 LEITOR BIOMÉTRICO (LN5-P/LN30-ID)
- PORTUGUÊS -
12
LEITOR
WIEGAND

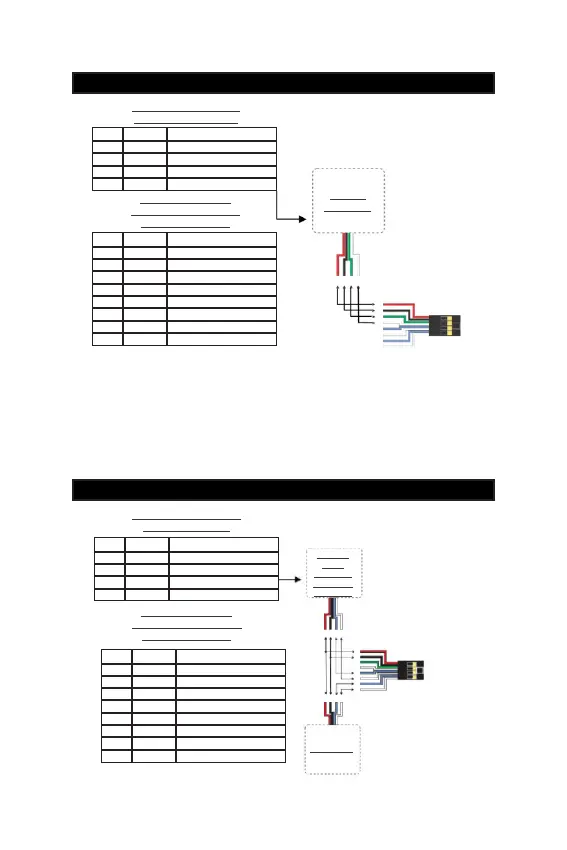

Figura 4.5.a
41 32
1
2
3
4
5
6
7
8
CHICOTE DE LIGAÇÃO
DO LEITOR WIEGAND
CONECTOR 8 VIAS
PARA LIGAÇÃO COM O
MÓDULO GUARITA
PINO COR FUNÇÃO
1 Vermelho Entrada 12 VDC
2 Preto Entrada GND
3 Verde Data 0
4 Branco Data 1
PINO COR FUNÇÃO
1 Vermelho Saída 12 VDC
2 Preto Saída GND
3 Verde Data 0
4 Branco Data 1
5 Azul RS485-A (1)
6 Branco RS485-B (1)
7 Azul RS485-A (2)
8 Branco RS485-B (2)
CHICOTE DE LIGAÇÃO
DO LEITOR RS485
CONECTOR 8 VIAS
PARA LIGAÇÃO COM O
MÓDULO GUARITA
Figura 4.6.a
BIOMETRIA
1
2
3
4
5
6
7
8
1 234
1 234
ALARME
FALTA
D’ÁGUA E
BOTOEIRA
9 TECLAS
PINO COR FUNÇÃO
1 Vermelho Entrada 12 VDC
2 Preto Entrada GND
3 Verde RS485-A
4 Branco RS485-B
PINO COR FUNÇÃO
1 Vermelho Saída 12 VDC
2 Preto Saída GND
3 Verde Data 0
4 Branco Data 1
5 Azul RS485-A (1)
6 Branco RS485-B (1)
7 Azul RS485-A (2)
8 Branco RS485-B (2)
