05.2 CONEXÃO VIA ETHERNET
Além do acesso via software gratuito ou software de controle de acesso, é
possível acessar algumas congurações do MG3000 por meio de uma página
interna (via navegador de internet). Consulte 14.
A ligação física entre o MG3000 e o Computador é feita conforme o padrão
TIA-568A, crimpando pino a pino (crimpagem idêntica nas duas extremidades
do cabo), conforme a ilustração da gura 5.3.a. Para a rede TCP/IP os cabos
indicados são os CABOS UTP CAT5 e CAT6.
ESQUEMA DE CRIMPAGEM DO CABO (comprimento do cabo até 100m)
06. CONEXÃO COM RECEPTORES
- PORTUGUÊS -
15
8 Marrom
7 Branco / Marrom
6 Laranja
5 Branco / Azul
4 Azul
3 Branco / Laranja
2 Verde
1 Branco / Verde
1 Branco / Verde
2 Verde
3 Branco / Laranja
4 Azul
5 Branco / Azul
6 Laranja
7 Branco / Marrom
8 Marrom
8
1
1
8

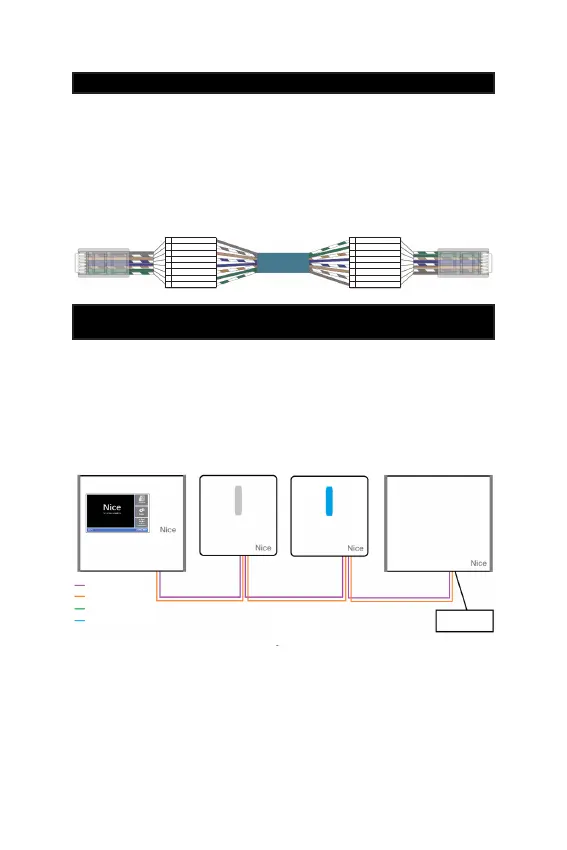

Figura 5.3.a
Cada MG3000 pode receber até 8 receptores Nice Brasil de cada tipo, interliga-
dos entre si e com o MG3000 através de conectores do borne de 4 vias. Inde-
pendentemente do número de receptores ou sequência de ligação do varal, so-
brarão 2 pontos no início e nal da interligação, que devem ser fechados
com os jumpers internos de m de linha. Cabo indicado: CABO AFT 2X22
AWG para distâncias até de 500m. Em casos de diculdades na comunicação
CAN mesmo utilizando o cabo indicado, aterre cada ponto da rede (cada ponta
de cabo) ligando a malha ao painel de aterramento do condomínio.
Figura 6.a
CAN 1 HIGH
CAN 1 LOW
CAN 2 HIGH
CAN 2 LOW
Até 500 metros
COLOCAR JUMPER
INTERNO DE
“FIM DE LINHA”
