28—Expanding the VS-2400CD
376 www.RolandUS.com Roland VS-2400CD Owner’s Manual
Procédure d
’
’installation
1. Avant d’installer la carte VS8F-2, mettez hors tension le VS-2400CD (Page 78) et tous
les périphériques connectés, et débranchez tous les câbles du VS-2400CD.

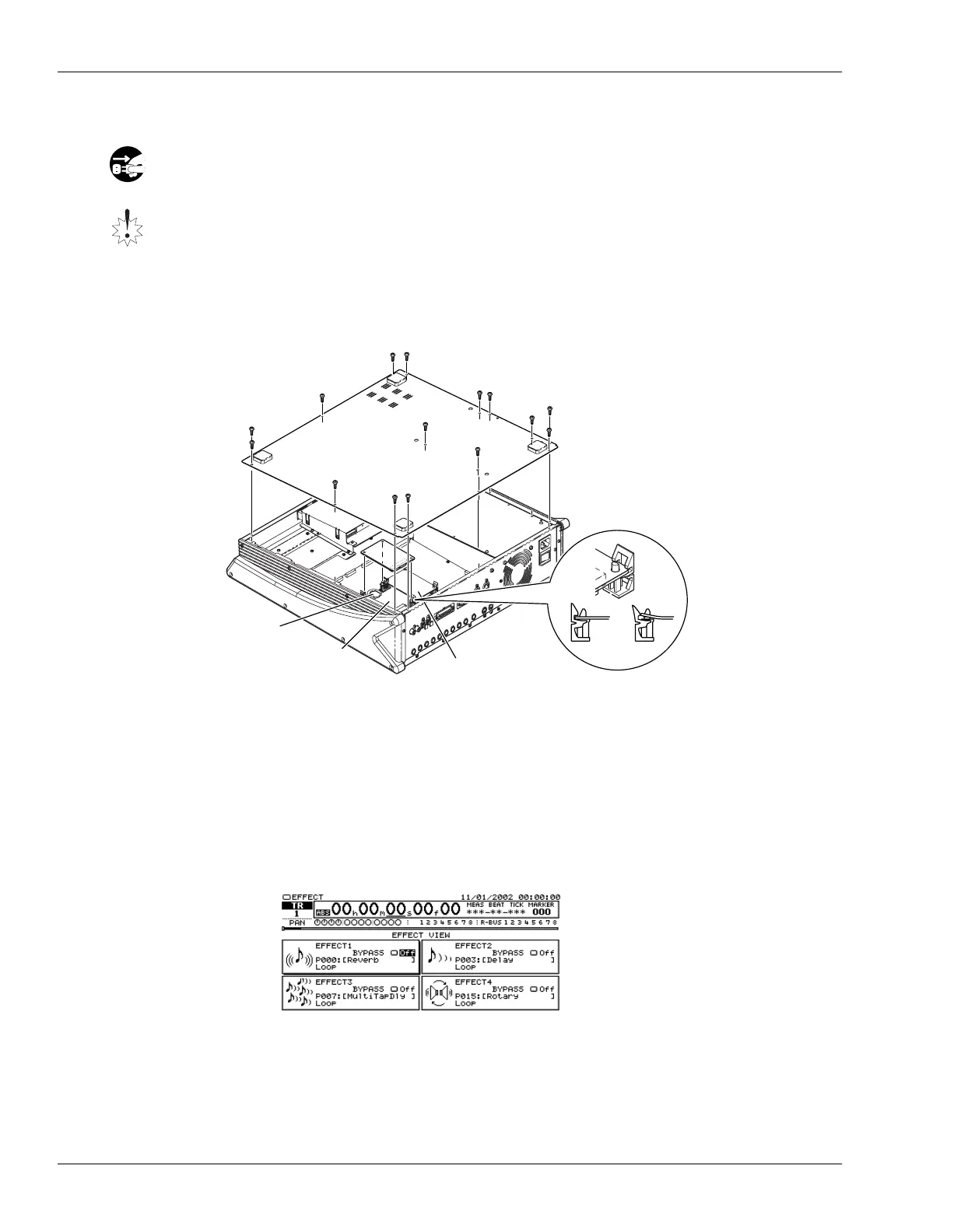

2. Tournez le VS-2400CD sens dessus-dessous et retirez uniquement les vis indiquées
dans le schéma ci-dessous.
3. À l’intérieur du VS-2400CD, il existe deux connecteurs et 6 goupilles en plastique
pour la carte VS8F-2. Glissez les connecteurs de la carte VS8F-2 dans les
connecteurs internes et insérez simultanément les goupilles en plastique dans les
trous de la carte pour la retenir en place.
4. Utilisez les vis retirées à l’étape 2 pour remettre le couvercle inférieur en place.
5. Rebranchez les câbles que vous avez débranchés.
6. Mettez l’appareil sous tension (Page 63).
7. Après avoir redémarré le VS-2400CD, tenez la touche Maj enfoncée et appuyez sur
la touche F3 (EFFECT) pour vérifier que les icônes pour les effets 1, 2, 3 et 4
s’affichent.
Si l’installation de la carte VS8F-2 ne produit aucun effet et que l’écran affiche « No
EFFECT Board », cela signifie que le VS-2400CD ne reconnaît pas la carte VS8F-2.
Réinstallez alors la carte VS8F-2.
Toujours éteindre et débrancher l’appareil avant de commencer l’installation de la carte. (VS8F-
2; Page 78).
Pendant l’installation d’une carte VS8F-2, prenez soin de ne pas toucher la pile du VS-
2400CDÕ.
EFFECT A
BON MAUVAIS
EFFECT B
Pile au lithium
EFFECT A
Lorsque vous tournez
l’appareil sens dessus-
dessous, veillez à ne pas
l’échapper et à éviter qu’il
tombe ou se renverse.
