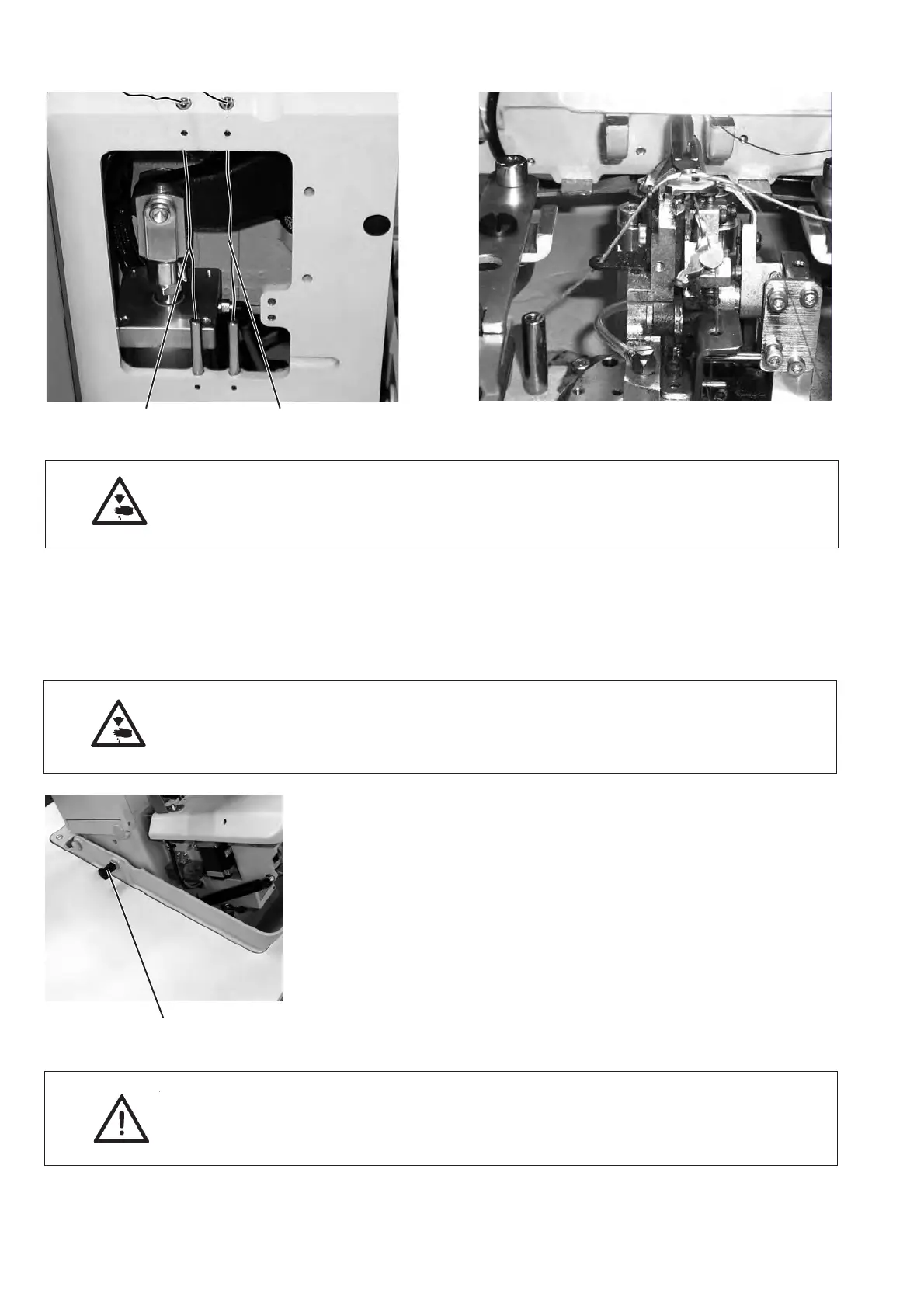

3.6 Gimpenfaden einfädeln
Unterfaden Gimpenfaden Zur Verdeutlichung der Fadenführung des Gimpenfadens
Greiferbock um 90° Grad gegen den Uhrzeigersinn gedreht.
Vorsicht Verletzungsgefahr !
Der Gimpenfaden darf nur bei ausgeschalteter Maschine oder im
“Einfädelmodus” (siehe Kapitel “Einfädelmodus”) eingefädelt werden.
–
Den Gimpenfaden wie aus den Abbildungen ersichtlich einfädeln.
–
Aus dem Gimpenloch der Stichplatte ein ca. 25 mm langes
Gimpenende heraushängen lassen.
4. Automat hoch- und herunterschwenken
Vorsicht Verletzungsgefahr !
Der Automat darf nur bei ausgeschalteter Maschine oder im
“Einfädelmodus” (siehe Kapitel “Einfädelmodus”) hochgeschwenkt
werden.
Für diverse Tätigkeiten (z.B. zum Einfädeln des Unterfadens oder des
Gimpenfadens) müssen Sie den Automaten hochschwenken.
Hochschwenken:
–
Ziehen Sie den Rastbolzen 1 und heben Sie den Automaten vorne
an.
–
Lassen Sie den Rastbolzen 1 wieder los und rasten Sie ihn in eine
Bohrung ein (dazu müssen Sie eventuell den Automaten noch ein
wenig hoch- oder herunterschwenken).
–
Erst wenn der Rastbolzen 1 eingerastet ist, sollten Sie den
Automaten loslassen.
Herunterschwenken:
–
Halten Sie den Automaten fest und ziehen Sie den Rastbolzen 1.
–
Schwenken Sie den Automaten langsam herunter.
Hinw eis!
Wenn der Automat sehr weit hochgeschwenkt ist, ist die Wirkung der
Gasdruckfeder, die das Herunterschwenken bremst, zuerst gering.
Halten Sie deshalb beim Herunterschwenken den Automaten fest.
Betreiben des Automaten im hochgeschwenkten Zustand kann zu
Verletzungen und Beschädigungen führen.
14
1
