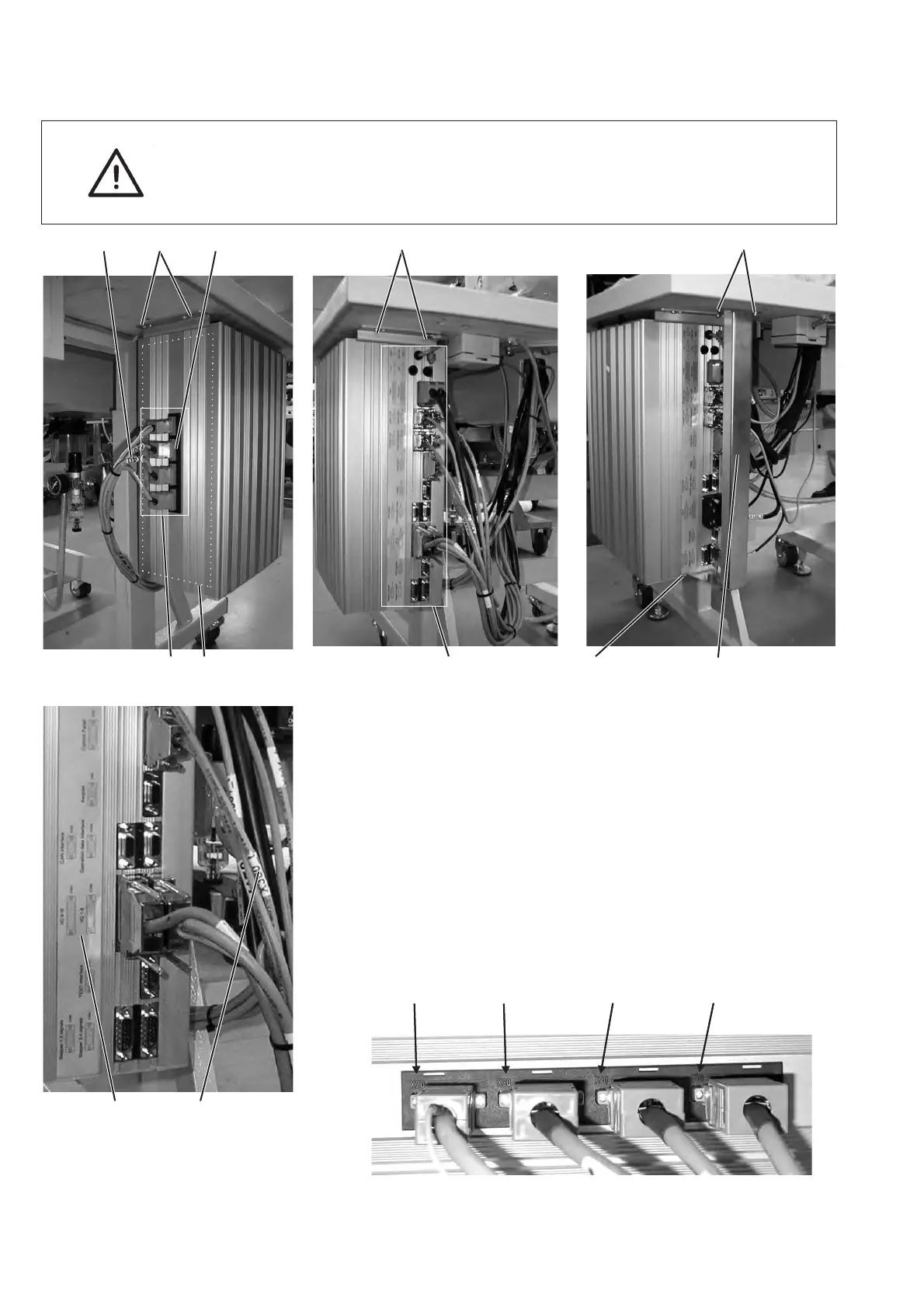

6. Montage der Steuerung
Achtung!
Die Steuerung darf beim Betreiben der Maschine nicht auf dem Boden
stehen, da sonst die Lüftungsschlitze verdeckt werden. Dieses kann
zur Überhitzung der Steuerung führen.
–
Schrauben Sie die Steuerung mit den Schrauben 2 und 3 an die
Unterseite der Tischplatte. Die Seite 9 mit dem Typenschild zeigt
dabei nach vorn.
–
Verbinden Sie alle Stecker in Feld 1 und 4 mit den jeweiligen
Buchsen. Die Stecker sind mit einem Aufdruck am Kabel 8 und
die Buchsen an dem Gehäuse 7 eindeutig gekennzeichnet! Kabel
und Buchse haben die gleiche Bezeichnung. Überprüfen Sie, ob
jeder Stecker in der richtigen Buchse steckt!
–
Verschrauben Sie die Stecker mit den Buchsen.
–
Damit nicht versehentlich die Kabel herausgerissen oder
beschädigt werden, Schrauben 6 Sie den Schutzbügel 5 unter die
Tischplatte und verschrauben 10 Sie Ihn zusätzlich fest mit der
Steuerung.
6
19 4 10 5
827 3 6
78
X20 X30 X40 X50
