DURKOPP ADLER 559 - Pedal Anschließen; Gestell Sichern

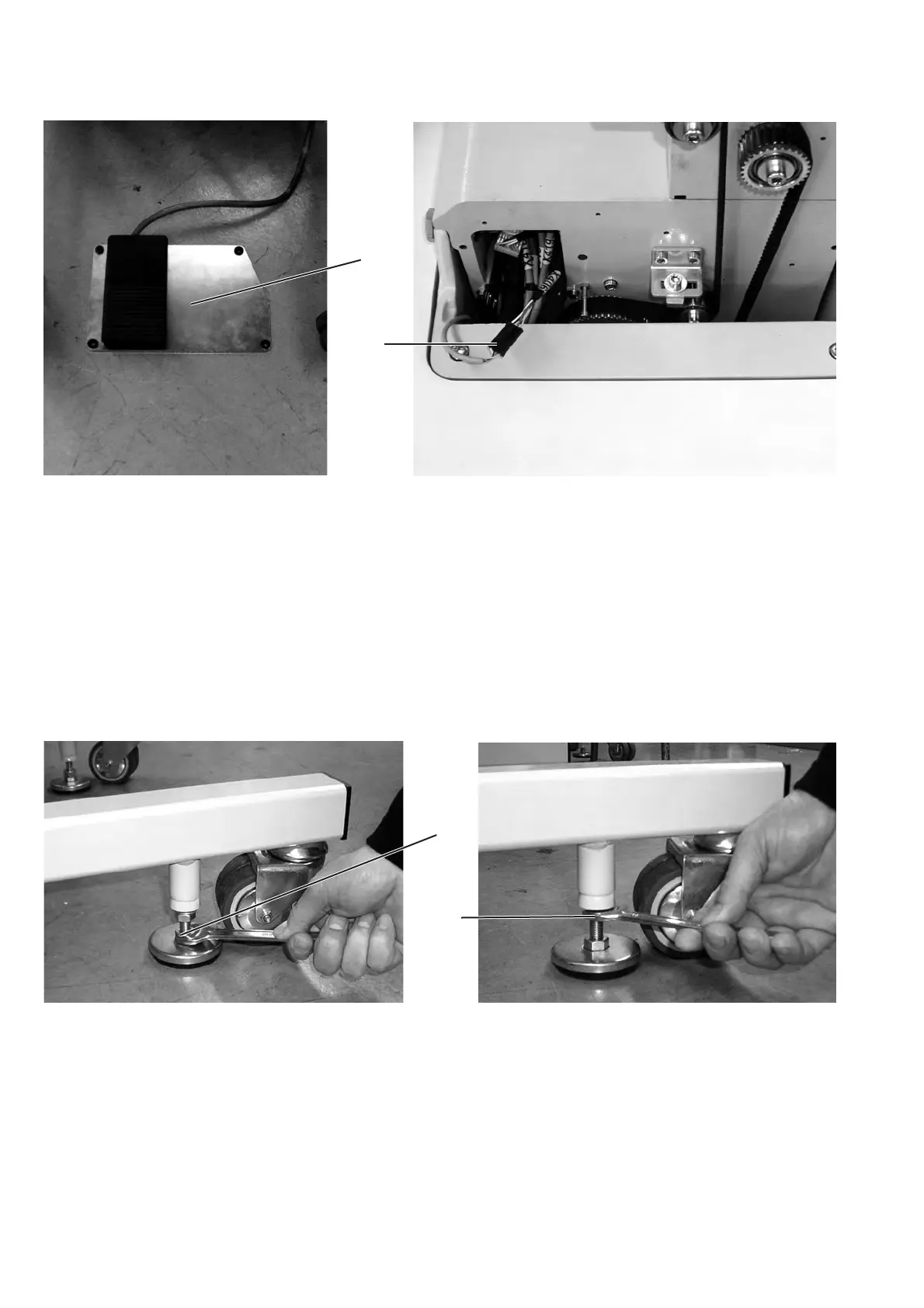

9.3 Pedal anschließen
–
Stellen Sie das Pedal 1 unter das Gestell.
–
Schrauben Sie das Handrad und den Riemenschutz des
Automaten ab.
–
Führen Sie das Kabel des Pedals 1 durch den Kabelkanal des
Automaten nach oben.
–
Verbinden Sie das Kabel des Pedals 1 mit der Buchse 2 (X406).
–
Schrauben Sie den Riemenschutz und das Handrad wieder an.
9.4 Gestell sichern
–
Schrauben Sie die beiden Auflageteller an der Mutter 1 so weit
nach unten, das der Automat fest und sicher steht.
–
Schrauben Sie die Kontermutter 2 noch oben und ziehen Sie
diese leicht an.
10
1
2
1
2
