10.4 Schalter für das Schneidsystem einstellen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Schalter für das Schneidsystem nur bei ausgeschalteter Maschine
einstellen.
Regel und Kontrolle
Bevor die Stofftragplatte das Nähgut weiter transportiert, muss sich der
Schneidstempel in seiner oberen Position befinden.
Um eine mögliche Kollision z u vermeiden, überprüft der Schalter 1 die
Position des Schneidstempels.

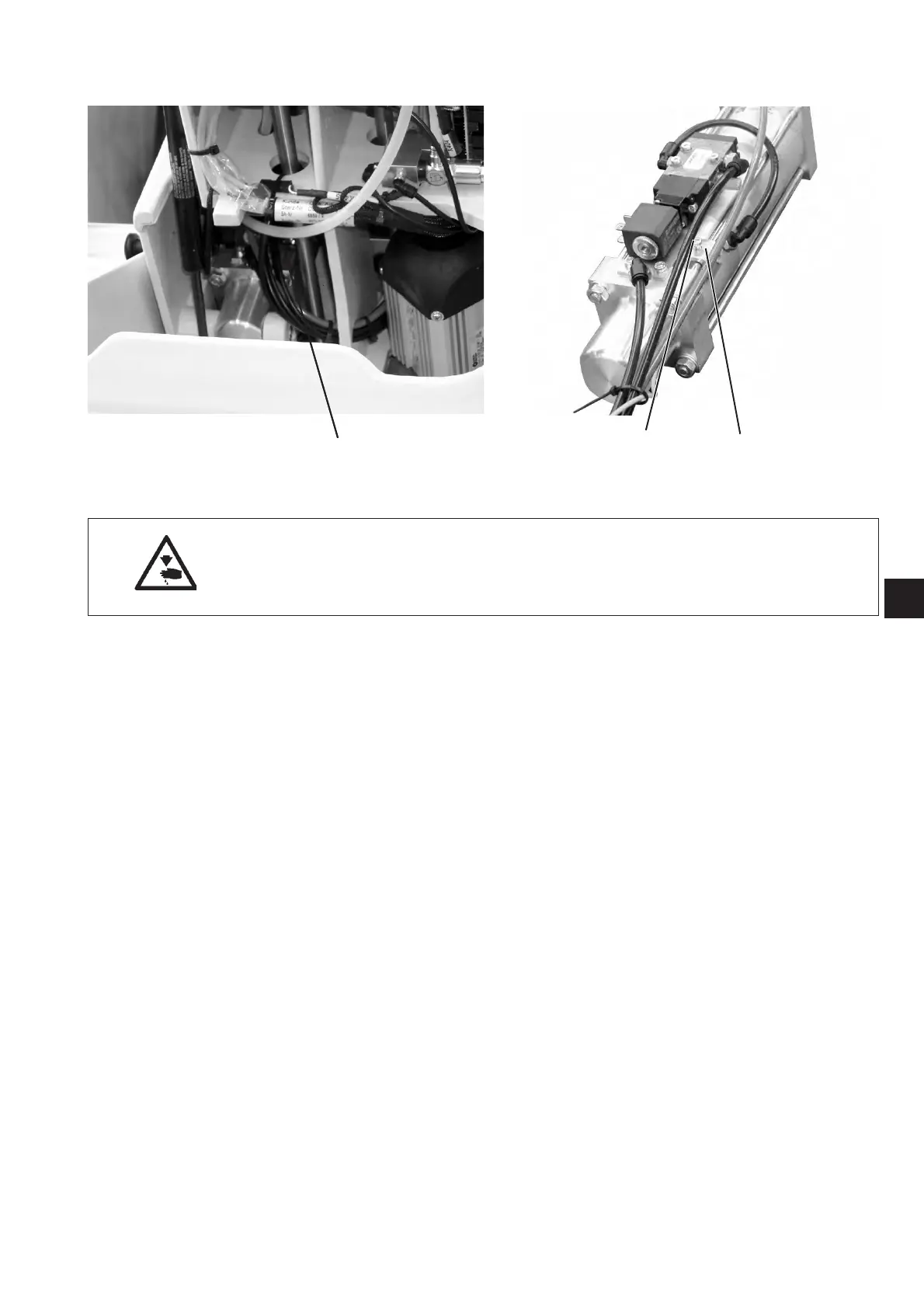

Korrektur Höhe des Schalters
–
Schraube 2 lösen.
–
Schalter 1 entsprechend in der Höhe verschieben.
–
Schraube 2 festdrehen.
