20. Stoffklemmen einstellen
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Stoffklemmen nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Zwischen Nadel 2 und oberer Stoffklemme 1 soll auf der ganzen Länge
und im Auge ein Abstand von 1 mm bestehen.
–
Taste “P” drücken.
–
Menü “150” anwählen.
–
“+0,5” eingeben.
–
Menü “162” anwählen.
–
Schneidraum auf “0,7” einstellen.
–
Klammerplatten einsetzen.
–
Neue Nadel einsetzen.
–
Abstand zwischen oberer Stoffklemme 1 und Nadel 2 prüfen.
Korrektur
–

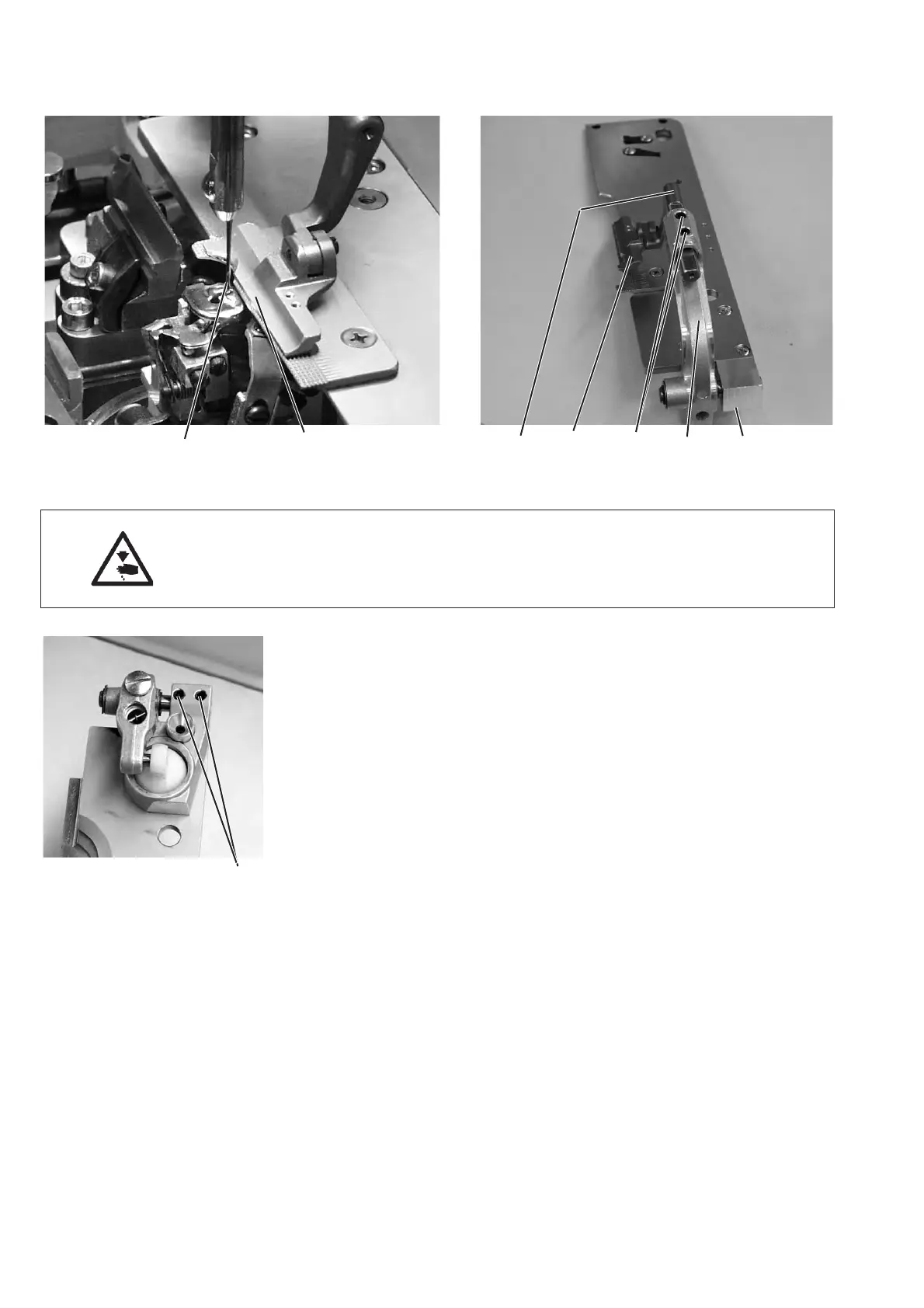

Schrauben 3 (Unterseite) lösen.
–
Klammerbügel 7 mit Stoffklemme 5 s eitlich zur Nadel ausrichten.
–
Schrauben 3 festziehen.
–
Schrauben 4 lösen.
–
Klammerarm 6 mit Stoffklemme 5 im Auge zur Nadel ausrichten.
–
Schraube 5 festziehen.
