2.3 Fadengeberscheibe
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadengeberscheibe nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle

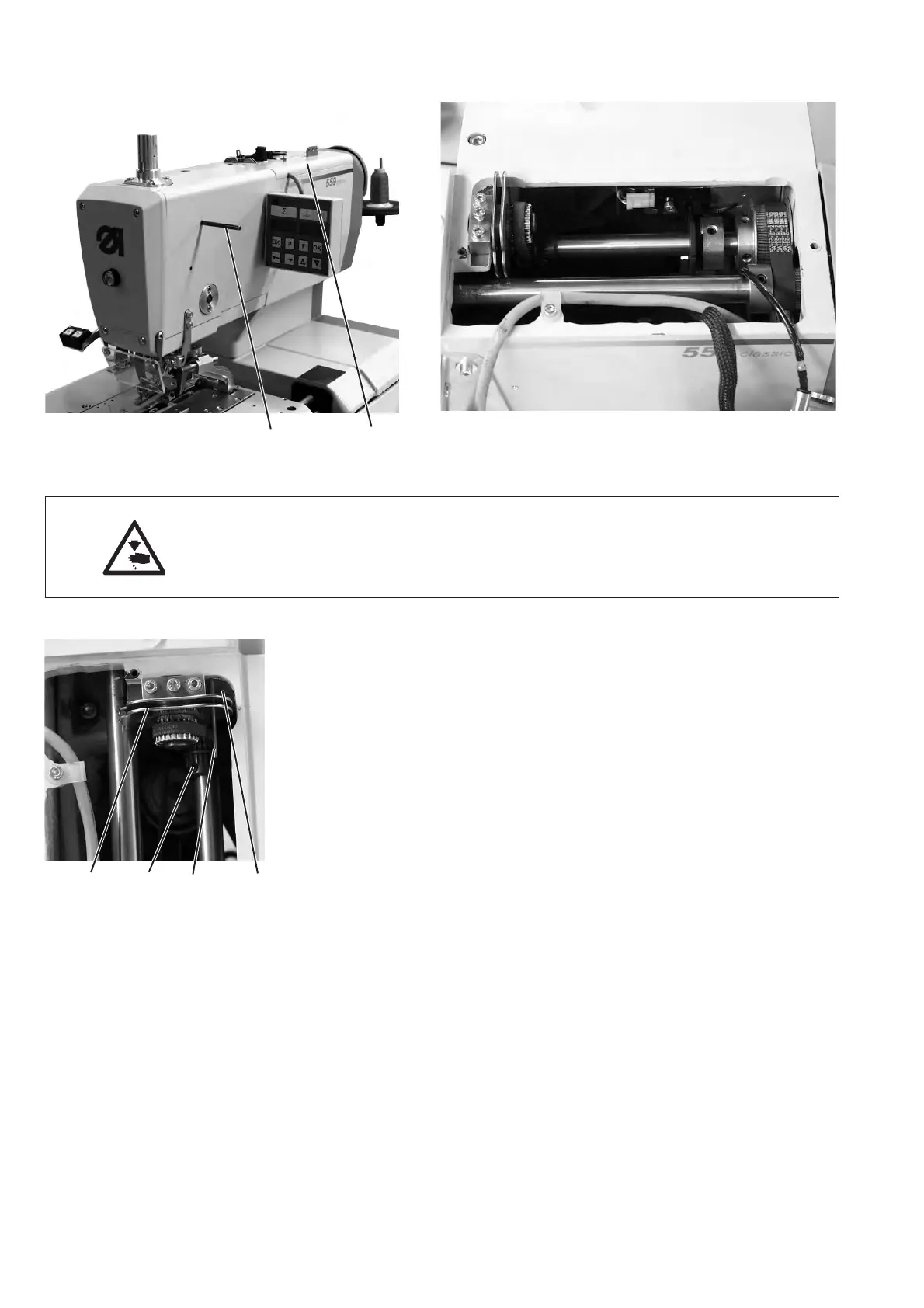

Wenn die Armwelle mit dem Absteckstift 2 so abgesteckt ist, dass der
Greiferträger in der linken Endstellung (linker Einstich) steht, soll die
Fadengeberscheibe 6 so stehen, dass eine durch die Bohrung der
Fadengeberscheibe gesteckte Nadel 4 auf der rechten Fläche 3
aufliegt.
Korrektur
–
Spannungsplatte 1 abschrauben.
–
Schrauben an Zahnriemenrad 5 lösen.
–
Nadel 4 durch die Bohrung in der Fadengeberscheibe 6 stecken.
–
Fadengeberscheibe drehen, bis die Nadel 4 auf der Fläche 3
anliegt.
–
Schrauben an Zahnriemenrad 5 festziehen.
