15. Nadelschutz
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadelschutz nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle

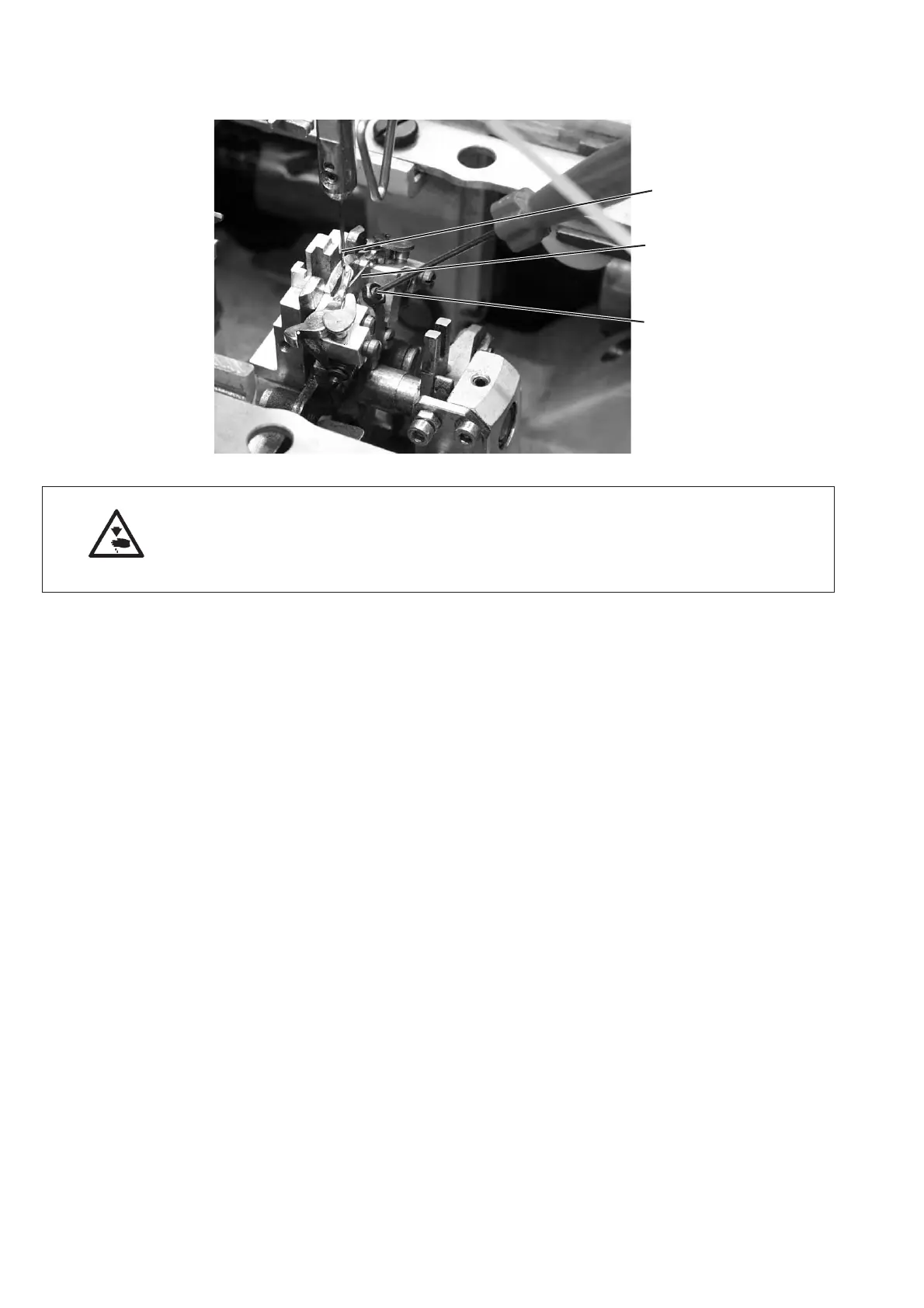

Die Nadel 1 muss leicht am Nadelschutz 2 anliegen, bis die
Greiferspitzen die Nadel erreicht haben.
Der Abstand zwischen Greifer und Nadel muss dabei 0,1 mm betragen.
Der Nadelschutz ist werkseitig eingestellt und braucht im Normalfall
nicht nachgestellt zu werden. Bei anderen Nadeldicken muß der
Nadelschutz evtl. nachgestellt werden.
Korrektur
–
Kontermutter lösen.
–
Innensechskantschraube 3 entsprechend verdrehen.
–
Kontermutter festdrehen.
40
1
2
3
