2.2 Greifer- und Spreizerexzenter
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Exzenter nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle

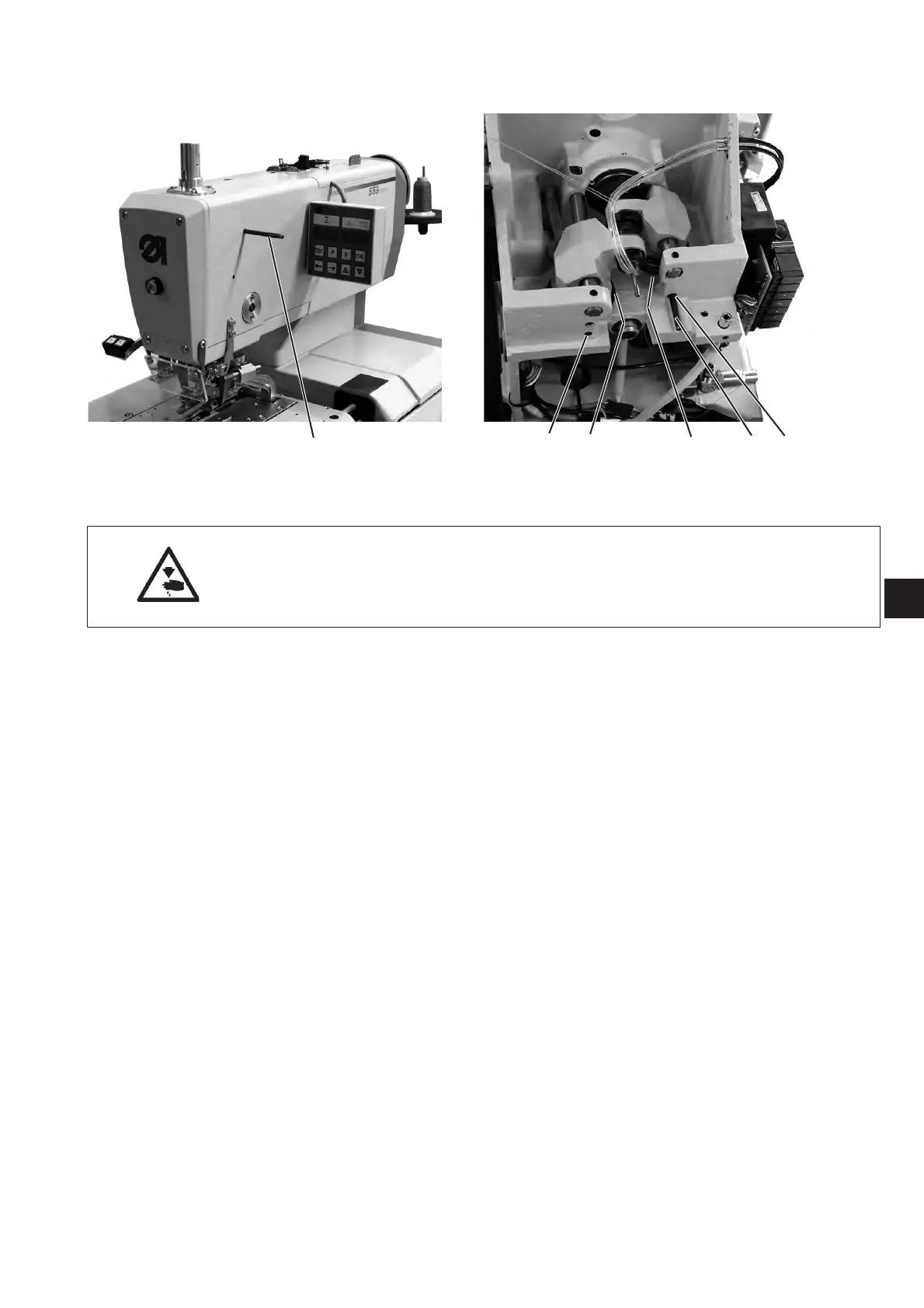

Wenn die Armwelle mit Absteckstift 1 abgesteckt ist, sollen der
Greiferexzenter 3 und der Spreizerexzenter 4 ebenfalls absteckbar
sein.
–
Armwelle mit Absteckstift 1 abstecken.
Wichtig !
In dieser Position muss sich die Nadelstange im oberen Totpunkt
vor dem linken Einstich befinden.
–
Mit Absteckstift 2 prüfen, ob Greiferexzenter 5 und
Spreizerexzenter 6 abgesteckt werden können.
Korrektur
–
Armwelle mit Absteckstift 1abstecken.
–
Schrauben am Greiferexzenter 3 lösen
–
Exzenter verdrehen und abstecken.
–
Schrauben festziehen.
–
Schrauben am Spreizerexzenter 4 lösen
–
Exzenter verdrehen und abstecken.
–
Schrauben festziehen.
3
5
64 3 25
1
