3. Positionierung Nadelstange
Vorsicht Verletzungsgefahr!
Einstellungen bei laufender Maschine nur unter größter Vorsicht
vornehmen.
Regel und Kontrolle
Wenn die Maschine nach dem Einschalten automatisch positioniert,
muss die Nadelstange im oberen Totpunkt stehen. Der Greiferträger
befindet sich dann in seiner rechten Endstellung (rechter Einstich).
–
Maschine einschalten.
Die Maschine positioniert automatisch.
–
Prüfen, ob die Nadelstange im oberen Totpunkt steht und ob der
Greiferträger sich in seiner rechten Endstellung (rechter Einstich)
befindet.
Korrektur
–
Maschine einschalten. Die Maschine positioniert automatisch.
–
Nadelstange mit dem Handrad in die richtige Position drehen
(rechter Einstich).
–
In die Technikerebene schalten.
Dazu die Tasten “P” und “ç “ gleichzeitig drücken.
–
Code “2548” eingeben.
–
Taste “OK” drücken.
Die Steuerung schaltet in die Technikerebene.
–
Menü “603” anwählen.
–
Taste “OK” drücken.
–

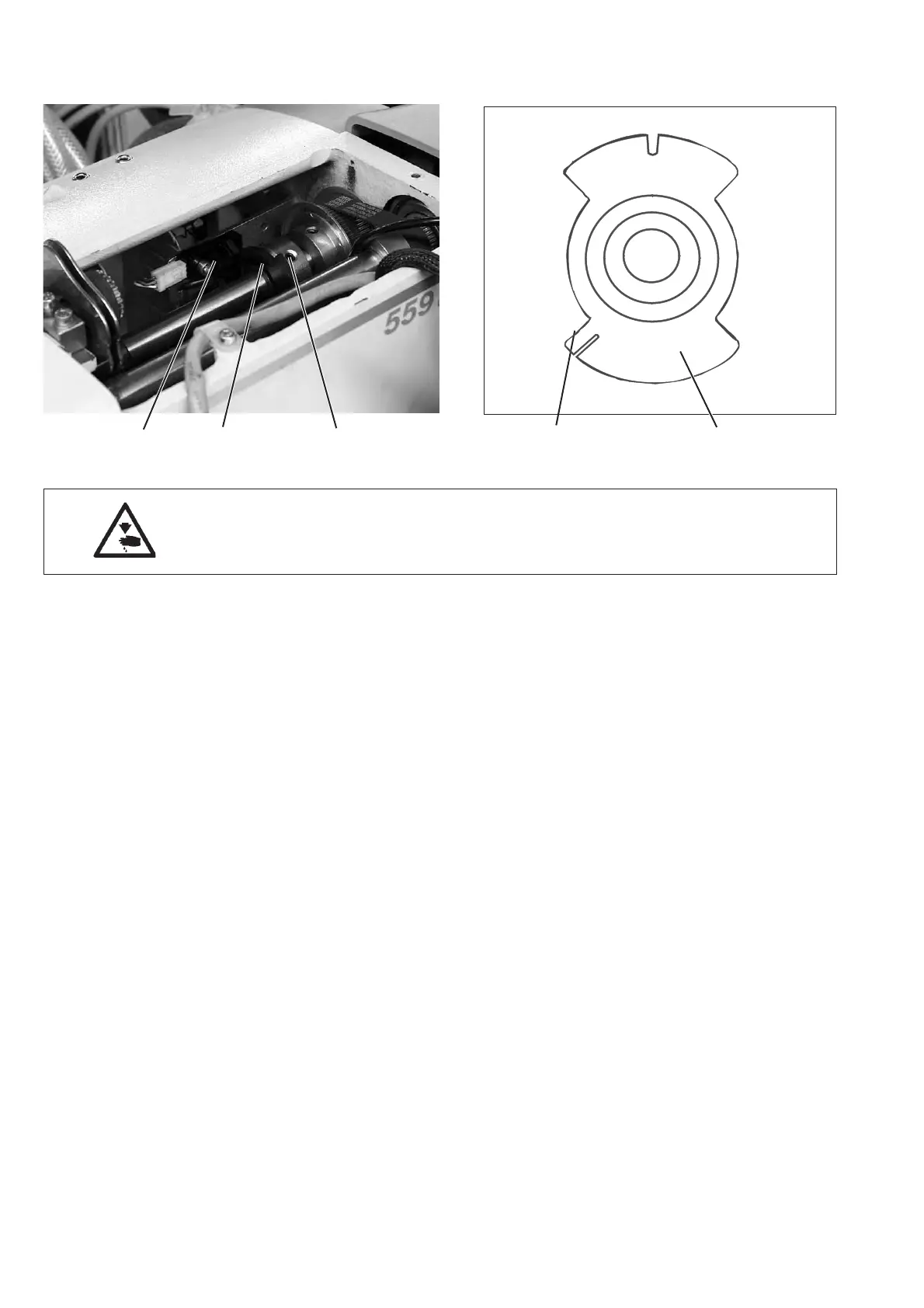

Schraube 1 am Schaltsegment 2 lösen.
–
Segment so verdrehen, dass die Lichtschranke 3 an der Flanke 4
schaltet.
Die Schaltsignale werden auf dem Bedienfeld angezeigt (Eingang
r0)
–
Schraube 1 am Schaltsegment 2 festziehen
Hinw eis
Das Schaltsegment muss sich in der Mitte der Lichtschranke
befinden.
–
Maschine einschalten und Positionierung überprüfen.
8
32 1
42
