2.4 Überstichexzenter
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Überstichexenter nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle

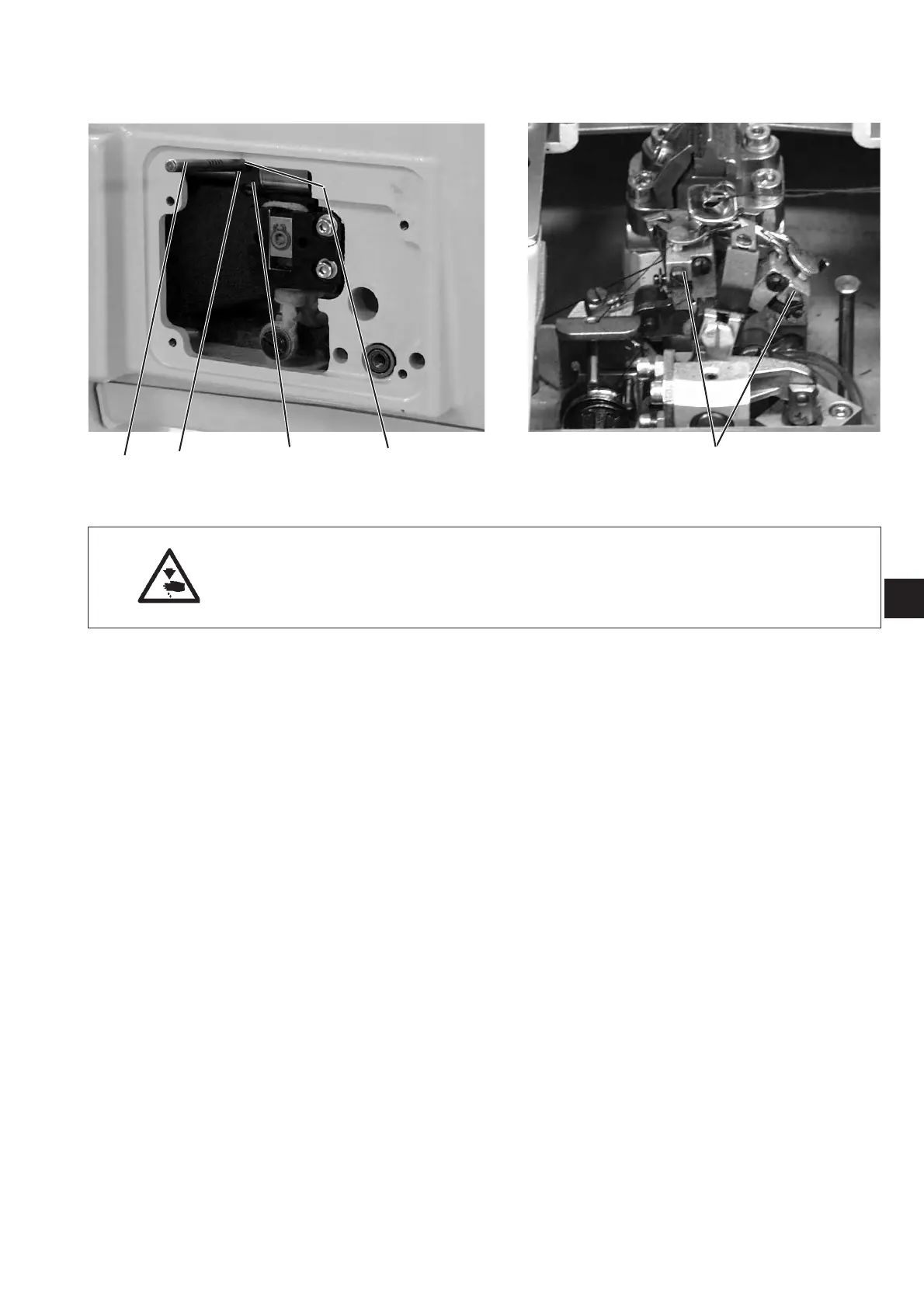

Wenn der Greiferträger 5 in der rechten Endstellung steht (rechter
Einstich), soll der in den Exzenter 2 gesteckte Absteckstift 4 in der
Auskerbung 1 am Arm anliegen.
–
Armwelle so drehen, dass der Greiferträger auf der rechten Seite
steht (rechter Einstich).
–
Absteckstift 4 in die Bohrung 3 des Exzenters 2 stecken.
–
Prüfen, ob der Absteckstift 4 in der Auskerbung 1 des Armes
anliegt.
Korrektur
–
Schrauben am Exzenter 2 lösen.
–
Exzenter mit Absteckstift ganz nach oben gegen den Arm stellen.
–
Schrauben am Exzenter 2 festziehen.
3
7
43 2 1
5
