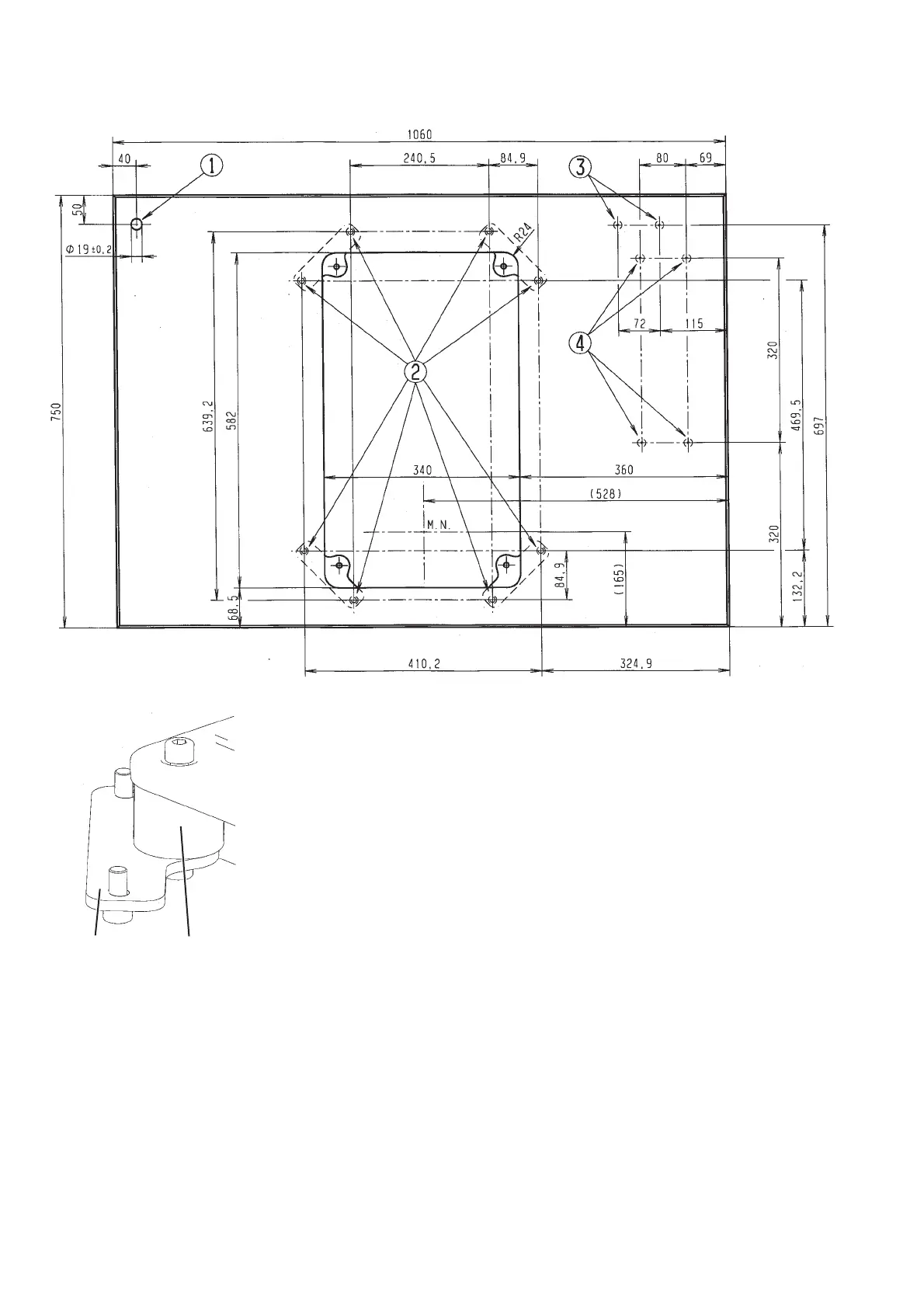

3. Tischplatte mit Bemaßung
Sollten Sie selbst die Tischplatte erstellen, nehmen Sie die oben
stehende Skizze als Beispiel für die Bemaßungen. Die Tischplatten-
dicke sollte ca. 40 mm betragen.
Bohrung für den Garnständer
Positionen zum Anschrauben der Laschen. Für eine sichere
Befestigung der Maschine dürfen die Schrauben für die Laschen nur
in Einschraubmuttern M8 x 25 D IN 7965 (die Einschraubmuttern
befinden sich nicht im Beipack) eingeschraubt werden.
Positionen zum Anschrauben des Schutzbügels für die Steuerung
Positionen zum Anschrauben der Steuerung
Die Schwingmetall-Puffer 5 müssen zwischen den Laschen 7 und dem
Maschinensockel geschraubt werden, da sonst Vibrationen von dem
Automaten auf das Gestell übertragen werden.
(Alle benötigten Teile befinden sich im Beipack)
4
75
