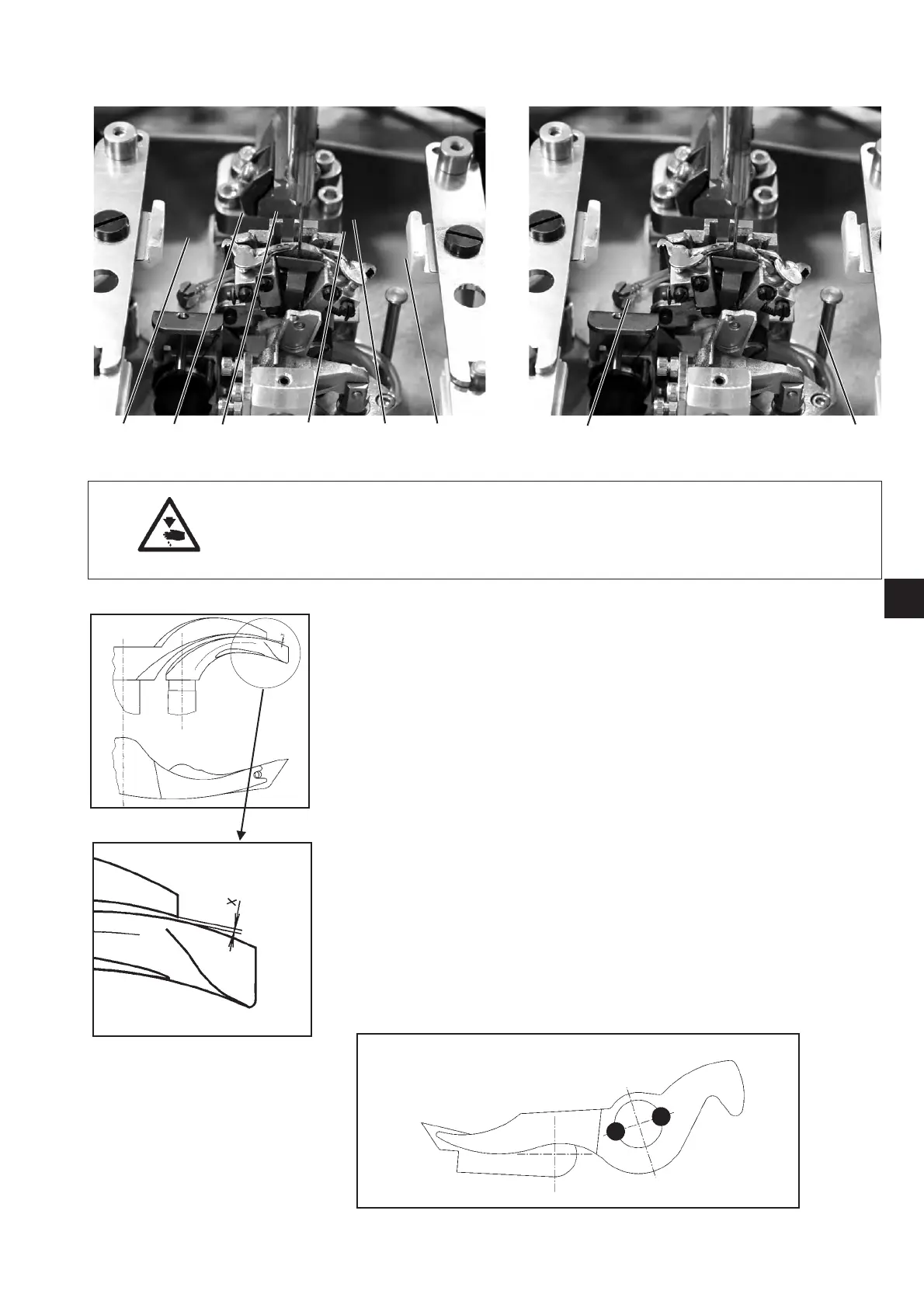

16. Spreizer
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Spreizer nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Zwischen dem Gabelspreizer 5 und dem linken Greifer 4 muss ein
Abstand bestehen, der der Dicke des verwendeten Unterfadens
entspricht (siehe nebenstehende Abbildung X).
Der rechte Spreizer 2 soll sich möglichst dicht, aber berührungsfrei auf
der Oberseite des rechten Greifers 3 bewegen.
Die unter Federdruck stehenden Spreizer werden durch die
Anschläge 1 und 6 in ihrer Endstellung gehalten.
Die Gabel des linken Spreizers 5 soll genau über dem Fadenloch des
linken Greifers 4 (siehe nebenstehende Abbildung) und die Spitze des
rechten Spreizers 2 mittig über der Spitze des rechten Greifers 3
stehen (siehe untere Abbildung).
Korrektur
–
Zum Einstellen des Abstandes vom Spreizer zum Greifer, die
Spreizer geringfügig richten.
–
Zum Einstellen der Endlagen der Spreizer die Schrauben 7 bzw. 8
am einzustellenden Greifer lösen.
–
Spreizeranschlag 1 bzw. 6 leicht verdrehen.
–
Schraube 7 bzw. 8 festziehen.
3
41
654 3 21 87
