9. Aufstellen des Knopflochautomaten

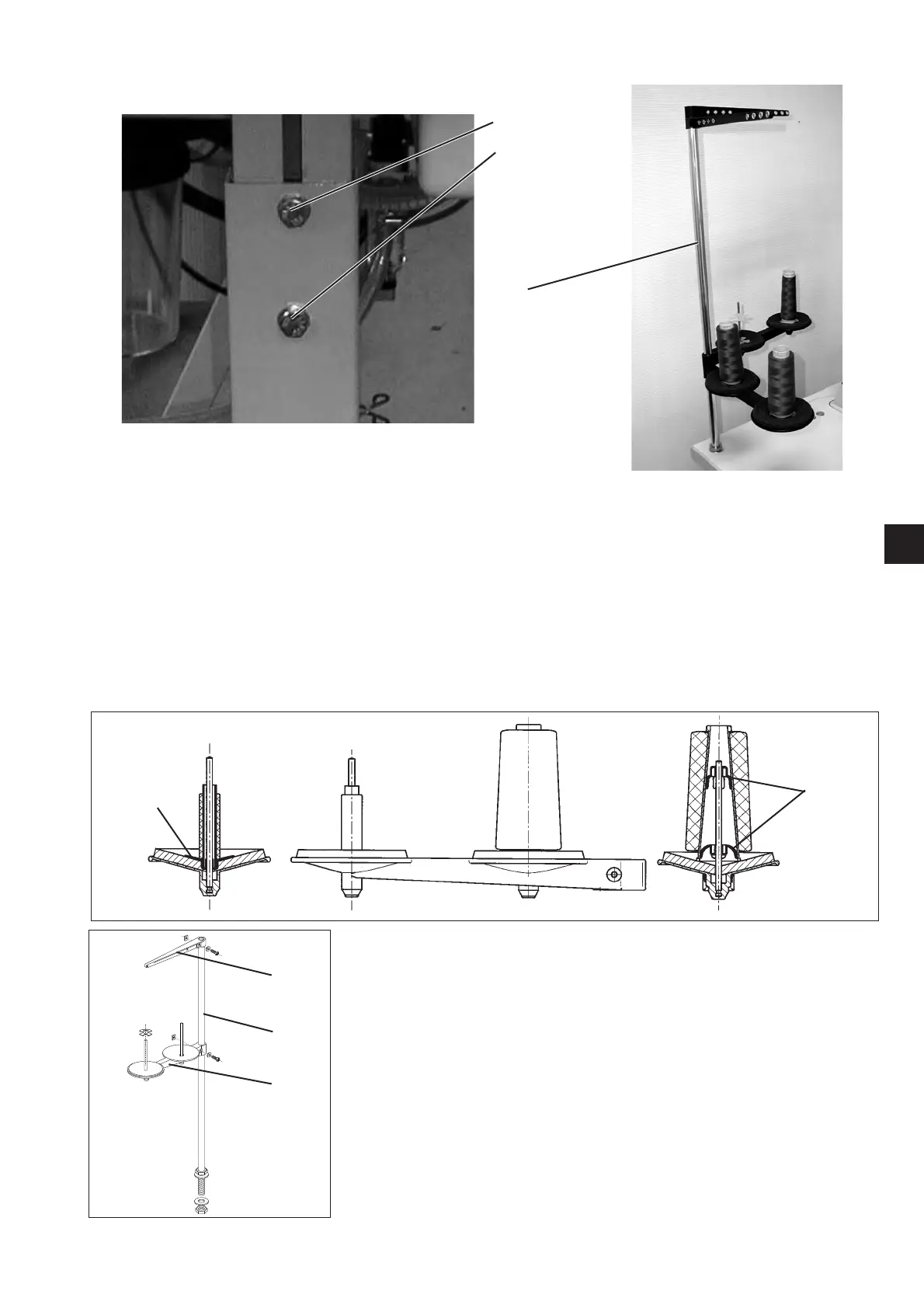

9.1 Arbeitshöhe einstellen
Die Arbeitshöhe ist zwischen 73 cm und 90 cm (gemessen bis
Oberkante Tischplatte) stufenlos einstellbar.
–
Feststellschrauben 1 und 2 an beiden Seiten des Gestells lösen.
–
Arbeitstisch des Knopflochautomaten auf die gewünschte
Arbeitshöhe einstellen.
–
Feststellschrauben 1 und 2 festziehen.
9.2 Garnständer befestigen
–
Garnständer 3 in die Bohrung der Tischplatte einsetzen und mit
Muttern und Unterlegscheiben befestigen.
–
Garnrollenhalter 5 und Abwicklerarm 3, wie aus der Abbildung
ersichtlich, montieren und ausrichten.
Wichtig: Garnrollenhalter und Abwickelarm müssen senkrecht
übereinander stehen.
–
Je nach Garnrollentyp muß das Zentrierstück 6 wie in der obigen
Abbildung eingestellt werden. Falsche Einstellungen können zu
Nähstörungen führen.
2
9
1
2
3
6
6
4
3
5
