12. Schleifenhub einstellen
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Schleifenhub nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
Unter dem Schleifenhub versteht man den Weg, den die Nadelstange
aus ihrer tiefsten Stellung bis zu dem Punkt zurücklegt, an dem die
linke bzw. rechte Greiferspitze auf Nadelmitte steht.
Der Schleifenhub beträgt 2,7 mm.
–
Handrad in Drehrichtung drehen, bis die Nadel im unteren Totpunkt
steht.
–

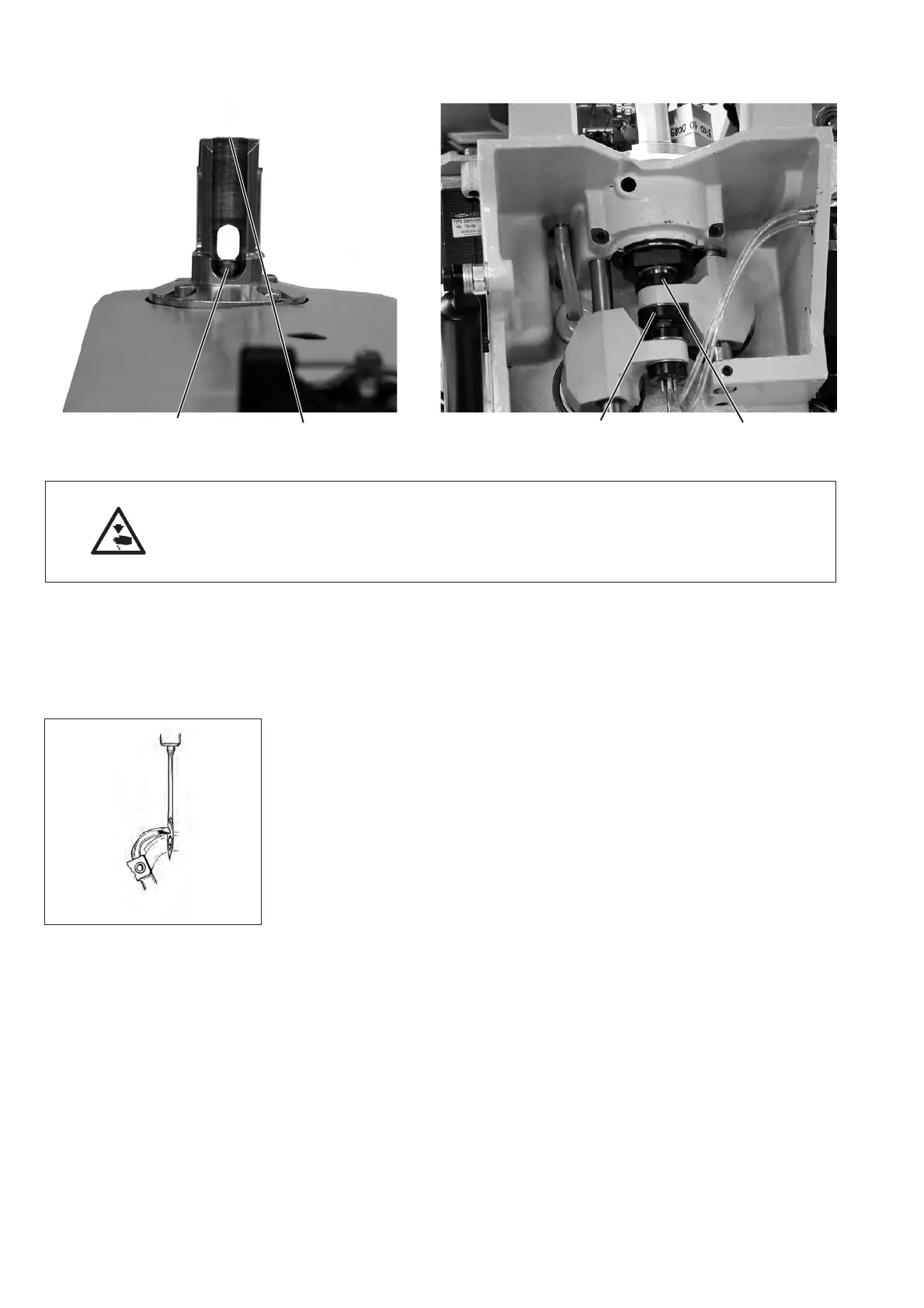

Mit einem Messschieber den Abstand von der Kante 1 bis zur
Oberkante Nadelstange 2 messen.
–
Maß auf dem Messschieber um 2,7 mm verkleinern.
–
Messschieber mit dem verkleinerten Maß auf die Kante 1 setzen.
–
Handrad langsam weiter in Drehrichtung drehen, bis die
Nadelstange an den Meßschieber stößt.
Die Nadelstange befindet sich in Schleifenhubstellung.
–
Prüfen, ob die Greiferspitze auf Mitte Nadel steht (siehe Abbildung
links).
–
Den gleichen Vorgang auch für den zweiten Greifer wiederholen.
