Korrektur

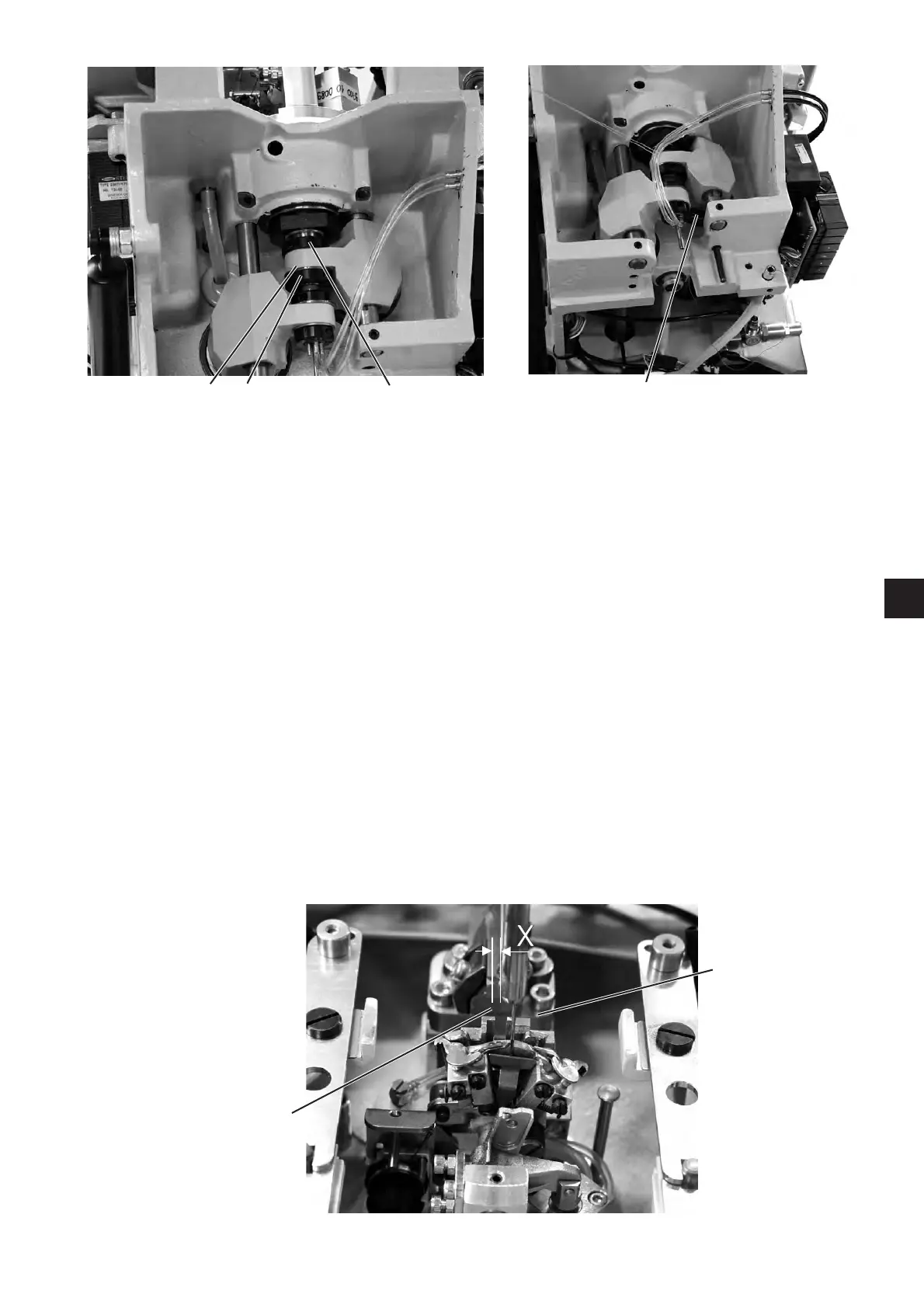

Klemmringe 3 und 4 so verschieben, dass beide Greiferspitzen den
gleichen Abstand zur Nadel haben.
Den linken Greifer 8 und den rechten Greifer 7 so einstellen, dass
beide Greiferspitzen in Schleifenhubstellung in der gleichen
Position (X) zur Nadel stehen. D.h. beide Greiferspitzen müssen
entweder gleich weit vor bzw. gleich weit hinter der Nadel stehen.
–
Schrauben an den Klemmringen 3 und 4 lösen.
Durch Verschieben der Klemmringe Greiferposition wie
beschrieben einstellen.
–
Schrauben 3 und 4 festziehen.
Der Greiferbock muss sich nach dem Festziehen der Schrauben
noch leicht drehen lassen.
–
Wenn die Greiferspitzen nicht auf Nadelmitte stehen, Schrauben
am Exzenter 5 lösen.
–
Exzenter 5 verdrehen, bis die Greiferspitzen auf Nadelmitte
stehen.
–
Schrauben am Exzenter 5 festziehen.
Hinw eis
Die Scheibe 6 muss nach dem Festziehen noch leichtgängig sein.
3
37
5
64 3
7
8
