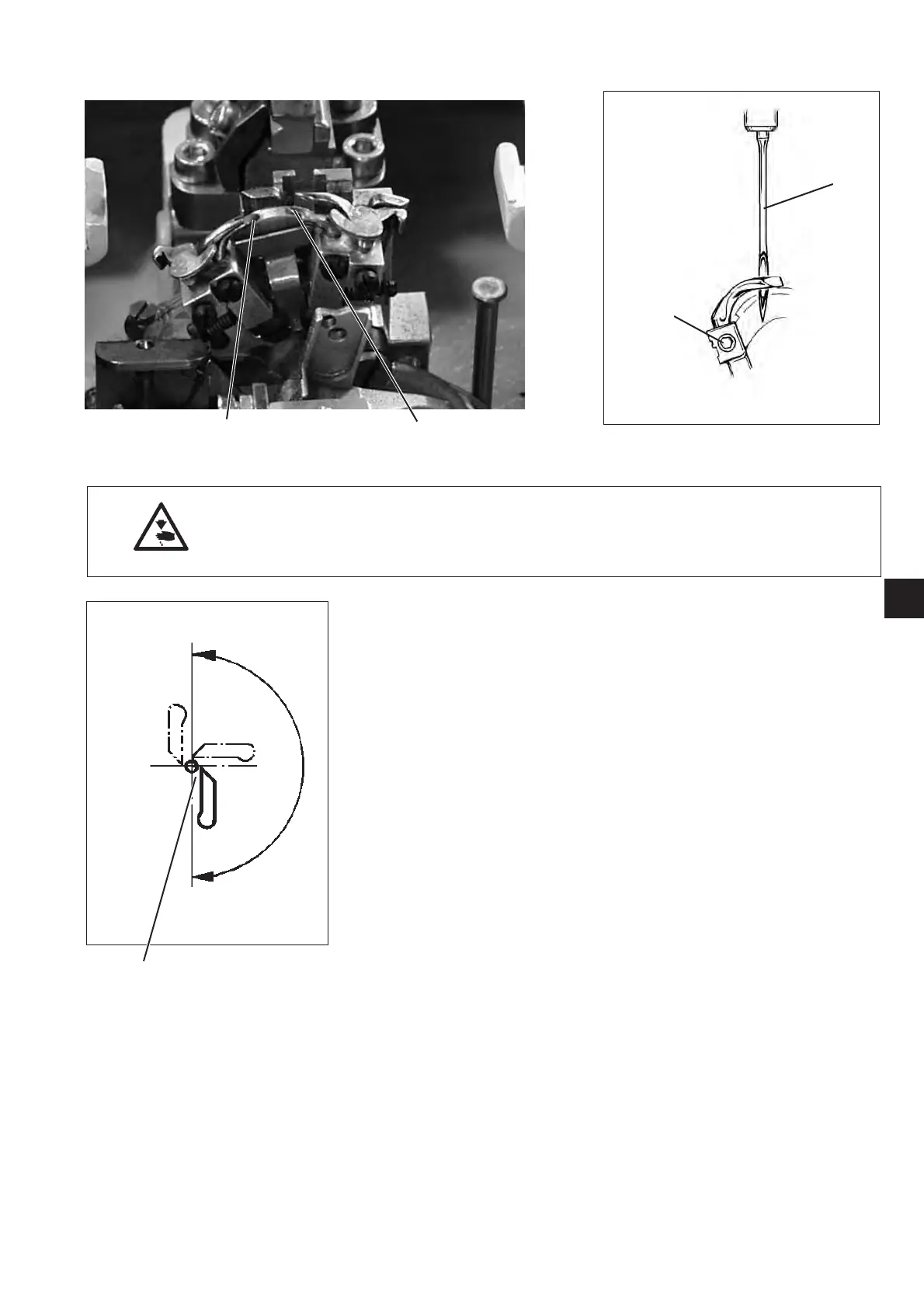

14. Greiferabstand zur Nadel
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Nadelschutz nur bei ausgeschalteter Maschine einstellen.
Regel und Kontrolle
DieGreiferspitzen1und4sollenineinemAbstandvonmax.0,1mm
zur Nadel 3 stehen. Der Greiferabstand zur Nadel soll während der
gesamten Drehbewegung des Greiferbockes gleich groß sein.
–
Handrad drehen, bis die linke Greiferspitze auf Nadelmitte steht.
Abstand zwischen Nadel und Greiferspitze in folgenden Stellungen
prüfen.
1. Greiferbockgrundstellung
2. Greiferbock von Hand um 90° gedreht
3. Greiferbock von Hand um 180° gedreht
Falls der Abstand der Greiferspitze zur Nadel in den 3 Positionen
unterschiedlich ist, müssen zunächst Nadelstangen- und
Greiferbock-Drehmitte zueinander ausgerichtet werden.
Korrektur
–
Schraube 2 am entsprechenden Greifer lösen.
–
Abstand des Greifers zur Nadel entsprechend einstellen.
–
Schrauben 2 festziehen.
3
39
2
3
0,1 mm
41
