17. Spreizerplatte
Vorsicht Verletzungsgefahr !
Hauptschalter ausschalten.
Einstellung der Spreizerplatte nur bei ausgeschalteter Maschine
einstellen.
Regel und Kontrolle

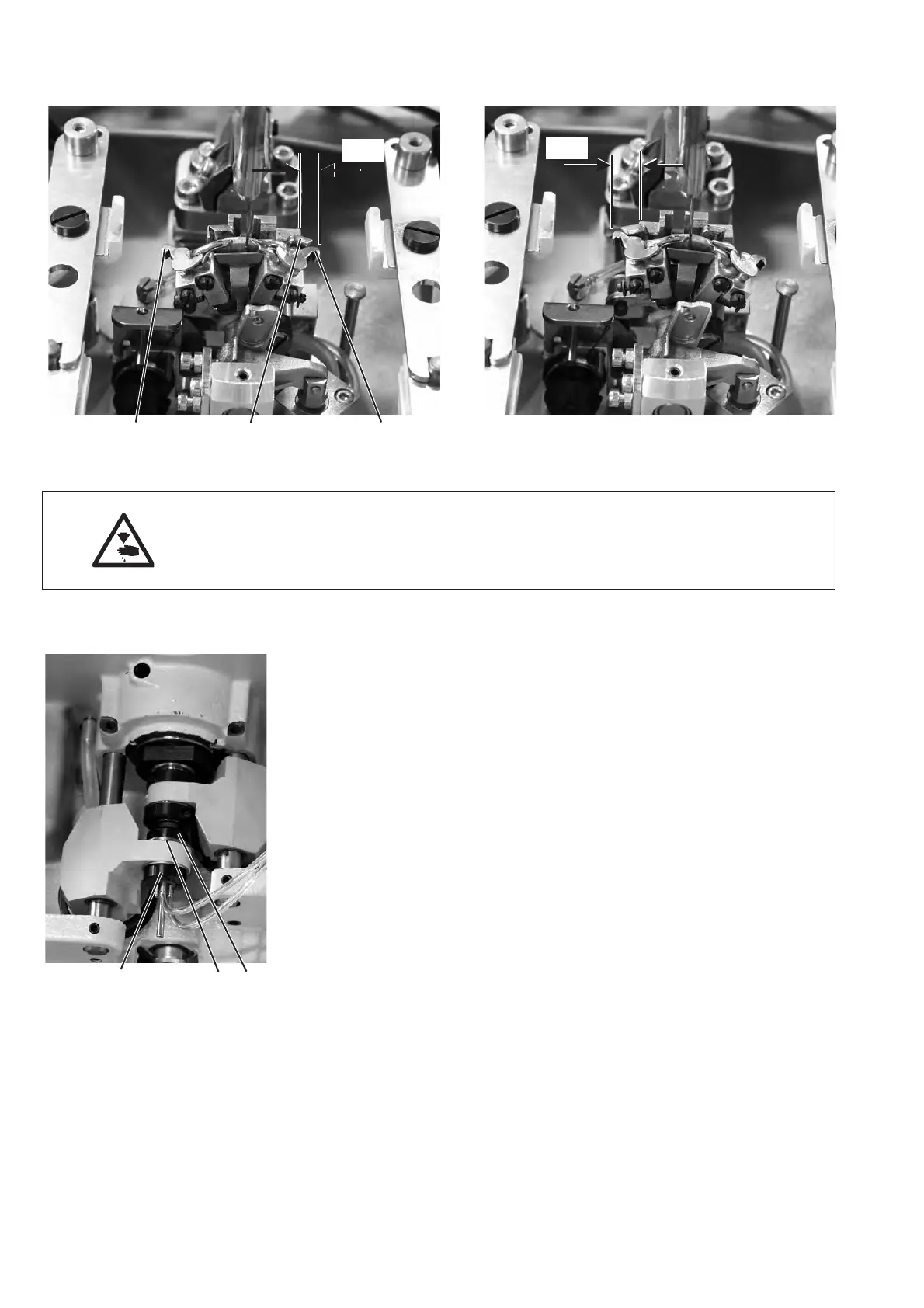

Das Öffnen und Schließen der Spreizer geschieht durch die
wechselweise Bewegung der Spreizerplatte 2.
Wenn die Nadelstange im unteren Totpunkt für den rechten Einstich
ist, muss der Abstand zwischen Spreizerplatte 2 zu Spreizerschenkel 1
genau so groß sein, wie der Abstand von Spreizerplatte 2 zu
Spreizerschenkel 3 (Maß X1 gleich Maß X2), wenn die Nadel im
unteren Totpunkt für den linken Einstich ist.
Korrektur
–
Schrauben an den Klemmringen 4 und 6 lösen.
–
Klemmringe so verschieben, dass der Abstand der Spreizerplatte
zu den Spreizerschenkel gleich ist.
–
Schrauben an den Klemmringen 4 und 6 festziehen.
Hinw eis
Scheibe 5 muss nach dem estziehen noch leichtgängig sein.
42
654
3 21
X1
X2
