DURKOPP ADLER 559 - Verrastung der Klammerplatten

8.6 Verrastung der Klammerplatten
Vorsicht Verletzungsgefahr!
Einstellungen bei laufender Maschine nur unter größter Vorsicht
vornehmen.
Regel und Kontrolle

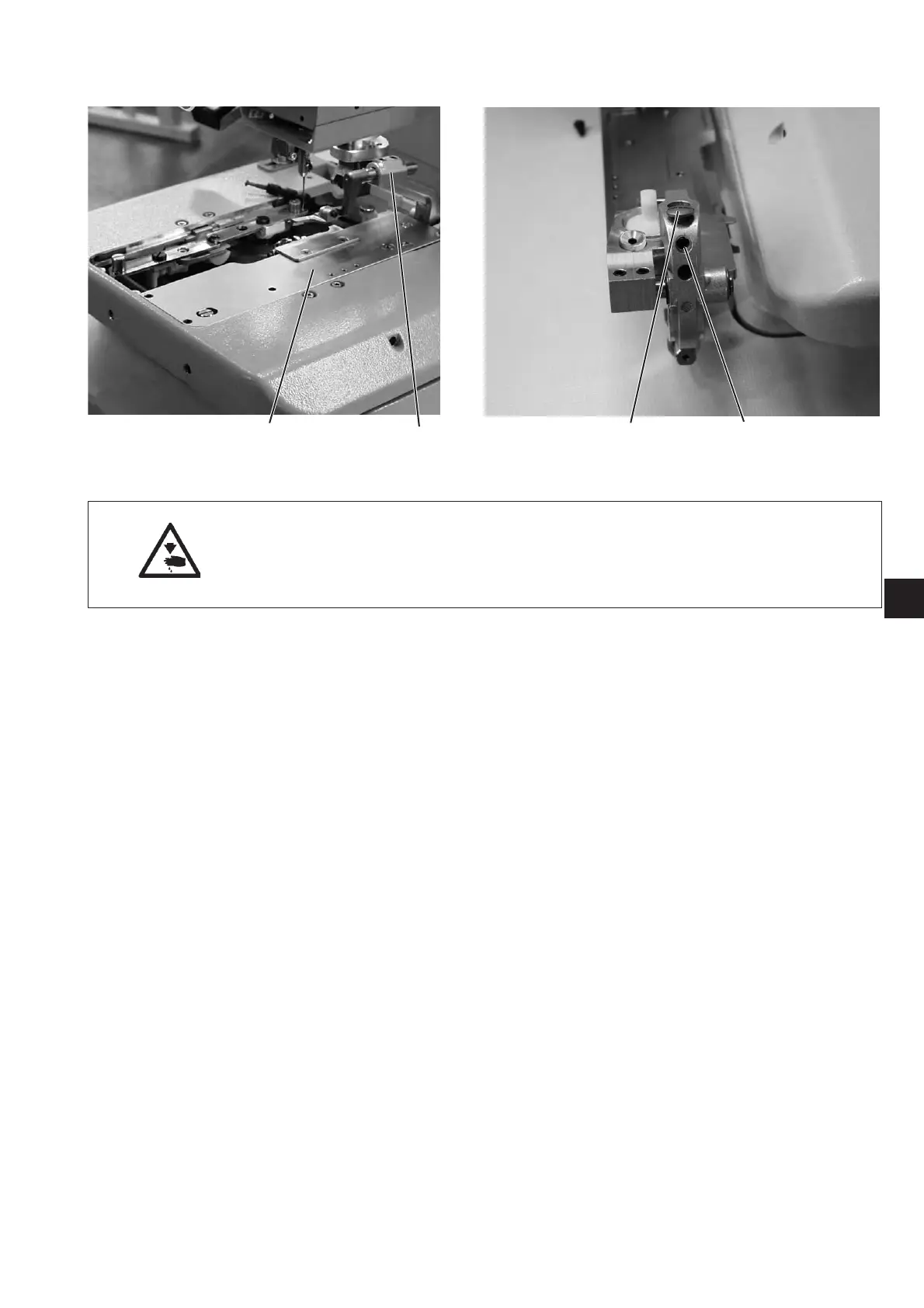

Die eingelegten Klammerplatten 2 müssen in der Höhe minimal Luft
haben, wenn:
·
kein Material eingelegt ist
·
wenn ca 8 mm dickes Material eingelegt und die Klammern
geschlossen sind.
–
Klammerplatten einlegen.
–
Maschine einschalten.
–
Stoffklammern schließen.
–
An Stoffklemmenaufnahme 1 prüfen, ob die Klammerplatte minimal
angehoben werden kann.
–
8 mm s tarkes Material einlegen.
–
An Stoffklemmenaufnahme 1 prüfen, ob die Klammerplatte minimal
angehoben werden kann.
Korrektur
–
Maschine ausschalten.
–
Klammerplatten herausnehmen.
–
Gewindestift 3 lösen.
–
Anschlag 4 einstellen.
–
Schrauben 3 festziehen
3
23
21
43
