DURKOPP ADLER 559 - Nadelstange Parallel zum Greiferbock Ausrichten

5. Nadelstange parallel zum Greiferbock ausrichten
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Nadelstange nur bei ausgeschaltetem Hauptschalter einstellen.
Regel und Kontrolle

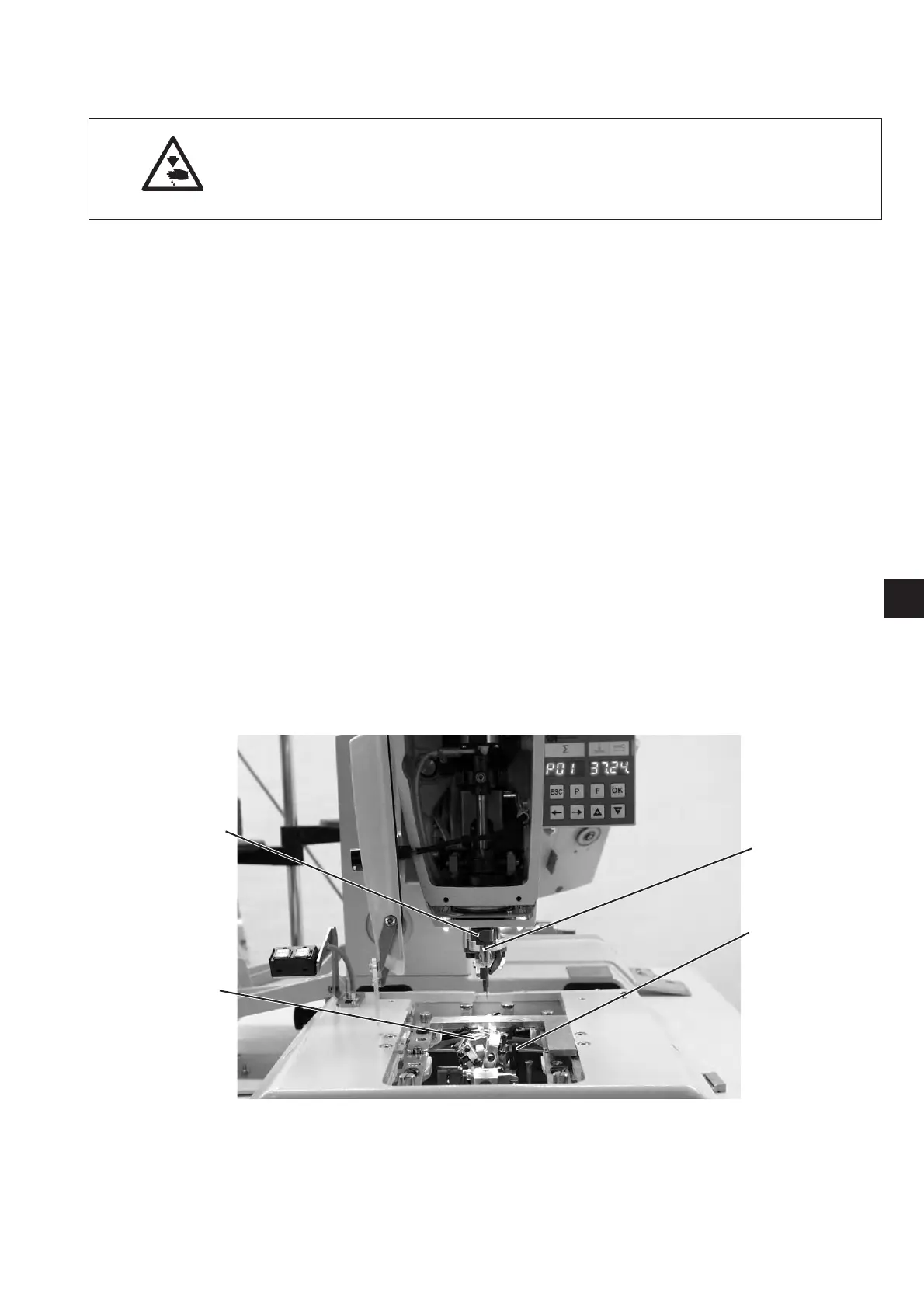

Die Nadelstange 1 und der Greiferbock 3 müssen parallel zueinander
stehen.
–
Schneideblock entfernen.
–
Fingerschutz und Kopfdeckel abschrauben.
Hinw eis !
Kabel nicht vom Kopfdeckel trennen.
–
Maschine einschalten
Die Maschine r eferenziert.
–
Maschine ausschalten.
–
Greiferbock mit Absteckstift 2 abgestecken.
–
Einen Winkel 5 an die rechte Seite 6 des Greiferbockes anlegen.
–
Prüfen, ob die Schraube 7 an der Nadelstangenführung 8 am
Winkel anliegt.
Korrektur
–
Schrauben 9 am Zahnriemenrad 10 lösen.
–
Nadelstangenführung 4 entsprechend verdrehen.
–
Schrauben 9 am Zahnriemenrad 10 festziehen.
–
Maschine einschalten.
–
Nadelstangenstellung kontrollieren.
3
11
1
2
4
3
