21. Fadenanzugsfeder
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Fadenanzugsfeder nur bei ausgeschalteter Maschine einstellen.

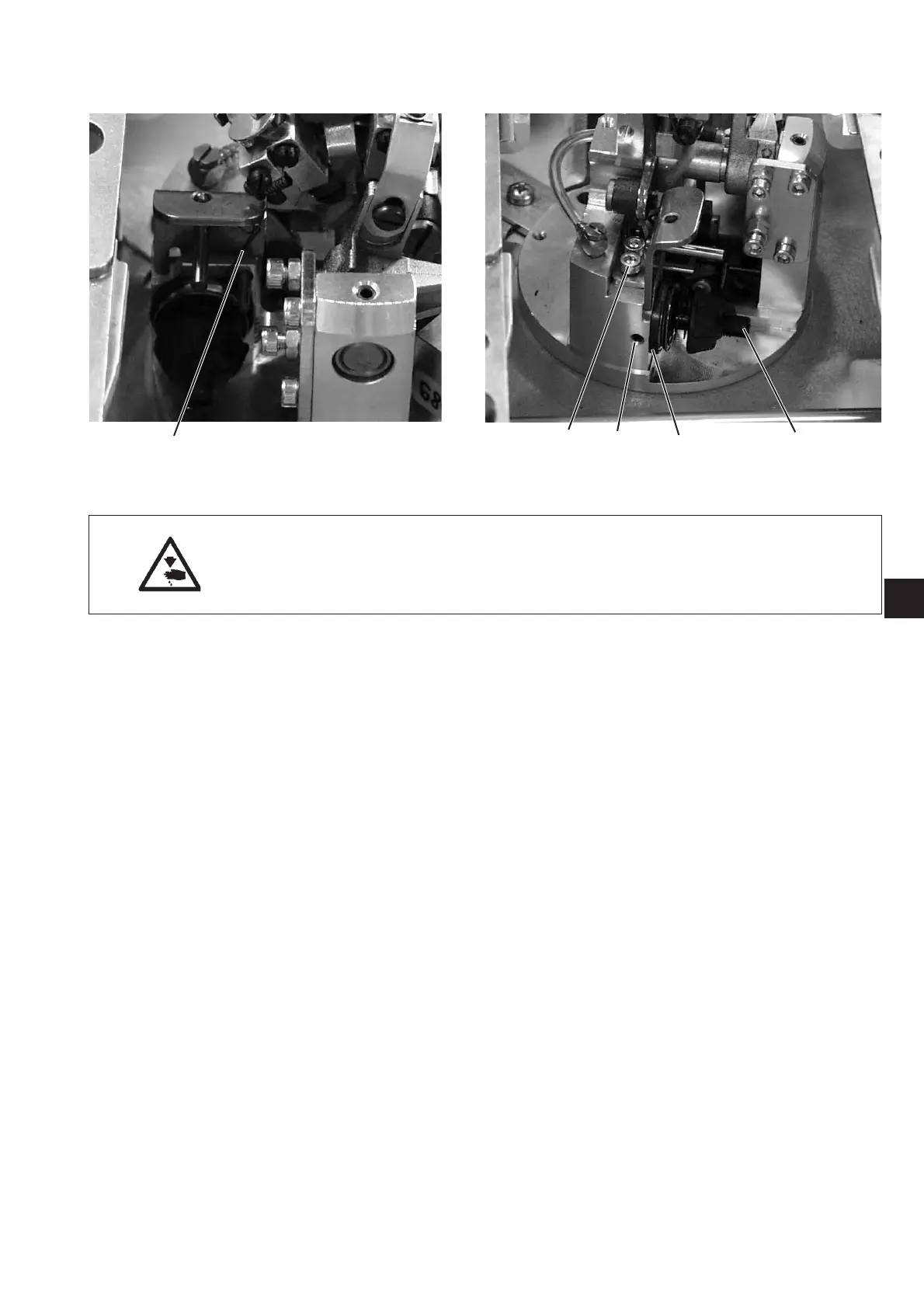

Regel und Kontrolle
Die Fadenanzugsfeder 1 muss den Greiferfaden so lange gespannt
halten, bis die Nadel mit dem Nadelfaden sauber in das vom Spreizer
gebildete Dreieck eingetaucht ist.
–
Material einlegen und klemmen.
–
Maschine von Hand drehen und dabei beobachten, ob die
Fadenanzugsfeder den Greiferfaden stark und lange genug stramm
zieht.
Korrektur Federw eg
–
Schraube 4 lösen.
–
Anschlagscheibe 3 einstellen.
Scheibe nach rechts = Federweg wird länger
Scheibe nach links = Federweg wird kürzer
–
Schraube 4 festziehen.
Korrektur Federspannung
–
Schraube 5 lösen.
–
Spannungsbolzen 2 einstellen.
Bolzen nach rechts = Spannung wird höher
Bolzen nach links = Spannung wird geringer
–
Schraube 5 festziehen.
3
47
1 54 3 2
