4. Transportöse
Die Transportöse erleichtert es ihnen, den Automaten in das Gestell zu
heben. Sie k önnen somit den Automaten z.B. mit einem Deckenkran
anheben oder auch eine stabile Stange durch die Transportöse führen
und den Automaten dann mit 2 Personen anheben. Die Transportöse
finden Sie im Beipack.
–

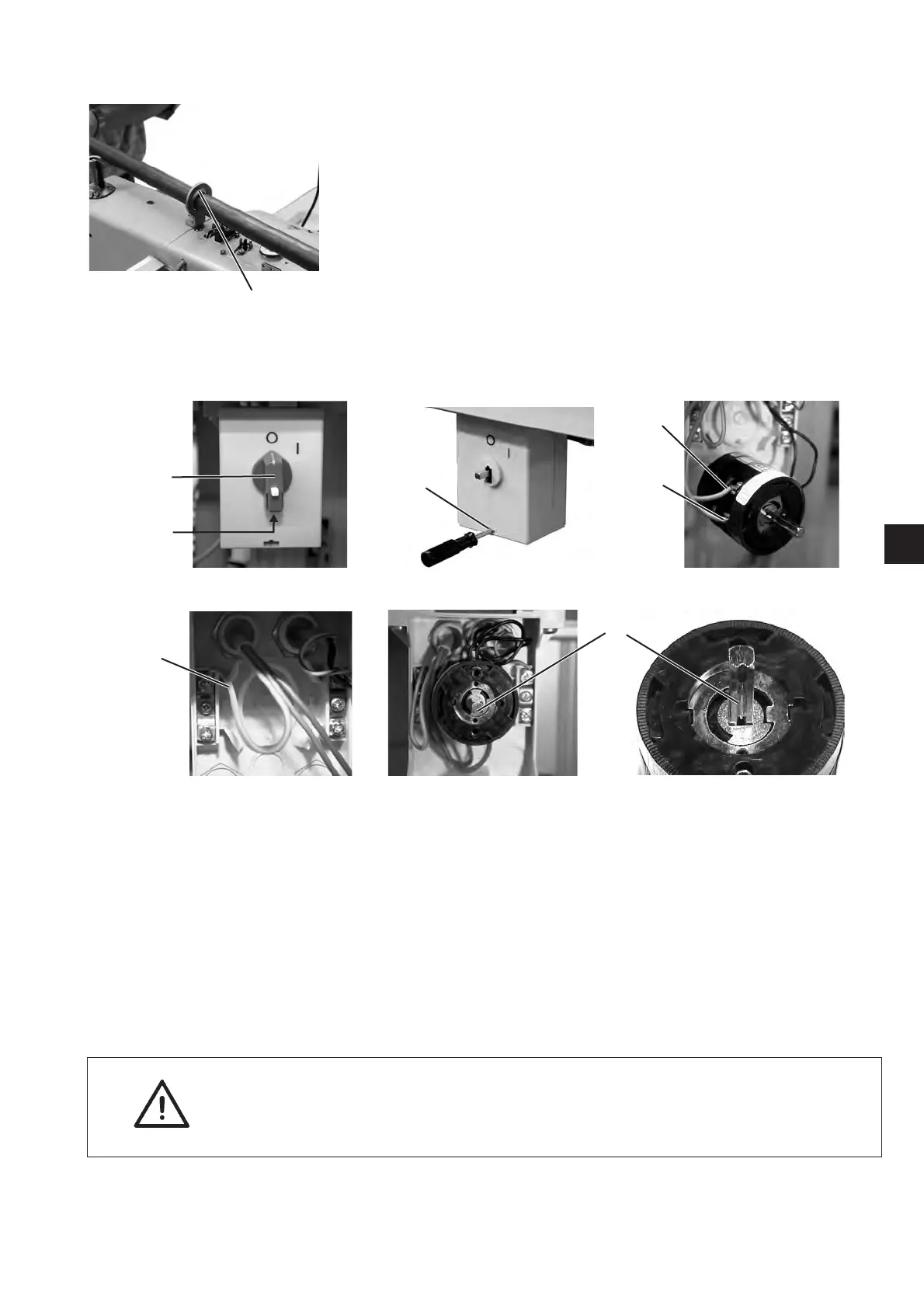

Schrauben Sie die Transportöse 8 an den Automaten.
–
Heben Sie den Automaten in das Gestell.
–
Schrauben Sie die Transportöse 8 wieder ab, wenn der Automat
montiert ist.
5. Montage Hauptschalter
–
Schraube 4 lösen und Schaltknebel 5 abziehen.
–
Deckel vom Hauptschalter abnehmen.
Dazu mit einem Schraubendreher den Riegel in der Bohrung 6
entriegeln.
–
Leitung vom Steuerkasten in den Hauptschalter einführen.
–
Leitungsadern des Steuerkasten an den Schrauben L1 (1à braun)
und L2 (2 à blau) anschließen.
Schutzleiter (3 à gelb-grün) des Steuerkastens in Hauptschalter
anschließen.
–
Darauf achten dass die Kerbe 7 nach unten zeigt.
–
Deckel auf den Netzschalter wieder aufsetzen. Schaltknebel 5
aufsetzen und Schraube 4 festschrauben.
Hinw eis
Wenn Sie selbst die Tischplatte erstellen, bringen Sie den
Hauptschalter an einer leicht zugänglichen Stelle an, da der
Hauptschalter gleichzeitig der Notausschalter ist.
