8.3 Spreizung einstellen
Vorsicht Verletzungsgefahr!
Einstellungen bei laufender Maschine nur unter größter Vorsicht
vornehmen.
Regel und Kontrolle

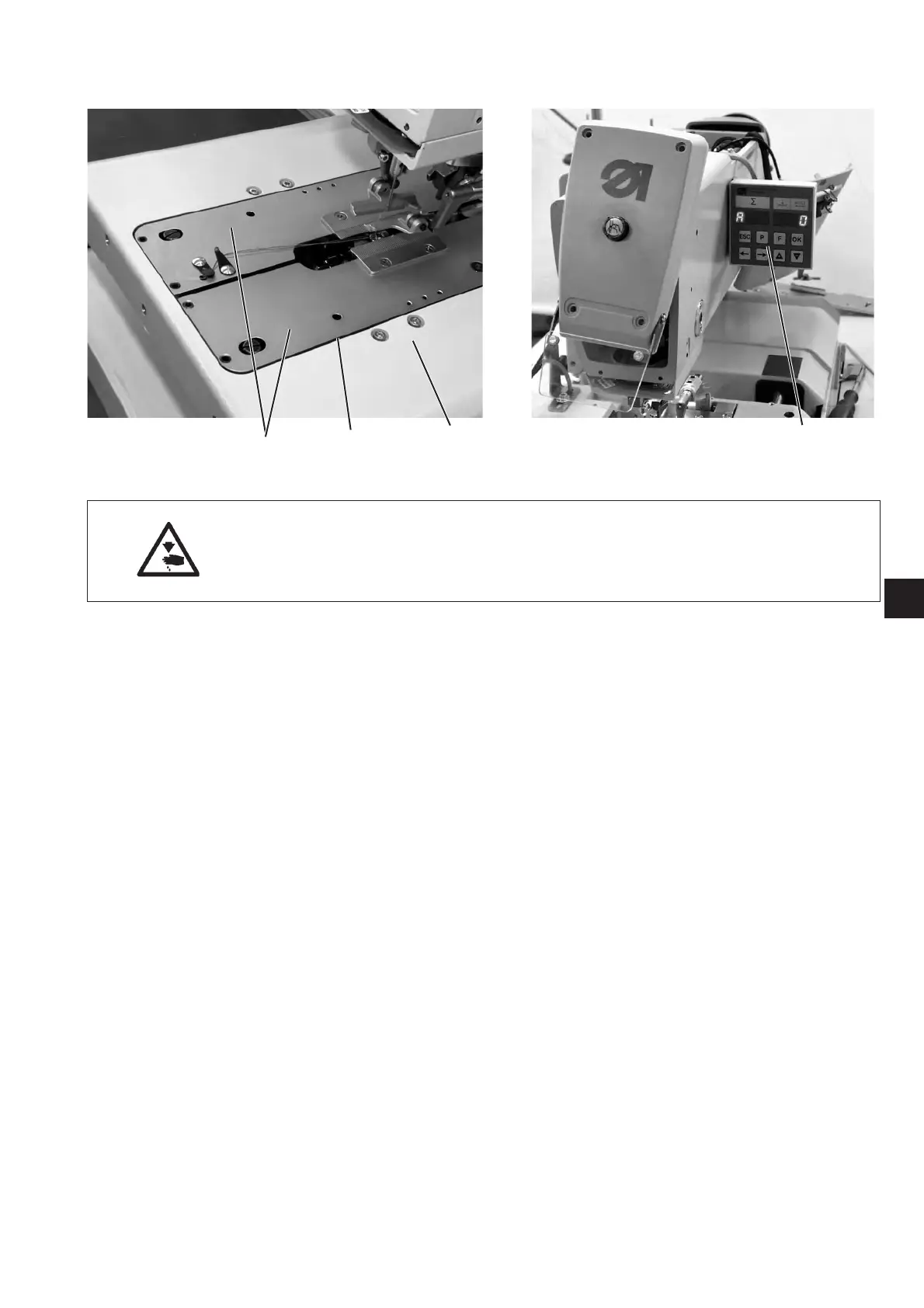

Der Abstand X zwischen den Klammerplatten 2 und der
Stofftragplatte 1 soll im nicht gespreizten Zustand 1,3 mm und im
gespreiztem Zustand 0,3 mm betragen.
–
Klammerplatten 2 einsetzen und die Maschine einschalten.
–
Am Bedienfeld Taste “P” und Taste “F” gleichzeitig drücken.
–
Code “2548” eingeben.
–
Taste ”OK” drücken.
Die Steuerung schaltet in die Technikerebene.
–
Mit der Taste “+” das Menü “601” anwählen.
–
Mit Taste ”OK” das Menü einschalten.
–
Funktion “Y03” (Stoffklammer schließen) anwählen.
–
Taste ”OK” drücken.
Die Stoffklammern schließen.
–
Prüfen, ob Abstand X 1,3 mm beträgt.
–
Funktion “Y04” anwählen.
–
Taste ”OK” drücken.
Die Klammerplatten s preizen.
–
Prüfen, ob Abstand X 0,3 mm beträgt.
3
19
2X 1 4
