4. Greiferbock ausrichten
Vorsicht Verletzungsgefahr!
Hauptschalter ausschalten.
Greiferbock nur bei ausgeschalteter Maschine ausrichten.
Hinw eis
Beachten Sie die benötigte Programmeinstellung wie im Kapitel 1.1
beschrieben.
Regel und Kontrolle
Wenn nach dem Einschalten des Hauptschalters die Maschine

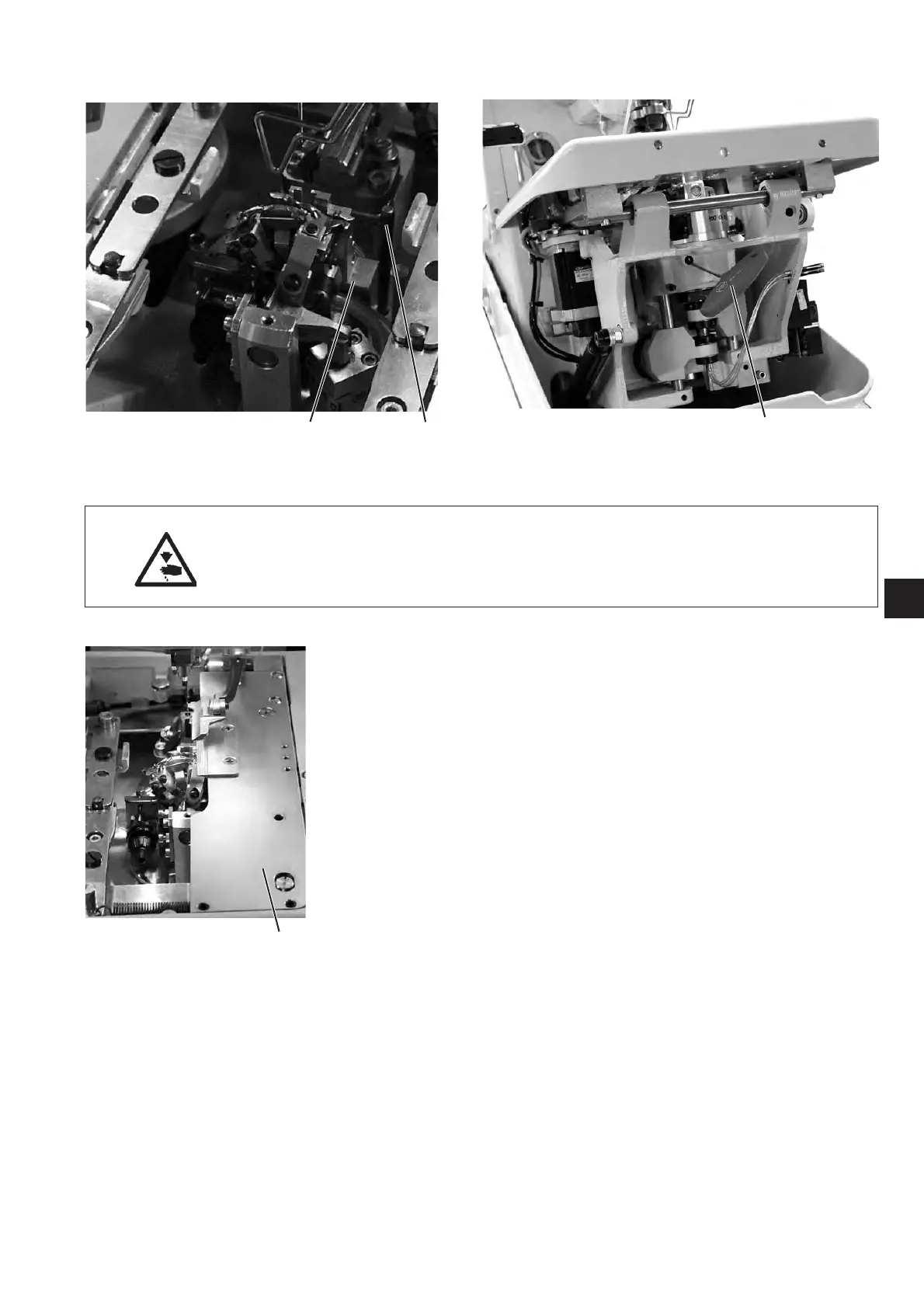

referenziert hat, muss der Greiferbock 2 mit dem Absteckstift 1
abgesteckt werden können.
–
Maschine einschalten
Die Maschine referenziert und die Stofftragplatte fährt in ihre
Ausgangsposition.
–
Maschine ausschalten.
–
Prüfen, ob der Greiferbock 2 mit Absteckstift 1 abgesteckt werden
kann.
Korrektur
–
Klammerplatten 4 abnehmen.
–
Maschine einschalten
Die Maschine r eferenziert und fährt in ihre Grundstellung.
–
Maschine ausschalten.
–
Klemmschraube am Zahnriemenrad mit Sechskantschlüssel 3
lösen.
–
Greiferbock so verdrehen, dass er mit Stift 1 abgesteckt werden
kann.
–
Klemmschraube mit Sechskantschlüssel 3 festziehen.
