9.5 Wartungseinheit anschließen
Das pneumatische System des Nähautomaten und der Zusatzausstattung
muß mit wasserfreier ungeölter Druckluft versorgt werden.
–

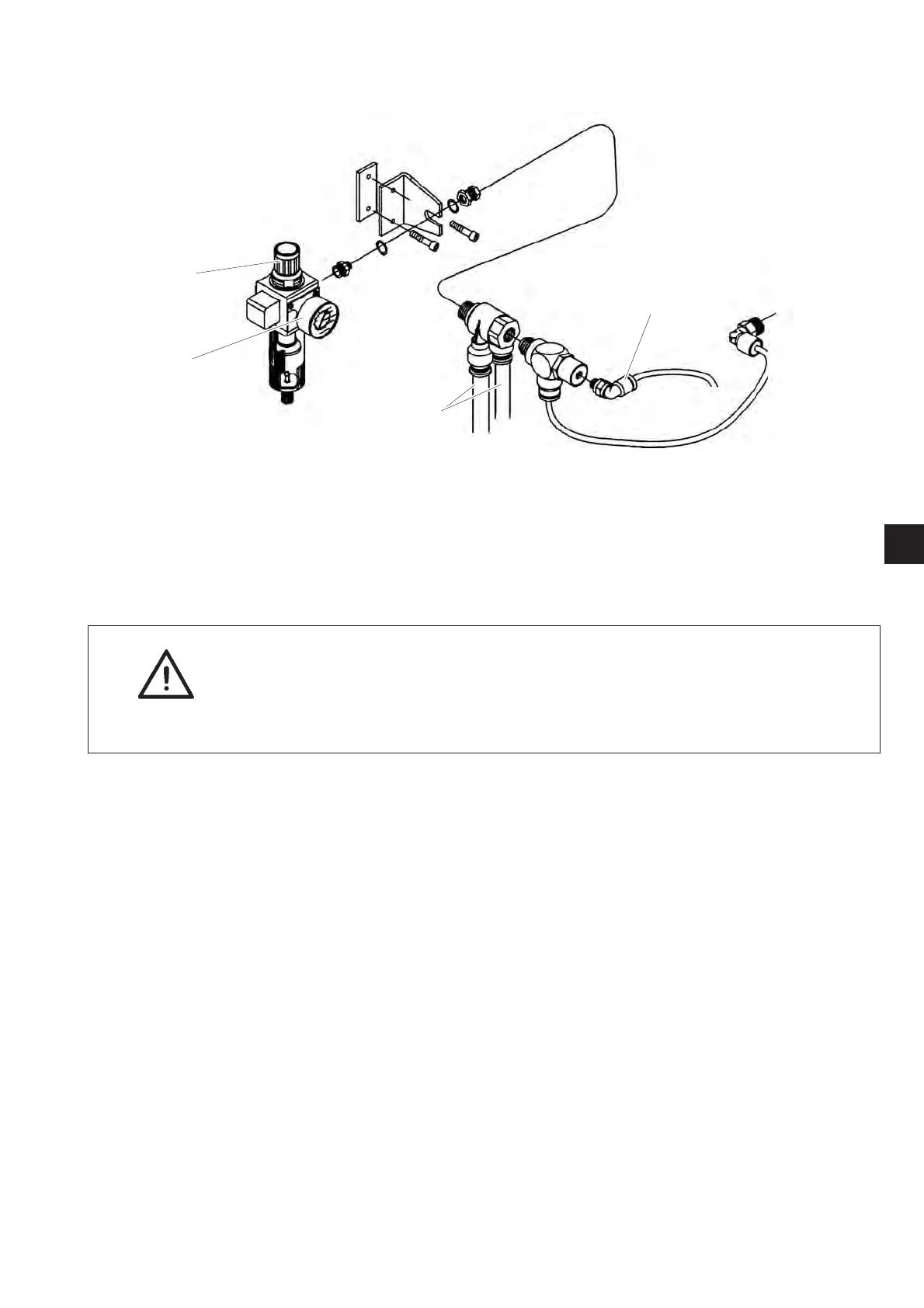

Schrauben Sie die Wartungseinheit an das Gestell.
–
Verbinden Sie die Wartungseinheit mit den beiden dickeren der
drei Druckluftschläuche 3, die aus dem Kabelschacht des
Automaten herausführen.
–
Verbinden Sie den dünnen Schlauch mit dem Anschluss 4.
–
Verbinden Sie die Wartungseinheit mit Ihrer Druckversorgung.
ACHTUNG !
Für eine einwandfreie Funktion der pneumatischen Steuervorgänge
muß das Druckluftnetz so ausgelegt sein, das ein Betriebsdruck von
6 ± 0,5 bar gewährleistet ist.
Aus dem Druckluftnetz darf keine geölte Druckluft zugeführt werden.
Pneumatik-Anschlußpaket
Unter Bestell-Nr. 0797 003031 ist ein Pneumatik-Anschlußpaket für
Gestelle mit Wartungseinheit und pneumatischen Zusatzeinrichtungen
erhältlich:
–
Anschlußschlauch, 5 m lang, Ø = 9 mm
–
Schlauchtüllen und Schlauchbinder
–
Kupplungsdose und Kupplungsdeckel R ¼"
9.6 Betriebsdruck einstellen
Der Betriebsdruck des Knopflochautomaten beträgt 6bar.
Er kann auf dem Manometer 2 abgelesen werden.
Zum Einstellen des Betriebsdrucks Drehgriff 1 anheben und
entsprechend verdrehen.
Drehen im Uhrzeigersinn = Luftdruck erhöhen
Drehen gegen den Uhrzeigersinn = Luftdruck reduzieren
2
11
1
2
3
4
