Korrektur
–
Maschine einschalten und dabei am Bedienfeld Taste “ P ” und
Taste “ß” gleichzeitig drücken.
–
Code “2548” eingeben.
–
Taste ”OK” drücken.
Die Steuerung schaltet in die Technikerebene.
–
Mit der Taste “+” das Menü “603” anwählen.
In disem Modus sind die Schrittmotoren stromlos.
–
Mit Taste ”OK” das Menü einschalten.
Vorsicht Verletzungsgefahr!
Einstellungen bei laufender Maschine nur unter größter Vorsicht
vornehmen.
–
Stofftragplatte von H and so verschieben, dass die Maße X1 und X2
gleich groß sind.
–
Schraube 7 lösen.
–
Schaltblech 6 auf den Schaltpunkt drehen.
Beim Verdrehen des Schaltblechs 6 werden die Schaltsignale auf
dem Bedienfeld angezeigt. (Eingang r1)
–
Schraube 7 festziehen.
–
Maschine aus- und wieder einschalten.
–
Maschine refenzieren lassen und Position der Stofftragplatte
überprüfen.

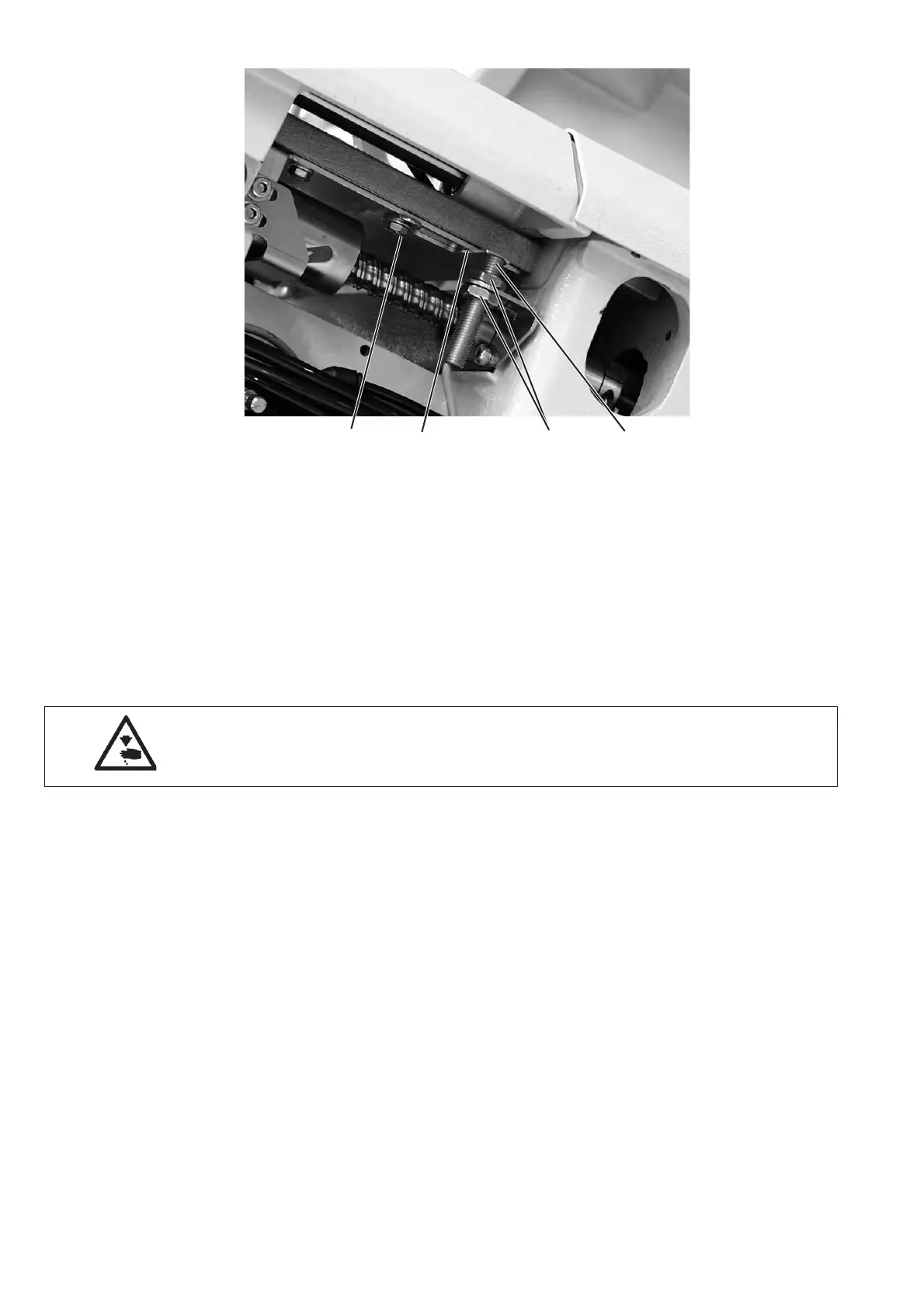

Korrektur Abstand Referenzschalter z um Schaltblech
–
Muttern 8 lösen.
–
Referenzschalter 5 durch heraus- bzw. hineinschrauben so
verstellen, dass der Abstand zwischen Referenzschalter 5 und
Schaltblech 6 max. 0 ,5 mm beträgt.
–
Muttern 8 festziehen.
