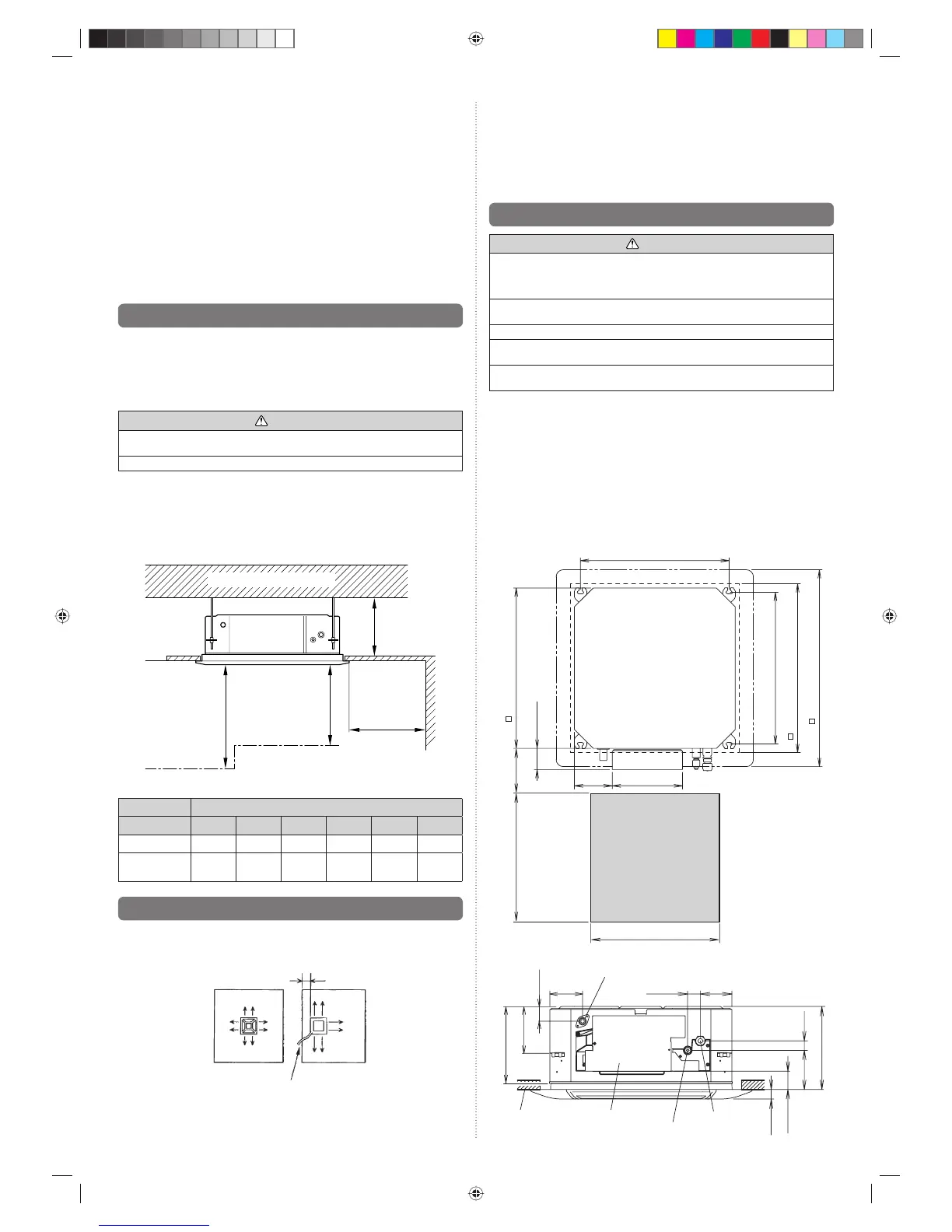

Pt-3
Decida a posição de instalação com o cliente da forma que se segue.
(1) A unidade interior deve ser instalada num local sufi cientemente resistente para
suportar o peso da mesma.
(2) As portas de entrada e de saída não devem fi car obstruídas; o ar deve poder
circular por toda a divisão.
(3)
Deixe o espaço necessário para permitir operações de intervenção no ar condicionado.
(4) Escolha um local a partir do qual o ar gerado pela unidade possa ser distribuído
uniformemente por toda a divisão.
(5) Instale a unidade num local que permita a fácil ligação à unidade exterior (ou à
unidade de derivação de refrigerante).
(6) Instale a unidade num local que permita a fácil instalação do tubo de ligação.
(7) Instale a unidade num local que permita a fácil instalação do tubo de drenagem.
(8) Instale a unidade num local onde o ruído e as vibrações não sejam amplifi cados.
(9) Tenha em consideração a necessidade de assistência, etc., e deixe espaço
sufi ciente. Instale ainda a unidade num local que permita a remoção do fi ltro.
3.2. Dimensões de instalação
• Deixe o espaço especifi cado na Fig. A para que o ar proveniente do ventilador chegue
a toda a divisão.
• A unidade interior deve ser instalada num local sufi cientemente resistente para
suportar o peso da mesma.
• Deve ser instalada num local de onde se possa extrair facilmente o produto da
drenagem para o exterior.
ATENÇÃO
Nunca deve ser instalada numa divisão onde haja a possibilidade de fuga de gás
infl amável. Uma faísca pode infl amar o gás e causar explosão ou incêndio.
De evitar a instalação em local sujeito a temperaturas elevadas.
• A direcção do ventilador pode ser defi nida para 2 ou 3 direcções. Ao utilizar um
ventilador de 2 ou 3 direcções, siga a Fig. B para saber qual a orientação e o espaço
necessários para o ventilador.
• Este produto pode ser instalado a uma altura de até 3,0 m. Proceda à Defi nição
da Função no controlo remoto em conformidade com a altura a que o produto foi
instalado.
Fig. A
Obstrução
H
1.800 mm ou mais
1.000 mm
ou mais
1.000 mm
ou mais
Piso
Tecto resistente e durável
262 mm
ou mais
H (Altura máxima desde o chão até ao tecto) (mm)
Nome do modelo AUXB07 AUXB09 AUXB12 AUXB14 AUXB18 AUXB24
Modo padrão 2.700 2.700 2.700 2.700 2.700 2.700
Modo de tecto
elevado
- - 3.000 3.000 3.000 3.000
3.3. Defi nição da direcção de descarga
• A direcção da descarga pode ser seleccionada da forma indicada a seguir.
Fig. B
(4 direcções)
(3 direcções)
100 mm ou mais
Posição da tubagem
*
Para uma saída de 3 vias, é necessário proceder à Defi nição da Função no controlo
remoto. Além disso, deve-se utilizar o painel de vedação opcional, para bloquear a saída
.
*
Não é possível defi nir a altura do tecto no modo de saída de 3 vias. Por conseguinte,
não altere a defi nição em “Defi nição da altura do tecto” em 7 DEFINIÇÃO DE FUNÇÃO.
*
Quando a saída estiver fechada, deve instalar-se o kit de vedação da saída de ar. Para
obter mais informações sobre a instalação, consulte o Manual de Instalação do kit.
3.4. Instalação da unidade
ATENÇÃO
Instale o aparelho de ar condicionado num local capaz de suportar uma carga de, pelo
menos, 5 vezes o peso da unidade principal e que não amplifi que o ruído ou a vibração.
Se o local de instalação não for sufi cientemente resistente, a unidade interior pode cair
e causar ferimentos.
Se o trabalho for realizado apenas com a estrutura do painel, existe o risco de a
unidade ganhar folga. Tenha o máximo de cuidado.
Ao apertar os suportes de suspensão, distribua os parafusos uniformemente.
Proceda ao aperto fi nal apertando fi rmemente a porca dupla. O aparelho poderá cair se
não for instalado devidamente.
Utilizando um nível, ou uma mangueira de vinilo cheia com água, regule a posição para
que o corpo do aparelho fi que nivelado.
O aparelho de ar condicionado deve ser instalado da forma que se segue.
INSTALAÇÃO DA UNIDADE INTERIOR
(1) Abra os orifícios para a instalação no tecto (Fig. D).
(2)
Instale os parafusos de suspensão (M10), verifi cando a posição na Fig. C.
(3) Instale a porca especial A e, de seguida, a porca especial B no parafuso de
suspensão (Fig. D).
(4) Levante o corpo do aparelho e introduza os respectivos ganchos no parafuso de
suspensão, entre as porcas especiais.
(5) Rode a porca especial B para regular a altura do corpo do aparelho.
(6) Deve deixar-se um espaço de acesso para inspecção na posição indicada para
futuras operações de manutenção.
Fig. C
530 mm (Posição do parafuso de suspensão)
540 mm (Posição do parafuso de
suspensão)
570 mm (Unidade interior)
580 a 660 mm (Aberturas do tecto)
700 mm (Grelha da cassete)
135 mm
250 mm
150 a 200 mm
Mín. 450 mm
Acesso para ins-
pecção
75 mm
Mín. 450 mm
Fig. D
Tubo de drenagem (D.E. ø 25,4)
40 mm
99 mm
102 mm
146 mm
245 mm
30 mm
262 mm
30 mm
58 mm
123 mm
Tecto
Caixa de controlo
Tubo de líquido
Tubo de gás
40 mm
9371022253-01_IM.indb Sec1:39371022253-01_IM.indb Sec1:3 2012-7-12 14:35:342012-7-12 14:35:34
