Fujitsu AUXB07GALH - Installation de Lisolation Thermique; 5 Installation des Tuyaux de Vidange

Fr-5

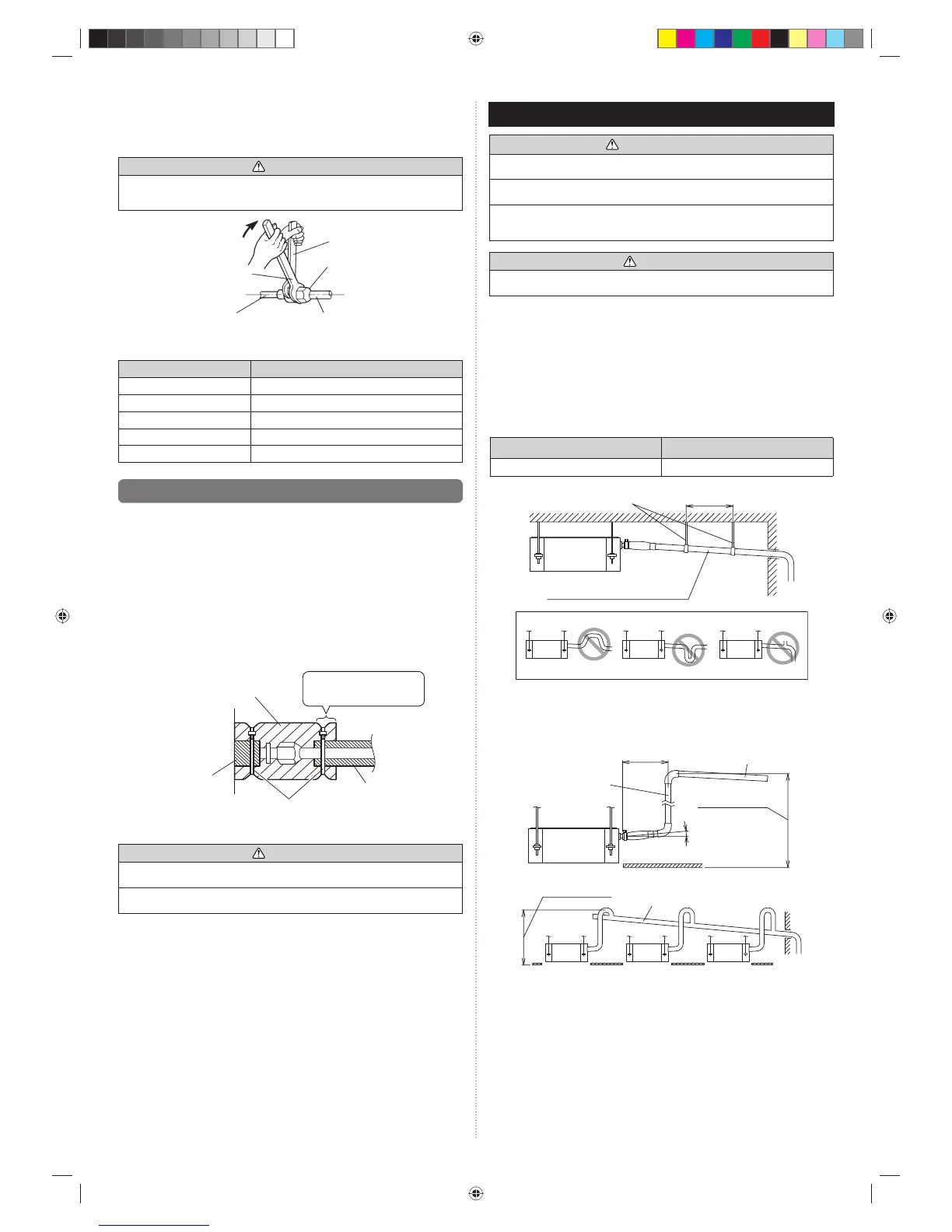

4.3.3. Raccordement des tuyaux
Après avoir serré correctement le raccord conique à la main, maintenez le raccord laté-
ral à l’aide d’une clé de retenue, puis serrez à l’aide d’une clé dynamométrique. (Repor-
tez-vous au tableau ci-dessous pour les couples de serrage du raccord conique.)
ATTENTION
Tenez la clé dynamométrique par sa poignée, à l’angle adéquat par rapport au tuyau,
afi n de serrer correctement le raccord conique.
Tuyau de raccordement
Raccord conique
Serrez avec 2 clés.
Clé dynamo-
métrique
Tuyau d’unité inté-
rieure (latéral)
Clé de maintien
Raccord conique [mm (po.)] Couple de serrage [N·m (kgf·cm)]
Dia. 6,35 (1/4) 16 à 18 (160 à 180)
Dia. 9,52 (3/8) 32 à 42 (320 à 420)
Dia. 12,70 (1/2) 49 à 61 (490 à 610)
Dia. 15,88 (5/8) 63 à 75 (630 à 750)
Dia. 19,05 (3/4) 90 à 110 (900 à 1 100)
4.4. Installation de l’isolation thermique
Installez l’isolant thermique après avoir contrôlé l’absence de fuite de réfrigérant (repor-
tez-vous au Manuel d’installation de l’unité extérieure pour plus de détails).
MANCHON D’ISOLATION THERMIQUE
• Installez le manchon d’isolation thermique (accessoires) autour du tuyau de gaz et du
tuyau de liquide du côté intérieur.
• Après avoir installé le manchon d’isolation thermique, enveloppez les deux extrémités
d’un ruban de vinyle pour le rendre totalement étanche.
• Après avoir posé le manchon d’isolation thermique, fi xez-le à l’aide de 2 colliers de
serrage (grands modèles), un à chaque extrémité de l’isolant.
• Veillez à ce que les colliers de serrage recouvrent le manchon d’isolation thermique.
Manchon d’isolation thermique
(accessoires)
Serre-câble (Grand)
(Accessoires)
Isolant thermique
Isolant thermique
Recouvrez cette partie
avec l’isolant thermique.
ATTENTION
Après avoir contrôlé l’absence de toute fuite de gaz (reportez-vous au manuel
d’installation de l’unité extérieure), effectuez les procédures de la section suivante.
Installez l’isolation thermique autour des grands tuyaux (gaz) et des petits tuyaux
(liquide). Le non-respect de cette précaution peut provoquer des fuites d’eau.
5. INSTALLATION DES TUYAUX DE VIDANGE
AVERTISSEMENT
N’insérez pas le tuyau de vidange directement dans l’égout car celui-ci contient des gaz
sulfureux. (Une érosion due à l’échange thermique peut se produire)
Isolez correctement les pièces de manière à ce que l’eau ne coule pas sur les pièces de
raccord.
Contrôlez que la vidange s’effectue correctement après l’installation en vous aidant de
la partie visible de la sortie de vidange transparente et de la sortie fi nale du tuyau de
vidange du corps.
ATTENTION
N’appliquez aucun adhésif sur la sortie de vidange du corps de l’unité. (Utilisez le tuyau
de vidange fourni et raccordez la tuyauterie de vidange)
• Installez du tuyau de vidange en pente descendante (1/100 à 1/50) afi n qu’il n’y ait
pas de montée ni de siphon. Une vidange inégale causée par un fl ux d’eau accumulée
dans le tuyau peut boucher la vidange.
• Utilisez un tuyau de PVC dur standard (VP25) [diamètre extérieur 32 mm].
• Installez des supports si vous utilisez de longs tuyaux.
• Veillez à ne pas créer de purge d’air. La vidange peut être épuisée.
• Isolez toujours le tuyau de vidange du côté intérieur.
• S’il est impossible de disposer d’une pente de tuyau suffi sante, élevez la vidange.
Taille de tuyau
Tuyauterie de vidange VP25 (D.E. 32 mm)
Fixations de la suspension
VP25 (D.E. 32 mm)
Pente descendante 1/100 à 1/50
1,5 à 2 m
Élévation
INTERDIT :
Siphon Purge d’air
Lors de l’élévation de la vidange :
• La hauteur du tuyau incliné doit être à moins de 700 mm du plafond. Au-delà, cela
risque de provoquer des fuites.
• Élevez le tuyau verticalement à 300 mm ou moins de l’unité.
VP25 (D.E. 32 mm)
arrangement local
VP30 (D.E. 38 mm) ou moins
Pente descendante 1/100 à 1/50
Pente descendante
1/100 à 1/50
300 mm ou moins
700 mm ou moins
700 mm ou moins
Horizontal ou
pente ascendante
