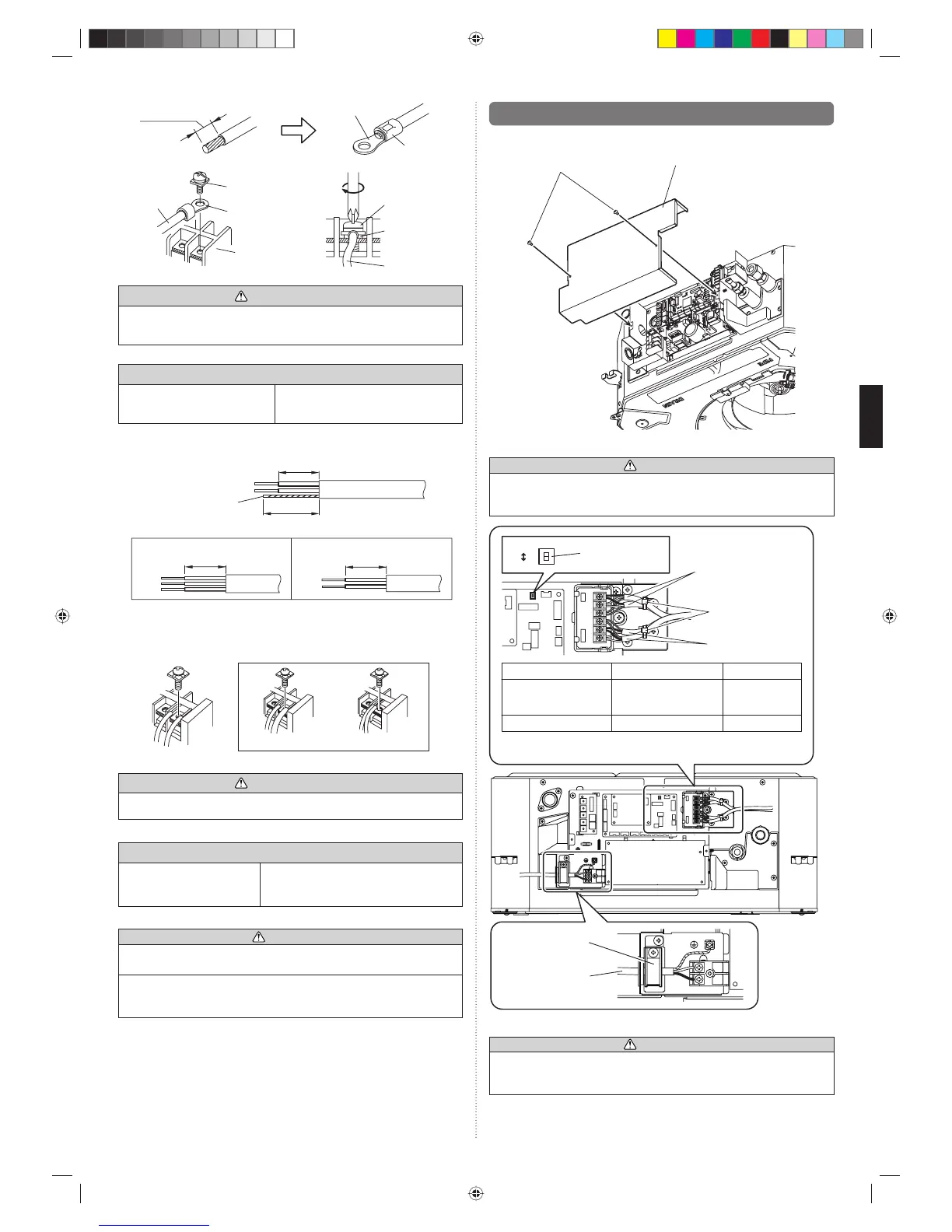

Fr-8
Dénuder 10 mm
Manchon
Vis avec ron-
delle spéciale
Vis avec ron-
delle spéciale
Borne à sertir
Câble
Câble
Bloc de jonction
Borne à sertir
Borne à sertir
AVERTISSEMENT
Utilisez des bornes à sertir et serrez les vis des bornes aux couples spécifi és, faute
de quoi une surchauffe anormale peut se produire, risquant d’endommager gravement
l’intérieur de l’unité.
Couple de serrage
Vis M4 (Alimentation /L , N , GND) 1,2 à 1,8 N•m m (12 à 18 kgf•cm)
6.3.2. Câble de transmission et de télécommande
Câble blindé (sans fi lm)
Pour type à 3 fi ls Pour type à 2 fi ls
30 mm
40 mm
30 mm
30 mm
Câble de transmission
Câble de télécommande
• Raccordez les câbles de télécommande et de transmission comme illustré à la Fig. C.
Fig. C
CORRECT
Diamètre différent
Raccordez à un côté
INTERDIT
AVERTISSEMENT
Serrez les vis des bornes aux couples spécifi és, faute de quoi une surchauffe anormale
peut se produire, risquant d’endommager gravement l’intérieur de l’unité.
Couple de serrage
Vis M3 (transmission/X1, X2) (télé-
commande/Y1, Y2, Y3)
0,5 à 0,6 N•m m (5 à 6 kgf•cm)
ATTENTION
Pour retirer le fi lm du câble conducteur, utilisez un outil spécial qui n’endommagera pas
le câble.
Lorsque vous installez une vis sur le bornier, veillez à ne pas couper le câble en serrant
la vis de manière excessive. En revanche, une vis trop peu serrée peut provoquer un
mauvais contact, qui se traduira par une panne de communication.
6.4. Raccordement du câblage
(1) Retirez le couvercle du boîtier de commande, puis mettez en place chaque câble de
raccordement.
Vis
Couvercle du boîtier de commande
(2) Connectez le câble de raccordement, avec le serre-câble.
ATTENTION
Lors de la commutation du commutateur DIP (SW1), veillez à bien mettre l’unité
intérieure hors tension. Ceci risquerait d’endommager la carte de circuit imprimé de
l’unité intérieure.
SW1
2WIRE
3WIRE
Serre-câble
L, N :
Câble d’alimentation
Câble de télécommande
Serre-câble (Moyen)
(Accessoires)
X1, X2 :
Câble de transmission
Commutateur
DIP (SW1)
Branchez le câble de
la télécommande
Pour type à 2 fi ls
Réglez le commutateur DIP (SW1)
Y1 : non polaire
Y2 : non polaire
Y3 : Ne pas connecter *1
2 FILS (réglage d’usine)
Pour type à 3 fi ls
Y1 : Rouge
Y2 : Blanc
Y3 : Noir
3FILS
*1: Si vous branchez le câble de la télécommande à la borne Y3, la télécom-
mande de type à 2 fi ls ne fonctionne pas.
(3) Installez le couvercle du boîtier de contrôle.
ATTENTION
Ne regroupez ni ne branchez le câble de la télécommande en parallèle avec le câble
de raccordement de l’unité intérieure (à l’unité extérieure) et le câble d’alimentation.
Cela pourrait provoquer un dysfonctionnement.
9371022253-01_IM.indb Sec1:89371022253-01_IM.indb Sec1:8 2012-7-12 14:35:012012-7-12 14:35:01
