Tr-9
6.5.

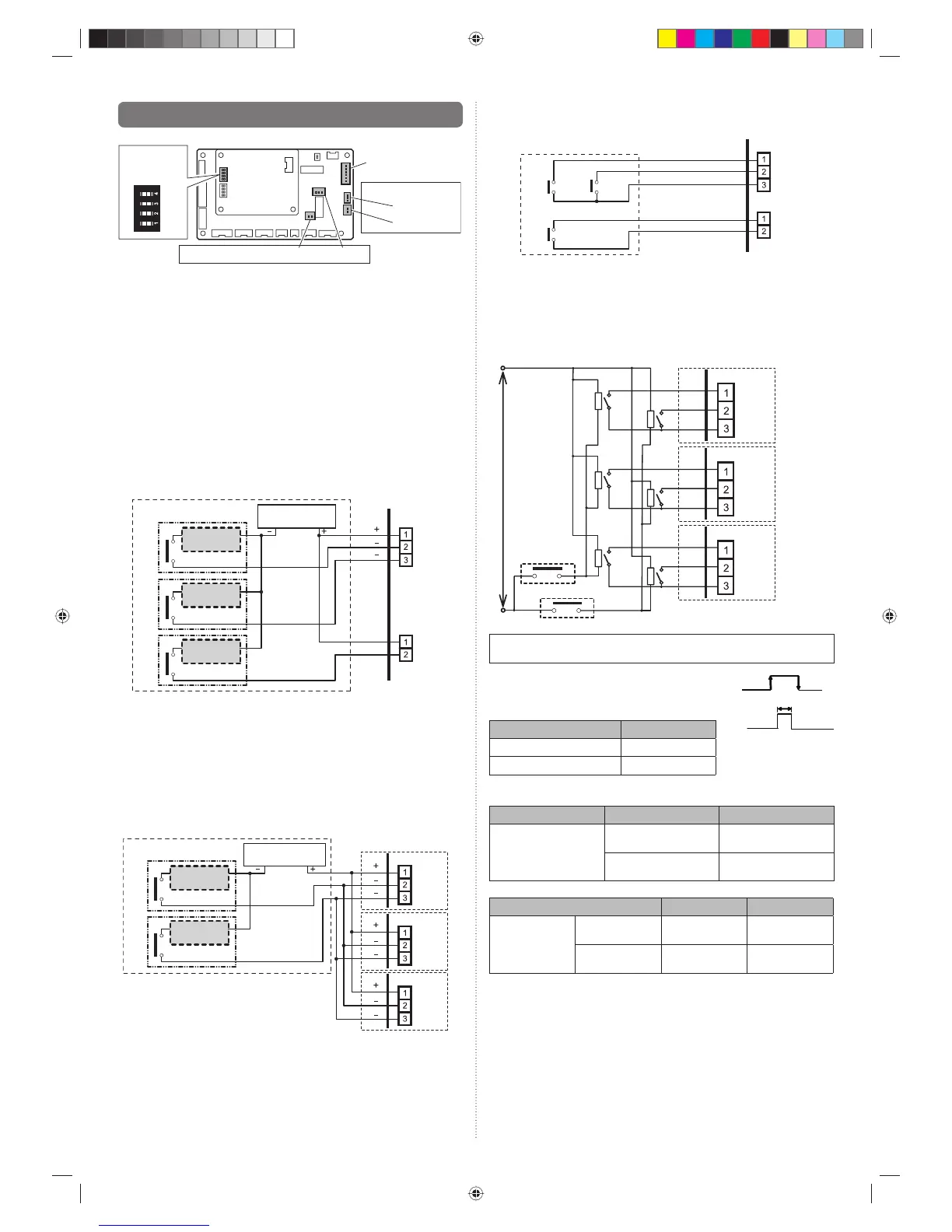

Harici giriş ve harici çıkış (İsteğe bağlı parçalar)
Kontrolör PCB
Kuru temas terminali
Uygulama voltajı terminali
(CNA04) (CNA02)
(CNA01)
(CNA03)
DIP anahtarı
(SET 2)
Çıkış terminali
(CNB01)
ON
(AÇIK)
OFF
(KAPALI)
SW4
SW3
SW2
SW1
(1) Harici giriş
• İç ünite, iç ünite PCB CNA01 ya da CNA02 kullanılarak Başlatılabilir/Durdurulabilir veya
Acil durum ya da Zorunlu durdurulabilir.
• İç ünitenin işlev ayarıyla, “Başlat/Durdur” modu veya “Acil durum durdurma” ya da
“Zorunlu durdurma” modu seçilebilir.
• İç ünitede, iç ünite PCB CNA03 ya da CNA04 kullanılarak Zorlamalı termostat kapatma
yapılabilir.
• Çift bükümlü bir kablo (22 AWG) kullanılmalıdır. Kablonun maksimum uzunluğu 150
m'dir.
• Çekilecek kablo sayısına bağlı olarak, uygun harici boyutlu harici giriş ve çıkış kablosu
kullanın.
• Kablo bağlantısı, güç kablosu hattından ayrı olmalıdır.
Giriş seçimi
Uygulamaya göre bu terminal türlerinden birini kullanın. (Her iki terminal türü aynı anda
kullanılamaz.)
● Uygulama voltajı terminali ([CNA01], [CNA03])
Bağlamak istediğiniz giriş cihazında bir güç kaynağı sağlanması gerektiğinde, Uygulama
voltajı terminalini ([CNA01], [CNA03]) kullanın.
Giriş
cihazı 1
Giriş
cihazı 2
Giriş
cihazı 3
Yük
direnci
Yük
direnci
Yük
direnci
*1
DC güç kaynağı
12 - 24V
bağlı ünite
*a
*a
*a
P.C .B
CNA01
CNA03
*b
*1
DC12 güç kaynağını 24V yapın. Bağlı yük için yüksek kapasiteli bir güç kaynağı seçin.
1-2 ve 1-3 pinleri boyunca 24V değerini aşan bir voltajla etkilemeyin.
*a İzin verilen akım DC 5mA - 10mA'dır. (Önerilen: DC5mA)
Akımın DC10mA ya da daha düşük olmasını sağlayacak bir yük direnci sağlayın.
Çok düşük akım kullanım temaslarını seçin (DC12V, DC1mA ya da daha düşüğünde
kullanılabilen).
*b Kutupsallık pin 1 için [+], pin 2 ve 3 için [-] şeklindedir. Doğru biçimde bağlayın.
Bağlı bir üniteli birden fazla iç ünitenin Uygulama voltajı terminallerine bağlandığında, iç
ünitenin dışında, aşağıdaki örnekte gösterildiği gibi bir çekme kutusu kullanarak bir ek
yaptığınızdan emin olun.
DC güç kaynağı
12 - 24V
bağlı ünite
Yük
direnci
P.C .B
P.C .B
CNA01
P.C .B
Giriş
cihazı 1
Giriş
cihazı 2
İç ünite
İç ünite
İç ünite
Yük
direnci
CNA01
CNA01
● Kuru temas terminali ([CNA02], [CNA04])
Bağlamak istediğiniz giriş cihazında güç kaynağı gereksiz olduğunda, Kuru temas
terminalini ([CNA02], [CNA04]) kullanın.
P.C .B
GND
Ch 1
Ch 3
*c
*c
*c
*d
Ch 2
CNA02
CNA04
bağlı ünite
*c Çok düşük akım kullanım temaslarını seçin (DC12V, DC1mA ya da daha düşüğünde
kullanılabilen).
*d Kablo tesisatı, Uygulama voltajı terminallerinden farklıdır. Kablo tesisatı sırasında
yeterince dikkatli olun.
Bağlı bir üniteli birden fazla iç ünitenin Kuru temas terminallerine bağlandığında, her iç
üniteyi, aşağıdaki örnekte gösterildiği gibi bir röleyle yalıtın.
Röle için güç kaynağı
İç ünite
İç ünite
İç ünite
Giriş cihazı 2
Giriş cihazı 1
K1 - K6: Röle
(DC Akımı için Cihaz)
P.C .B
K1
P.C .B
P.C .B
CNA02
K2
K3
K4
K5
K6
CNA02
CNA02
NOT:
Birden fazla iç üniteye doğrudan bağlandığında, arızaya neden olacaktır.
Çalışma şekli
● Giriş sinyali türü
Giriş sinyali türü seçilebilir.
İç ünite PCB'deki DIP anahtarıyla değiştirilir.
Atım
Atımın genişliği 200
milisaniyeden uzun
olmalıdır.
Kenar
DIP anahtarı [2 SW2 ayarlayın] Giriş sinyali türü
OFF (KAPALI) (Fabrika ayarı)Kenar
ON (AÇIK) Atım
● İşlev ayarı “Başlat/Durdur” modunda olduğunda.
[“Kenar” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya da
CNA02'nin Ch1'i
OFF → ON
(KAPALI → AÇIK)
Çalışma
ON → OFF
(AÇIK → KAPALI)
Durdur
[“Atım” girişi durumunda]
Konektör Giriş sinyali Komut
CNA01 ya
da CNA02
Ch1
OFF → ON
(KAPALI → AÇIK)
Çalışma
Ch2
OFF → ON
(KAPALI → AÇIK)
Durdur
* Son komut önceliğe sahiptir.
* Aynı uzaktan kumanda grubundaki iç üniteler aynı modda çalışır.
9371022253-01_IM.indb Sec1:99371022253-01_IM.indb Sec1:9 2012-7-12 14:35:552012-7-12 14:35:55
