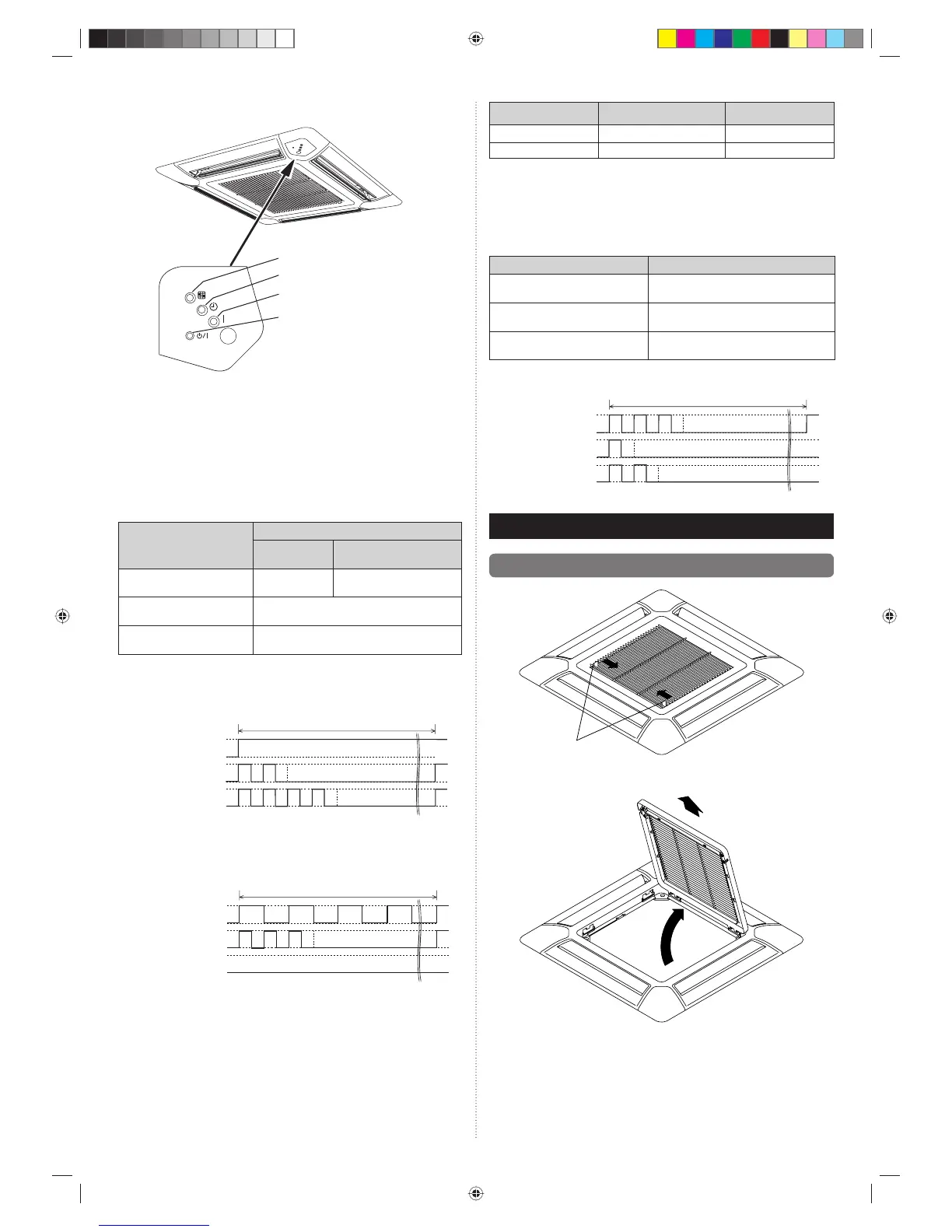

Es-13
7.4.1. Nombre del botón y función
Piloto indicador OPERATION
(FUNCIONAMIENTO) (verde)
Piloto indicador FILTER (FILTRO) (rojo)
Piloto indicador TIMER
(TEMPORIZADOR) (naranja)
Botón MANUAL AUTO
(MANUAL/AUTOMÁTICO)
7.4.2. Comprobación de los ajustes de las funciones
• Mantenga pulsado el botón “MANUAL AUTO” (MANUAL/AUTOMÁTICO) de la unidad
interior durante 3 segundos para comprobar los ajustes de las funciones. Deberá
desconectar la alimentación para volver al modo de funcionamiento normal.
(1) Indicación de la dirección de la unidad interior y del refrigerante
Patrón de indicación
Nombre del indicador
Patrón de indicación
Dirección de la
unidad interior
Dirección del refrigerante
Piloto indicador OPERATION
(FUNCIONAMIENTO) (verde)
ON (activado)
Parpadeo [1,0 s ON (activa-
do)/1,0 s OFF (desactivado)]
Piloto indicador TIMER
(TEMPORIZADOR) (naranja)
Dirección: decenas [0,5 s ON
(activado)/0,5 s OFF (desactivado)]
Piloto indicador FIL-
TER (FILTRO) (rojo)
Dirección: unidades [0,5 s ON
(activado)/0,5 s OFF (desactivado)]
• Ejemplo de dirección de la unidad interior
(Ejemplo) DIRECCIÓN: 24
Piloto indicador OPERA-
TION (FUNCIONAMIEN-
TO) (verde)
Piloto indicador TIMER
(TEMPORIZADOR)
(naranja)
Piloto indicador
FILTER (FILTRO)
(rojo)
10 seg.
1 ciclo 12 seg.
8 seg.
ON (activado)
OFF (apagado)
0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg.
0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg.
ON (activado)
OFF (apagado)
ON (activado)
OFF (apagado)
ON (activado)
• Ejemplo de dirección del refrigerante
(Ejemplo) DIRECCIÓN: 30
9 seg.
1 ciclo 12 seg.
1,0 seg. 1,0 seg. 1,0 seg. 1,0 seg. 1,0 seg. 1,0 seg.
OFF (apagado)
Piloto indicador OPERA-
TION (FUNCIONAMIEN-
TO) (verde)
Piloto indicador TIMER
(TEMPORIZADOR)
(naranja)
Piloto indicador
FILTER (FILTRO)
(rojo)
ON (activado)
OFF (apagado)
0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg.
ON (activado)
OFF (apagado)
ON (activado)
OFF (apagado)
• Detalles de ajustes
Número de función Elemento Número del ajuste
01 Dirección de la unidad interior De 00 a 63
02 Dirección de la refrigeración De 00 a 99
Para el uso con un mando a distancia, ajuste todos los interruptores rotatorios en 0 y con-
sulte la sección “7.1. Ajustar de la dirección” para obtener instrucciones detalladas.
Todos los interruptores se suministran con el ajuste 0 predeterminado.
(2) Otras indicaciones
Patrón de indicación
Nombre del indicador Patrón de indicación
Piloto indicador OPERATION
(FUNCIONAMIENTO) (verde)
Número de la función, posición de las decenas
[0,5 s ON (activado)/0,5 s OFF (desactivado)]
Piloto indicador TIMER (TEM-
PORIZADOR) (naranja)
Número de la función, posición de las unidades
[0,5 s ON (activado)/0,5 s OFF (desactivado)]
Piloto indicador FILTER (FILTRO)
(rojo)
Número del ajuste: (0 a 9) [0,5 s ON (activa-
do)/0,5 s OFF (desactivado)]
(Ejemplo) Función: 31, Número del ajuste: 2
11 s
10 seg.
9 seg.
1 ciclo 12 seg.
Piloto indicador OPERA-
TION (FUNCIONAMIEN-
TO) (verde)
Piloto indicador TIMER
(TEMPORIZADOR)
(naranja)
Piloto indicador
FILTER (FILTRO)
(rojo)
ON (activado)
OFF (apagado)
0,5 seg.
0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg.
0,5 seg.
0,5 seg.
0,5 seg.
0,5 seg. 0,5 seg. 0,5 seg. 0,5 seg.
ON (activado)
OFF (apagado)
ON (activado)
OFF (apagado)
8. INSTALACIÓN DE LA REJILLA DEL CASSETTE
8.1. Retirar la rejilla de entrada
(1) Deslice el gancho de la rejilla 2
Enganche de rejilla
(2) Abra la rejilla de entrada y retírela.
9371022253-01_IM.indb Sec1:139371022253-01_IM.indb Sec1:13 2012-7-12 14:35:122012-7-12 14:35:12
