It-3
Stabilire la posizione di montaggio insieme al cliente
tenendo presente quanto segue:
(1)
Installare l'unità interna su un supporto suffi cientemente resistente per reggerne il peso.
(2) Le bocche di ingresso e di uscita non devono essere ostruite; l'aria deve poter
circolare in tutto il locale.
(3)
Lasciare lo spazio necessario per eseguire la manutenzione del condizionatore d'aria.
(4) L'aria deve poter essere distribuita in modo uniforme dall'unità nell'intero locale.
(5) Installare l'unità in una posizione in cui il collegamento all'unità esterna (o all'unità
refrigerante secondaria) risulti facile.
(6) Installare l'unità in un luogo in cui non vi siano diffi coltà per installare il tubo di
collegamento.
(7)
Installare l'unità in un luogo in cui non vi siano diffi coltà per installare il tubo di scarico.
(8) Installare l'unità in un luogo in cui il rumore e le vibrazioni non vengano amplifi cati.
(9) Tenere conto delle esigenze di manutenzione, riparazione, ecc. e lasciare gli appositi
spazi. Installare inoltre l'unità in modo che si possa rimuovere il fi ltro.
3.2. Misure di installazione
• Lasciare lo spazio indicato nella Fig. A in modo che l'aria proveniente dal soffi atore
possa diffondersi in tutto il locale.
•
Installare l'unità interna su un supporto suffi cientemente resistente per reggerne il peso.
• Un luogo in cui si possa facilmente eliminare l'acqua di scarico all'esterno.
AVVERTENZA
Non installare in stanze in cui possano essere liberati gas infiammabili. Basta una
scintilla per incendiare il gas e provocare esplosioni o incendi.
Non installare in luoghi esposti a temperature elevate.
• Per il soffi atore è possibile impostare 2 o 3 direzioni. Quando si utilizza il soffi atore a 2
o a 3 direzioni, seguire le indicazioni della Fig. B per quanto riguarda la direzione del
soffi atore e lo spazio.
• Questo prodotto può essere installato ad un'altezza massima di 3,0 m. Procedere
all'impostazione delle funzioni con il telecomando tenendo conto dell'altezza
d'installazione.

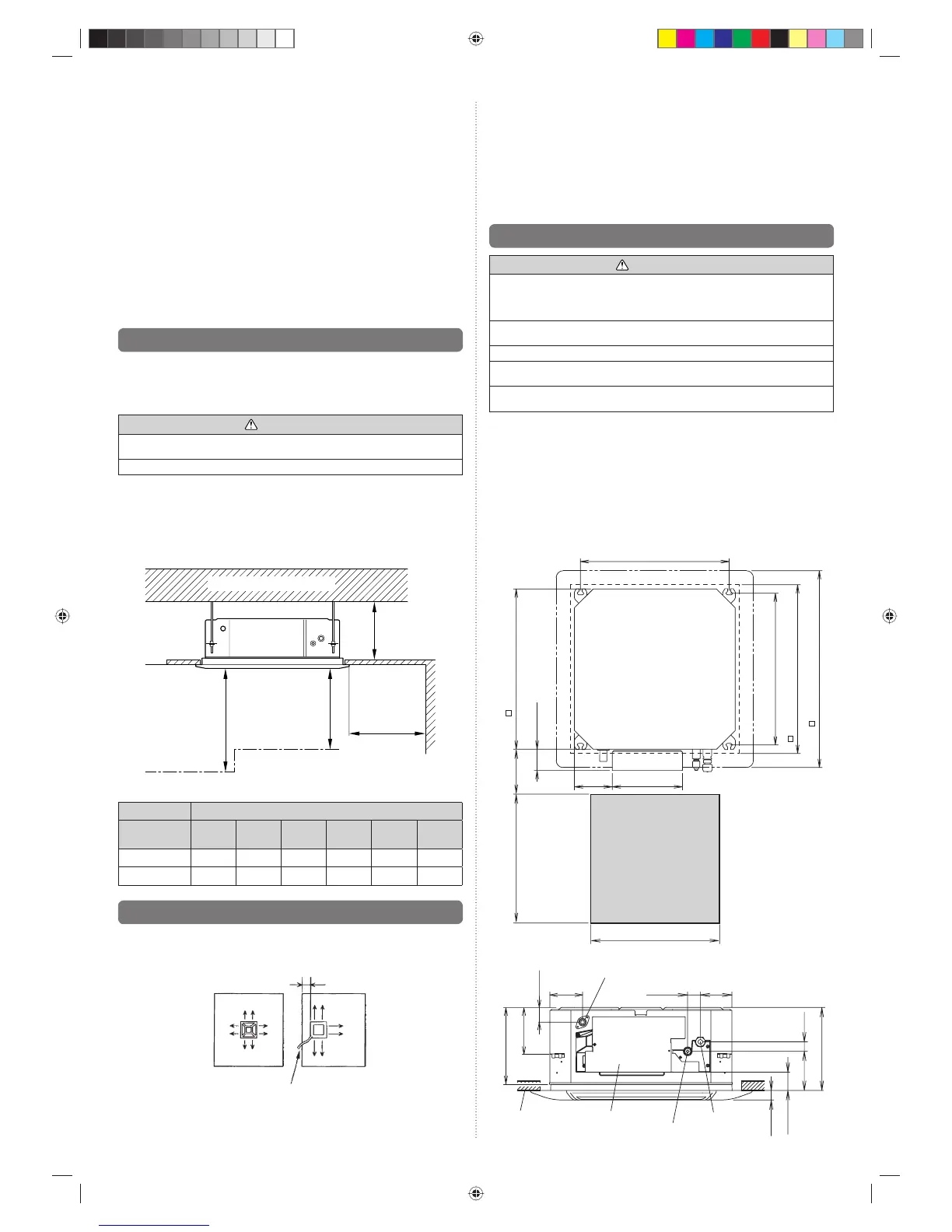

Fig. A
Ostruzione
H
1.800 mm o più
1.000 mm
o più
1.000 mm
o più
Pavimento
Soffi tto resistente e di lunga durata
262 mm
o più
H (altezza massima dal pavimento al soffitto) (mm)
Nome del
modello
AUXB07 AUXB09 AUXB12 AUXB14 AUXB18 AUXB24
Modo standard 2.700 2.700 2.700 2.700 2.700 2.700
Modo Soffitto alto - - 3.000 3.000 3.000 3.000
3.3. Impostazione della direzione di emissione
• La direzione di emissione può essere selezionata come illustrato qui di seguito.
Fig. B
(4 direzioni)
(3 direzioni)
100 mm o più
Posizione delle tubazioni
* Per l'uscita a 3 vie, l'impostazione delle funzioni deve essere eseguita sul
telecomando. Non dimenticare inoltre di bloccare l'uscita mediante il pannello di
chiusura in opzione.
* Nel modo di uscita a 3 vie non è possibile impostare l'altezza del soffi tto. Pertanto,
non modifi care l'impostazione della parte “Impostazione dell'altezza del soffi tto” al
punto 7 IMPOSTAZIONE DELLE FUNZIONI.
*
Quando si chiude l'uscita, assicurarsi di installare il kit piastre di chiusura uscite aria. Per
informazioni dettagliate sull'installazione, consultare il Manuale d'installazione del kit.
3.4. Installazione dell'unità
AVVERTENZA
Installare il condizionatore d'aria su un supporto che possa sostenere un carico almeno
5 volte superiore al peso dell'unità principale e non ne amplifi chi il rumore o le vibrazioni.
Se il supporto non è suffi cientemente resistente, l'unità interna può cadere e provocare
lesioni fi siche.
Se il lavoro viene effettuato unicamente con il telaio del pannello, vi è il rischio che
l'unità non venga fi ssata saldamente. Procedere con attenzione.
Nel fi ssare i supporti, posizionare i bulloni in modo uniforme.
Eseguire il serraggio fi nale serrando saldamente il dado doppio. Se non è installato
correttamente, il prodotto rischia di cadere.
Utilizzando una livella, oppure un flessibile di vinile riempito d'acqua, procedere al
livellamento del corpo.
Per installare il condizionatore d'aria, procedere come descritto di seguito.
INSTALLAZIONE DELL'UNITÀ INTERNA
(1) Praticare i fori per l'installazione sul soffi tto (Fig. D).
(2)
Installare i bulloni di sospensione (M10) rispettando la posizione indicata nella Fig. C.
(3)
Installare il dado speciale A e quindi il dado speciale B sul bullone di sospensione (Fig. D).
(4) Sollevare il corpo e montarne i ganci sul bullone di sospensione tra i dadi speciali.
(5) Girare il dado speciale B per regolare l'altezza del corpo.
(6) Non dimenticare di lasciare, nella posizione indicata, lo spazio di manutenzione
necessario per poter intervenire in seguito sull'unità.
Fig. C
530 mm (Posizione del bullone di sospensione)
540 mm (Posizione del bullone di sospensione)
570 mm (unità interna)
Da 580 a 660 mm (aperture soffi tto)
700 mm (griglia per cassetta)
135 mm
250 mm
da 150 a 200 mm
Min. 450 mm
Accesso di servizio
75 mm
Min. 450 mm
Fig. D
Tubo di scarico (Diam. est. ø25,4)
40 mm
99 mm
102 mm
146 mm
245 mm
30 mm
262 mm
30 mm
58 mm
123 mm
Soffi tto
Scatola di comando
Tubo per liquidi
Tubo per gas
40 mm
