De-13

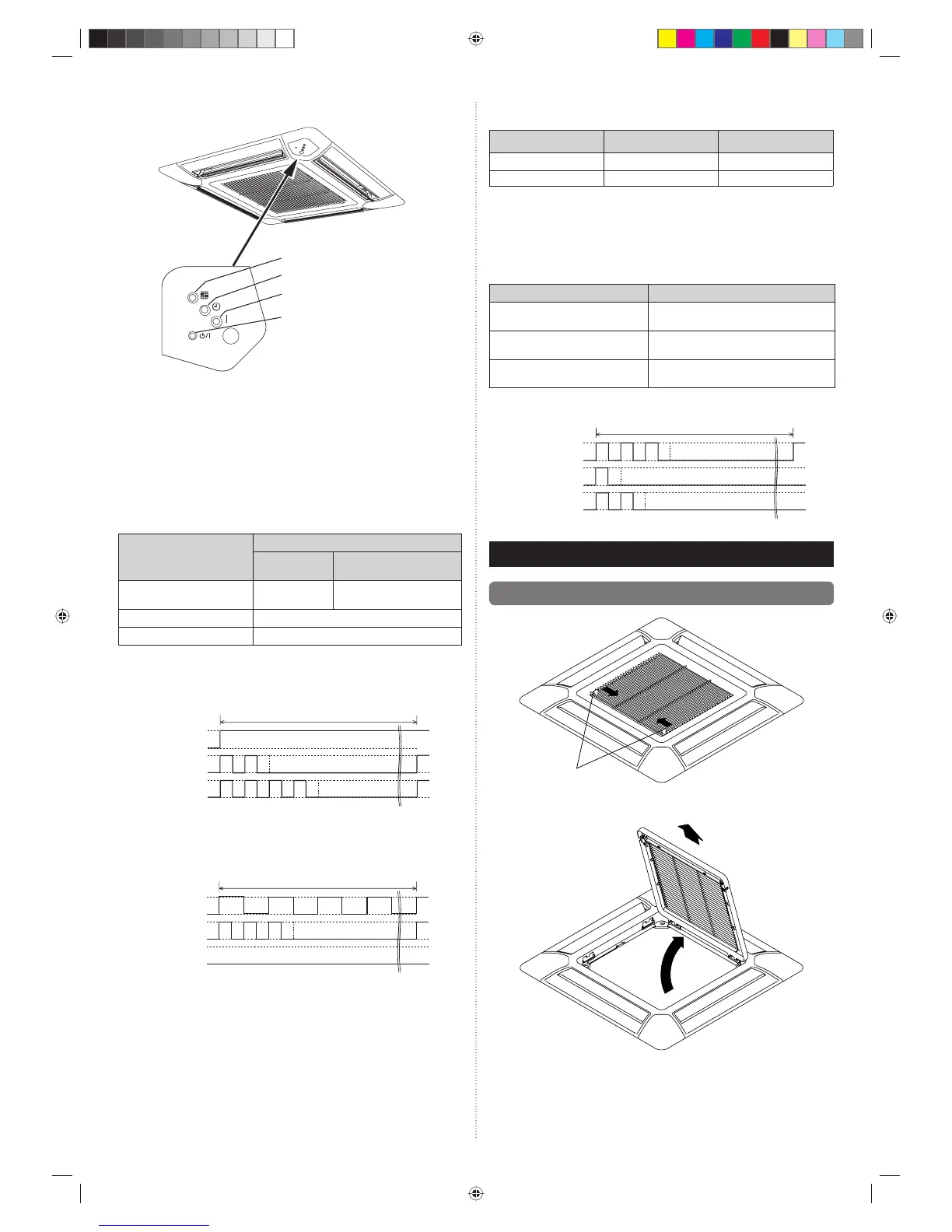

7.4.1. Bezeichnung und Funktion der Tasten
OPERATION-Anzeigelampe (grün)
FILTER-Anzeigelampe (rot)
TIMER-Anzeigelampe (orange)
Taste MANUAL AUTO
(MANUELLE AUTO)
7.4.2. Prüfen der Funktionseinstellungen
• Halten Sie die Taste „MANUAL AUTO“ (MANUELLE AUTO) am Innengerät 3 Sekunden
lang gedrückt, um die Funktionseinstellungen zu prüfen. Um in den normalen
Betriebsmodus zurückzukehren, muss die Netzversorgung des Geräts getrennt
werden.
(1) Anzeige der Innengerät- und Kältemittel-Adresse
Anzeigemuster
Anzeigebezeichnung
Anzeigemuster
Innengerät-
Adresse
Kältemittel-Adresse
OPERATION (Betrieb)
Anzeigelampe (grün)
ON (EIN)
Blinkt [1,0 s ON (EIN)/1,0 s
OFF (AUS)]
TIMER-Anzeigelampe (orange)
Adresse: Zehnerstelle [0,5 s ON (EIN)/0,5 s OFF (AUS)]
FILTER-Anzeigelampe (rot)
Adresse: Einerstelle [0,5 s ON (EIN)/0,5 s OFF (AUS)]
• Innengerät-Adressbeispiel
(Beispiel) ADRESSE : 24
OPERATION-
Anzeigelam-
pe (grün)
TIMER-
Anzeigelampe
(orange)
FILTER-
Anzeigelampe
(rot)
10 Sek.
1 Zyklus 12 Sek.
8 Sek.
ON (EIN)
OFF (AUS)
0,5s
0,5s 0,5s 0,5s
0,5s
0,5s
0,5s 0,5s
0,5s
0,5s
0,5s 0,5s
ON (EIN)
OFF (AUS)
ON (EIN)
OFF (AUS)
ON (EIN)
• Kältemittel-Adressbeispiel
(Beispiel) ADRESSE : 30
OPERATION-
Anzeigelampe
(grün)
TIMER-
Anzeigelampe
(orange)
FILTER-
Anzeigelampe
(rot)
9 Sek.
1 Zyklus 12 Sek.
ON (EIN)
OFF (AUS)
1,0s 1,0s 1,0s
1,0s 1,0s 1,0s 1,0s
0,5s
0,5s
0,5s 0,5s 0,5s 0,5s
ON (EIN)
OFF (AUS)
ON (EIN)
OFF (AUS)
OFF (AUS)
• Einstell-Details
Funktionsnummer Element Einstellnummer
01 Innengerät-Adresse 00 bis 63
02 Kältemittel-Adresse 00 bis 99
Bei Verwendung einer Fernbedienung alle Drehschalter auf 0 stellen und unter „7.1. Ein-
stellen der Adresse“ weitere Einzelheiten nachlesen.
Alle Schalter sind werkseitig auf 0 eingestellt.
(2) Weitere
Anzeigemuster
Anzeigebezeichnung Anzeigemuster
OPERATION-Anzeigelampe (grün)
Funktionsnummer; Zehnerstelle [0,5 s ON
(EIN)/0,5 s OFF (AUS)]
TIMER-Anzeigelampe (orange)
Funktionsnummer; Einerstelle [0,5 s ON
(EIN)/0,5 s OFF (AUS)]
FILTER-Anzeigelampe (rot)
Einstellnummer: (0 bis 9) [0,5 s ON (EIN)/0,5 s
OFF (AUS)]
(Beispiel) Funktion : 31, Einstellnummer: 2
OPERATION-
Anzeigelampe
(grün)
TIMER-
Anzeigelampe
(orange)
FILTER-
Anzeigelampe
(rot)
11 s
10 Sek.
9 Sek.
1 Zyklus 12 Sek.
ON (EIN)
OFF (AUS)
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s
0,5s 0,5s 0,5s
ON (EIN)
OFF (AUS)
ON (EIN)
OFF (AUS)
8. INSTALLATION DES KASSETTENROST
8.1. Entfernen des Ansauggitters
(1) Schieben Sie die beiden Haken nach innen
Haken am Einlassgitter
(2) Öffnen Sie das Einlassgitter und entfernen Sie es.
